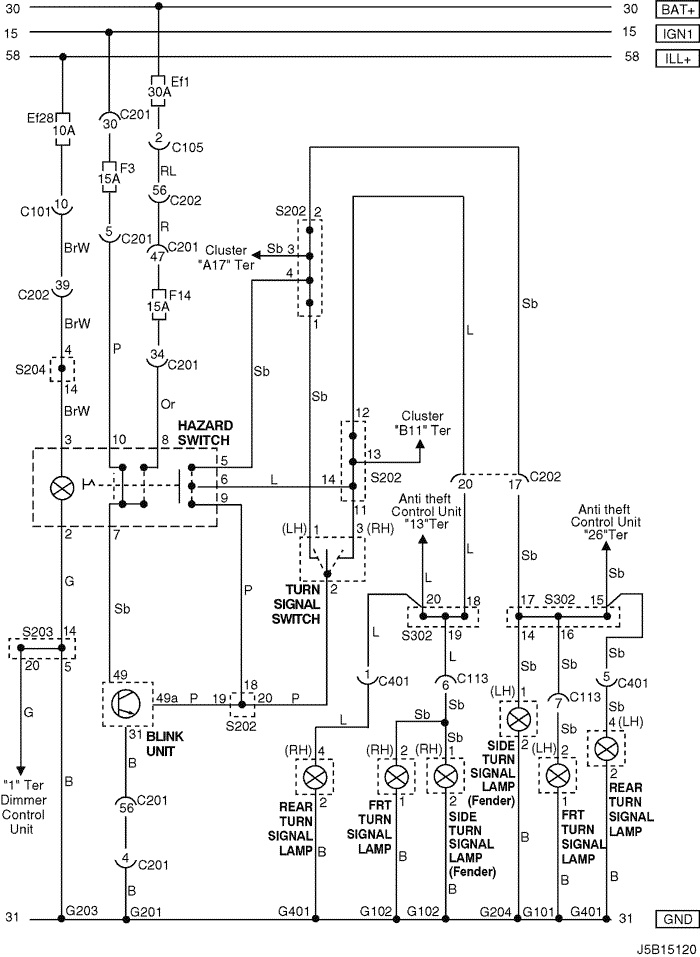

13. HAZARD & TURN SIGNAL LAMP CIRCUIT
1) NOTCH BACK
a. CONNECTOR INFORMATION
CONNECTOR NO (PIN NO, COLOR) | CONNECTING WIRING HARNESS | CONNECTOR POSITION |
C101 (21 Pin, White) | Body – Engine Fuse Block | Engine Fuse Block |
C105 (4 Pin, White) | Body – Engine Fuse Block | Engine Fuse Block |
C113 (16 Pin, Black) | Body – Front | Behind ECM Bracket |
C201 (76 Pin, Black) | I.P – I.P Fuse Block | I.P Fuse Block |
C202 (89 Pin, White) | I.P – Body | Left CO-Driver Leg Room |
C401 (8 Pin, White) | Trunk – Body | Inside Right Trunk Side Cover |
S202 (Black) | I.P | Behind Cluster |
S203 (Red) | I.P | Behind Audio Mounting |
S204 (Magenta) | I.P | Behind Audio Mounting |
S302 (Brown) | Body | Left CO-Driver Leg Room |
G101 | Front | Behind Left Head Lamp |
G102 | Front | Behind Right Head Lamp |
G201 | I.P | Left I.P Fuse Block |
G203 | I.P | Behind Left Audio Bracket |
G204 | Body | Below Left CO-Driver Leg Room |
G401 | Trunk | Center Trunk Lower Back Panel |
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
c. POSITION OF CONNECTORS AND GROUNDS
d. SPLICE PACK
S202
S203
S204
S302
2) HATCH BACK
a. CONNECTOR INFORMATION
CONNECTOR NO (PIN NO, COLOR) | CONNECTING WIRING HARNESS | CONNECTOR POSITION |
C101 (21 Pin, White) | Body – Engine Fuse Block | Engine Fuse Block |
C105 (4 Pin, White) | Body – Engine Fuse Block | Engine Fuse Block |
C113 (16 Pin, Black) | Body – Front | Behind ECM Bracket |
C201 (76 Pin, Black) | I.P – I.P Fuse Block | I.P Fuse Block |
C202 (89 Pin, White) | I.P – Body | Left CO-Driver Leg Room |
C401 (6 Pin, White) | Trunk - Body | Inside Right Trunk Side Cover |
S202 (Black) | I.P | Behind Cluster |
S203 (Red) | I.P | Behind Audio Mounting |
S204 (Magenta) | I.P | Behind Audio Mounting |
S302 (Brown) | Body | Left CO-Driver Leg Room |
G101 | Front | Behind Left Head Lamp |
G102 | Front | Behind Right Head Lamp |
G201 | I.P | Left I.P Fuse Block |
G203 | I.P | Behind Left Audio Bracket |
G204 | Body | Below Left CO-Driver Leg Room |
G401 | Trunk | Center Trunk Lower Back Panel |

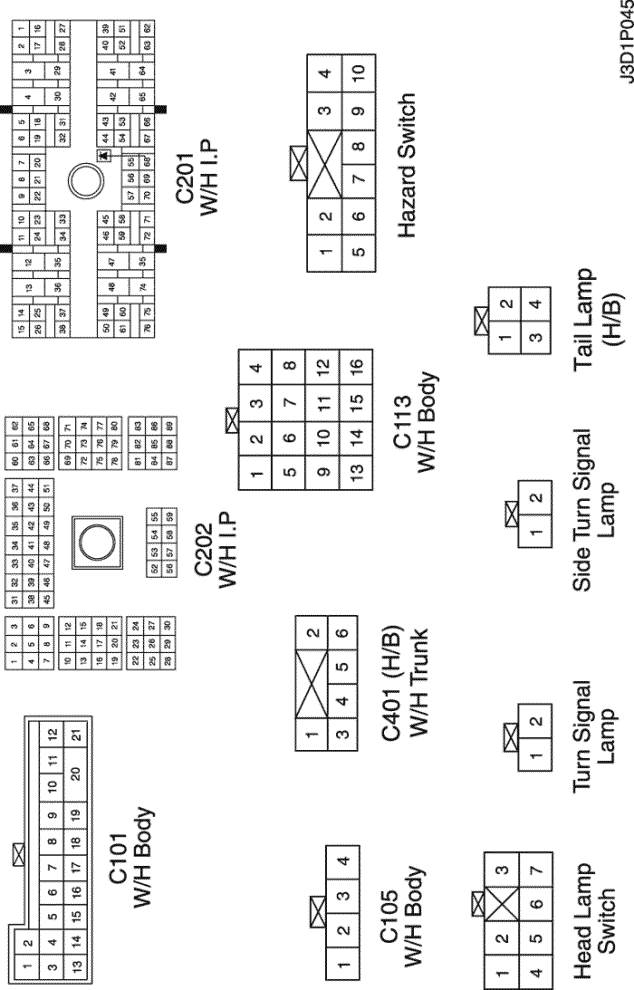

b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
c. POSITION OF CONNECTORS AND GROUNDS
d. SPLICE PACK
S202
S203
S204
S302

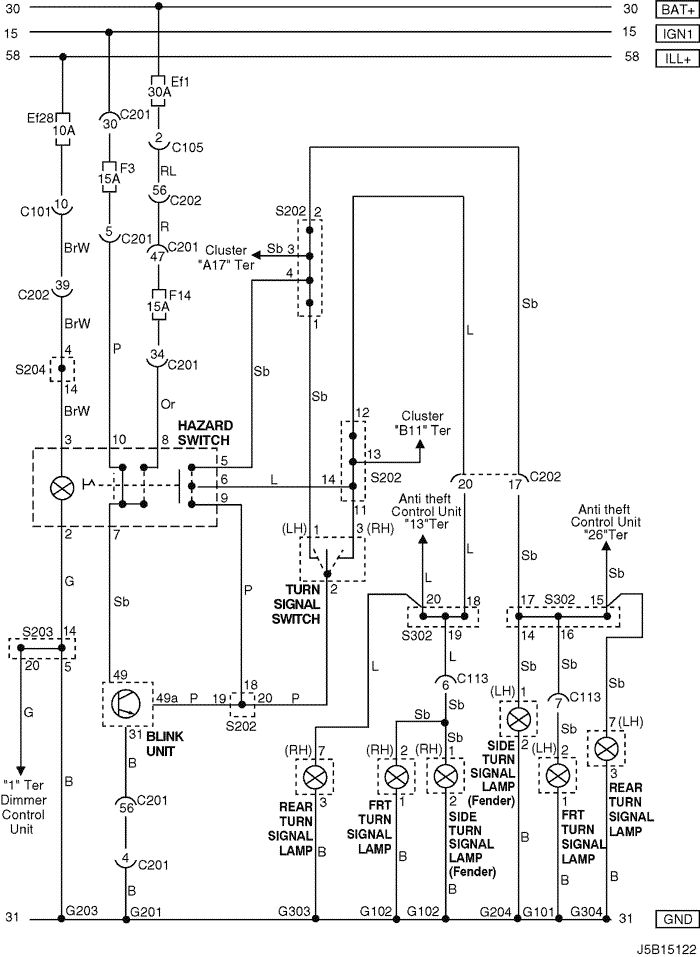

3) STATION WAGON
a. CONNECTOR INFORMATION
CONNECTOR NO (PIN NO, COLOR) | CONNECTING WIRING HARNESS | CONNECTOR POSITION |
C101 (21 Pin, White) | Body – Engine Fuse Block | Engine Fuse Block |
C105 (4 Pin, White) | Body – Engine Fuse Block | Engine Fuse Block |
C113 (16 Pin, Black) | Body – Front | Behind ECM Bracket |
C201 (76 Pin, Black) | I.P – I.P Fuse Block | I.P Fuse Block |
C202 (89 Pin, White) | I.P – Body | Left CO-Driver Leg Room |
S202 (Black) | I.P | Behind Cluster |
S203 (Red) | I.P | Behind Audio Mounting |
S204 (Magenta) | I.P | Behind Audio Mounting |
S302 (Brown) | Body | Left CO-Driver Leg Room |
G101 | Front | Behind Left Head Lamp |
G102 | Front | Behind Right Head Lamp |
G201 | I.P | Left I.P Fuse Block |
G203 | I.P | Behind Left Audio Bracket |
G204 | Body | Below Left CO-Driver Leg Room |
G303 | Body | Below Right Rear Combination Lamp |
G304 | Body | Below Left Rear Combination Lamp |
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
c. POSITION OF CONNECTORS AND GROUNDS
d. SPLICE PACK
S202
S203
S204
S302
sm
