10

2

1

9

29

40

39

32

31

42

30

41

34

33

3

4

11

12

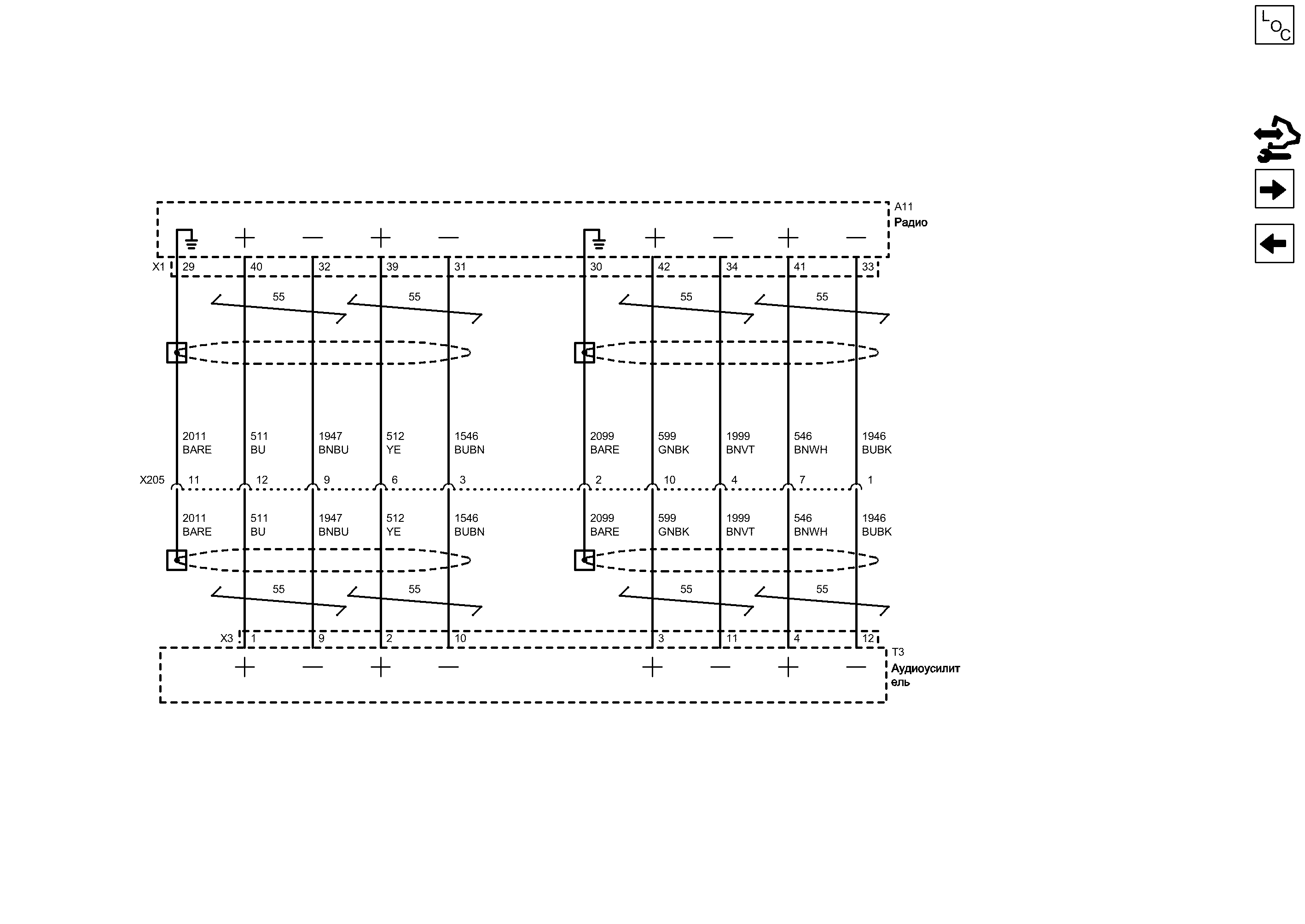

X3 Аудиоусилитель X3

X205 Жгут проводов кузова и жгут проводов панели приборов

11

12

9

3

6

10

7

4

1

Провод заземления левого переднего аудиоканала

BARE BARE

Провод заземления левого заднего аудиоканала

BARE BARE

2

Сигнал правого заднего аудиоканала (-), низкий уровень

BUBK Синий-Черный

Сигнал правого заднего аудиоканала, низкий уровень

BNWH Коричневый\Белый

Низкий уровень левого заднего аудиоканала (-)

BNVT Коричневый-Фиолетовый

Сигнал левого заднего аудиоканала, низкий уровень

GNBK Зеленый-Черный

BARE BARE

Передний аудиоканал (-), низкий уровень

BUBN Синий-Коричневый

Сигнал правого переднего аудиоканала - низкий уровень

YE Желтый

Левый передний аудиоканал (-), низкий уровень

BNBU Коричневый-Синий

Сигнал левого переднего аудиоканала - низкий уровень

BU Синий

BARE BARE

X1 Радио X1

T3 Аудиоусилитель

A11 Радио

Слабый опорный сигнал

Сигнал динамика (+)

Сигнал динамика (-)

Сигнал динамика (+)

Сигнал динамика (-)

Слабый опорный сигнал

Сигнал динамика (+)

Сигнал динамика (-)

Сигнал динамика (+)

Сигнал динамика (-)

Сигнал динамика (+)

Сигнал динамика (-)

Сигнал динамика (+)

Сигнал динамика (-)

Сигнал динамика (+)

Сигнал динамика (-)

Сигнал динамика (+)

Сигнал динамика (-)

BU Синий

YE Желтый

BNBU Коричневый-Синий

BUBN Синий-Коричневый

GNBK Зеленый-Черный

BNVT Коричневый-Фиолетовый

BNWH Коричневый\Белый

BUBK Синий-Черный

Дверные динамики
