Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

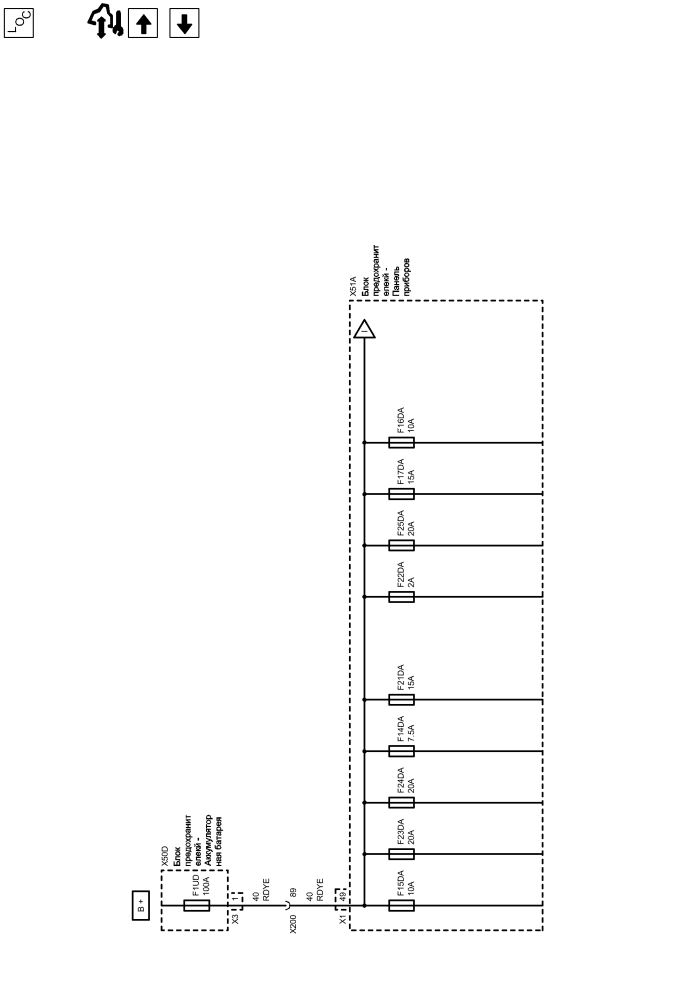

| Компоненты | |||
|---|---|---|---|
| F1UD | Предохранитель | F22DA | Предохранитель |
| F14DA | Предохранитель | F23DA | Предохранитель |
| F15DA | Предохранитель | F24DA | Предохранитель |
| F16DA | Предохранитель | F25DA | Предохранитель |
| F17DA | Предохранитель | X50D | Блок предохранителекй - Аккумуляторная батарея |
| F21DA | Предохранитель | X51A | Блок предохранителекй - Панель приборов |
| Разъемы | |||
|---|---|---|---|
| X50D (X3) | Блок предохранителекй - Аккумуляторная батарея X3 | X200 | Жгут проводов кузова и жгут проводов панели приборов |
| X51A (X1) | Блок предохранителекй - Панель приборов X1 | ||
| Сокращения | |||
|---|---|---|---|
| B + | Напряжение аккумуляторной батареи | ||
| Цветовые коды | |||
|---|---|---|---|
| RDYE | Красный-Желтый | ||
