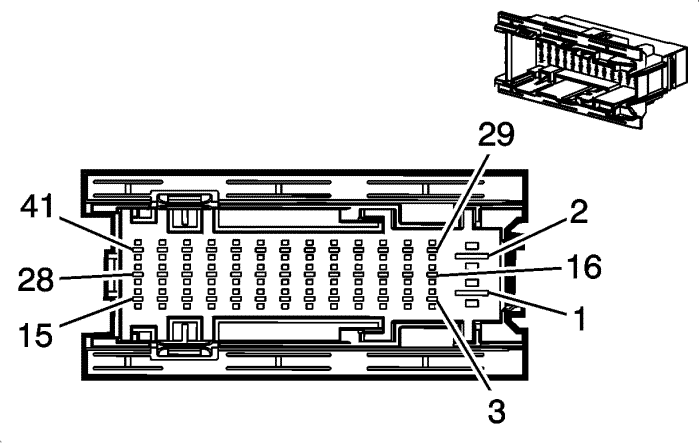

| Контакт | Белый цвет | Размер провода | Опция | Цепь | Функция |
| 1 | Красный-Зеленый | 4 | - | 40 | Положительное напряжение аккумуляторной батареи |
| 1 | Красный-Зеленый | 4 | - | 40 | Положительное напряжение аккумуляторной батареи |
| Красный-Зеленый | 2.5 | - | 40 | Положительное напряжение аккумуляторной батареи |
| 1 | Красный-Зеленый | 2.5 | - | 40 | Положительное напряжение аккумуляторной батареи |
| Черный | 2 | - | 50 | Масса |
| 2 | Черный | 2 | - | 50 | Масса |
| 3 | Черный | 1 | - | 50 | Масса |
| 5 | Коричневый-Желтый | 0.75 | УПРАВЛЕНИЕ ЗАМКОМ БОКОВОЙ ДВЕРИ, ПРОТИВОУГОННАЯ ЗАЩИТА. СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ | 294 | Управление отпиранием исполнительного механизма замка двери |
| Коричневый-Желтый | 0.75 | БЕЗ УПРАВЛЕНИЯ ЗАМКОМ БОКОВОЙ ДВЕРИ, ПРОТИВОУГОННАЯ ЗАЩИТА | 294 | Управление отпиранием исполнительного механизма замка двери |
| 8 | Черный | 1 | - | 50 | Масса |
| 9 | Серый | 0.75 | УПРАВЛЕНИЕ ЗАМКОМ БОКОВОЙ ДВЕРИ, ПРОТИВОУГОННАЯ ЗАЩИТА. СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ | 295 | Управление запиранием исполнительного механизма замка двери |
| Серый | 0.75 | БЕЗ УПРАВЛЕНИЯ ЗАМКОМ БОКОВОЙ ДВЕРИ, ПРОТИВОУГОННАЯ ЗАЩИТА | 295 | Управление запиранием исполнительного механизма замка двери |
| 10 | Коричневый | 0.75 | УПРАВЛЕНИЕ ЗАМКОМ БОКОВОЙ ДВЕРИ, ПРОТИВОУГОННАЯ ЗАЩИТА. СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ | 5910 | Команда запирания для исполнительного элемента двойного замка двери |
| 11 | Желтый-Фиолетовый | 0.5 | - | 3397 | Управление двигателем вверх (+) вниз (-) привода зеркала сменного водителя |
| 13 | Зеленый-Черный | 0.5 | - | 3396 | Управление двигателем вправо (+) влево (-) привода зеркала сменного водителя |
| 14 | Белый | 0.5 | - | 3398 | Общий провод управления двигателем зеркала сменного водителя |
| 15 | Зеленый-Желтый | 0.5 | - | 6134 | Линейная межкомпонентная сетевая шина 3 |
| 15 | Зеленый-Желтый | 0.5 | - | 6134 | Линейная межкомпонентная сетевая шина 3 |
| 16 | Серый-Синий | 0.75 | - | 3576 | Сигнал наружного переключателя двери сменного водителя - закрыть |
| 17 | Желтый-Черный | 0.75 | - | 117 | Сигнал правого переднего динамика (-) (1) |
| Желтый-Черный | 0.75 | Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ | 117 | Сигнал правого переднего динамика (-) (1) |
| Коричневый-Синий | 0.75 | - | 118 | Сигнал левого переднего динамика (-) (1) |
| 18 | Синий | 0.75 | СИСТЕМА ДИНАМИКОВ - 6, ПОЛЬЗОВАТЕЛЬСКАЯ | 201 | Левый передний динамик (+) (1) |
| Синий | 0.75 | - | 201 | Левый передний динамик (+) (1) |
| Желтый | 0.75 | Левостороннее управление СИСТЕМА ДИНАМИКОВ - 6, ПОЛЬЗОВАТЕЛЬСКАЯ | 200 | Правый передний динамик (+) (1) |
| Желтый | 0.75 | Левостороннее управление КОМПОНЕНТ ПЕРЕД. LH КОМПЬЮТЕР. ВЫБ. ПОДВ. (6SP) УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ | 200 | Правый передний динамик (+) (1) |
| Желтый | 0.75 | - | 200 | Правый передний динамик (+) (1) |
| Желтый | 0.75 | Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ | 200 | Правый передний динамик (+) (1) |
| 21 | Белый-Коричневый | 0.5 | - | 3410 | Управление двигателем складывания зеркала |
| 22 | Фиолетовый-Желтый | 0.5 | - | 3409 | Управление двигателем раскрывания зеркала |
| 23 | Коричневый-Желтый | 0.5 | - | 2267 | Управление нагревательным элементом зеркала |
| 27 | Серый | 0.5 | - | 746 | Сигнал переключателя "Правая передняя дверь открыта" |
| 31 | Фиолетовый-Белый | 0.5 | - | 3571 | Сигнал переключателя ручки двери сменного водителя |
| 32 | Серый-Черный | 0.75 | УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД | 3579 | Подтверждение освобождения защелки от электродвигателя освобождения защелки двери сменного водителя |
| 33 | Зеленый-Черный | 0.5 | - | 3563 | Пассивный вход - Дверь сменного водителя - Антенна - Низкий сигнал |
| 34 | Зеленый-Желтый | 0.5 | - | 3562 | Пассивный вход - Дверь сменного водителя - Антенна - Высокий сигнал |
| 40 | Серый-Зеленый | 0.5 | УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД | 3575 | Сигнал переключателя двери сменного водителя - открыть |
| 41 | Желтый-Зеленый | 0.75 | УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД | 3583 | Комкнда освобождения защелки для электродвигателя освобождения защелки двери сменного водителя |
| 41 | Желтый-Зеленый | 0.75 | УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД | 3583 | Комкнда освобождения защелки для электродвигателя освобождения защелки двери сменного водителя |
