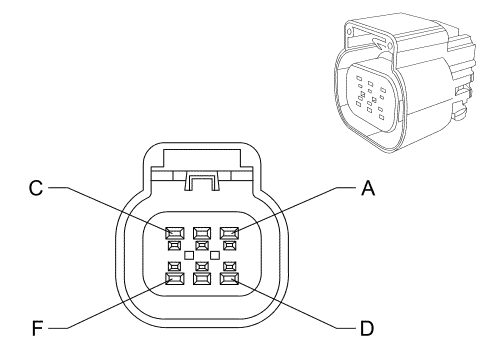

Q38 Корпус дроссельной заслонки (ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT))

1664617
Информация о детали разъема
Жгут проводов: Двигатель
OEM: -
Техобслуживание: -
Описание: 6-Путь Гнездо (Черный/Серый)

Q38 Корпус дроссельной заслонки (ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT))
КонтактБелый цветРазмер проводаОпцияЦепьФункция
AБелый0.5-560Управление электродвигателем релаксатора дроссельной заслонки
AБелый0.5-560Управление электродвигателем релаксатора дроссельной заслонки
BСерый-Черный0.5-561Слабый опорный сигнал электродвигателя релаксатора дроссельной заслонки
BСерый-Черный0.5-561Слабый опорный сигнал электродвигателя релаксатора дроссельной заслонки
CЧерный-Коричневый0.5-2752Слабый опорный сигнал датчика положения дроссельной заслонки
CЧерный-Коричневый0.5-2752Слабый опорный сигнал датчика положения дроссельной заслонки
DКоричневый-Зеленый0.5-485Сигнал датчика положения дроссельной заслонки (1)
DКоричневый-Зеленый0.5-485Сигнал датчика положения дроссельной заслонки (1)
EКоричневый-Красный0.5-2701Опорный сигнал 5 вольт от датчика положения дроссельной заслонки
EКоричневый-Красный0.5-2701Опорный сигнал 5 вольт от датчика положения дроссельной заслонки
FКоричневый-Синий0.5-486Сигнал датчика положения дроссельной заслонки (2)
FКоричневый-Синий0.5-486Сигнал датчика положения дроссельной заслонки (2)
B
E
A
C
D
F
A
D
C
F
B
E
