Chevrolet-Holden_Cruze, год выпуска 2009

Cruze

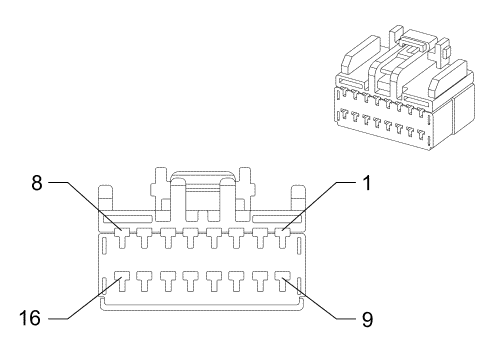

T3 (X2) Аудиоусилитель X2

1566781

Информация о детали разъема
	Жгут проводов: Кузов
	OEM: -
	Техобслуживание: -
	Описание: 16-Путь Гнездо (Черный/Белый)

Информация о детали контакта
	Контакты:
	Провод с наконечником:
	Приспособление для освобождения: 15315247
	Диагностический щуп: J-35616-2A

T3 (X2) Аудиоусилитель X2

Контакт	Белый цвет	Размер провода	Опция	Цепь	Функция
1	Желтый-Белый	0.75	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1860	Передний центральный динамик (+)
1	Желтый-Белый	0.75	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1860	Передний центральный динамик (+)
2	Синий	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	201	Левый передний динамик (+) (1)
2	Синий	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	201	Левый передний динамик (+) (1)
2	Синий	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	201	Левый передний динамик (+) (1)
2	Синий	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	201	Левый передний динамик (+) (1)
3	Зеленый	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	199	Левый задний динамик (+)
3	Зеленый	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	199	Левый задний динамик (+)
3	Зеленый	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	199	Левый задний динамик (+)
3	Зеленый	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	199	Левый задний динамик (+)
4	Синий-Серый	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	346	Левый/задний динамик-сабвуфер (+)
4	Синий-Серый	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	346	Левый/задний динамик-сабвуфер (+)
6	Желтый	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	200	Правый передний динамик (+) (1)
6	Желтый	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	200	Правый передний динамик (+) (1)
6	Желтый	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	200	Правый передний динамик (+) (1)
6	Желтый	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	200	Правый передний динамик (+) (1)
7	Белый	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	46	Правый задний динамик (+)
7	Белый	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	46	Правый задний динамик (+)
7	Белый	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	46	Правый задний динамик (+)
7	Белый	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	46	Правый задний динамик (+)
8	Зеленый-Фиолетовый	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1795	Правый динамик-сабвуфер (+)
8	Зеленый-Фиолетовый	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1795	Правый динамик-сабвуфер (+)
9	Синий-Желтый	0.75	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1960	Передний центральный динамик (-)
9	Синий-Желтый	0.75	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1960	Передний центральный динамик (-)
10	Коричневый-Синий	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	118	Сигнал левого переднего динамика (-) (1)
10	Коричневый-Синий	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	118	Сигнал левого переднего динамика (-) (1)
10	Коричневый-Синий	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	118	Сигнал левого переднего динамика (-) (1)
10	Коричневый-Синий	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	118	Сигнал левого переднего динамика (-) (1)
11	Зеленый-Черный	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	116	Сигнал левого заднего динамика (-)
11	Зеленый-Черный	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	116	Сигнал левого заднего динамика (-)
11	Зеленый-Черный	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	116	Сигнал левого заднего динамика (-)
11	Зеленый-Черный	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	116	Сигнал левого заднего динамика (-)
12	Зеленый-Черный	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1794	Левый задний динамик-сабвуфер (-)
12	Зеленый-Черный	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	1794	Левый задний динамик-сабвуфер (-)
14	Желтый-Черный	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	117	Сигнал правого переднего динамика (-) (1)
14	Желтый-Черный	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	117	Сигнал правого переднего динамика (-) (1)
14	Желтый-Черный	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	117	Сигнал правого переднего динамика (-) (1)
14	Желтый-Черный	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	117	Сигнал правого переднего динамика (-) (1)
15	Синий-Черный	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	115	Сигнал правого заднего динамика (-)
15	Синий-Черный	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	115	Сигнал правого заднего динамика (-)
15	Синий-Черный	0.75	Левостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	115	Сигнал правого заднего динамика (-)
15	Синий-Черный	0.75	Правостороннее управление УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	115	Сигнал правого заднего динамика (-)
16	Серый-Черный	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	315	Правый динамик-сабвуфер (-)
16	Серый-Черный	1	УЛУЧШЕННАЯ СИСТЕМА ДИНАМИКОВ, С УСИЛИТЕЛЕМ	315	Правый динамик-сабвуфер (-)
