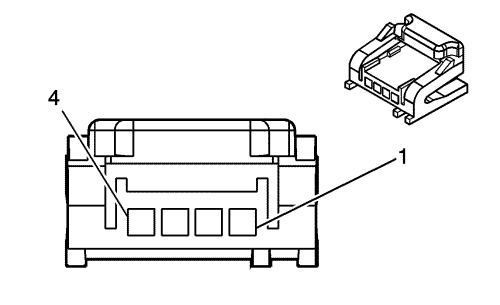

X85 (X2) Катушка подушки безопасности рулевого колеса X2

1399226
Информация о детали разъема
Жгут проводов: Панель приборов Панель приборов
OEM: -
Техобслуживание: -
Описание: 4-Путь Гнездо (Желтый)

Информация о детали контакта
Контакты:
Провод с наконечником: Service by Connector Assembly
Приспособление для освобождения: 12180559-1
Диагностический щуп: J-35616-64B (L-BU)

X85 (X2) Катушка подушки безопасности рулевого колеса X2
КонтактБелый цветРазмер проводаОпцияЦепьФункция
1Оранжевый-Фиолетовый0.5-3021Модуль рулевого колеса, ступень 1, верхний регулятор
2Коричневый-Оранжевый0.5-3020Модуль рулевого колеса, ступень 1, нижний регулятор
3Оранжевый-Зеленый0.5-3023Модуль рулевого колеса, ступень 2, верхний регулятор
4Белый-Оранжевый0.5-3022Модуль рулевого колеса, ступень 2, нижний регулятор
1
4
3
2
