Captiva

Установка теплозащиты турбокомпрессора

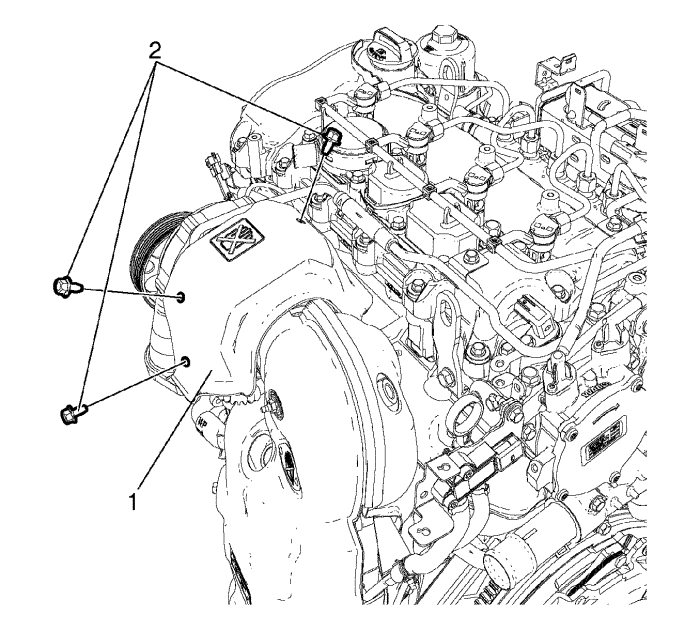

1. Установить теплозащиту (1) турбокомпрессора.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Закрутить крепежные болты (2) теплозащитного экрана турбокомпрессора и затянуть их с моментом 10 Н·м (88,5 фунт-дюймов).
