- Удалить остатки старого фиксатора резьбовых соединений и материал прокладок с помощью подходящего инструмента.
- Очистить с помощью растворителя верхний масляный поддон и его компоненты.
Примечание: Проверить, что на уплотнительной поверхности нет масла, смазки и старого уплотнительного материала.
- Очистить от загрязнений отверстия болтов.
Предупреждение. См. Защитные очки и сжатый воздух Предупреждение во введении.
- Высушить с помощью сжатого воздуха верхний масляный поддон и его компоненты.
Примечание: Полностью процедура монтажа направляющей распредвала должна занимать 10 минут.
Примечание: Запрещается наносить уплотнительный компаунд на отверстия под болты масляного поддона и на резьбу.

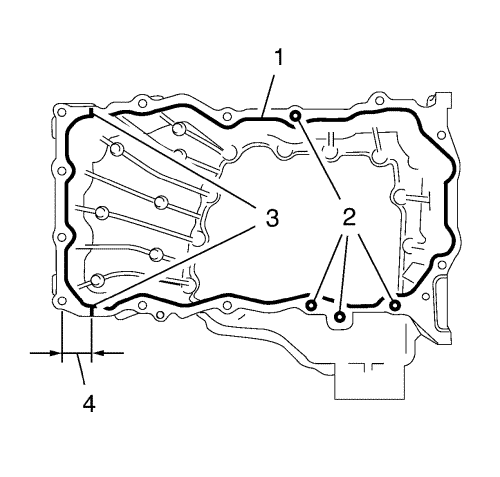

- Нанести уплотнительный компаунд на линию расположения герметика (1), включая круговое распределение на 4 отверстия (2).
- Нанести каплю, распределяя по 2 участкам (3).
- Здесь должна быть линия герметика, которая выступает на 26 мм (1.023 дюйма) от последнего отверстия под болт (4).

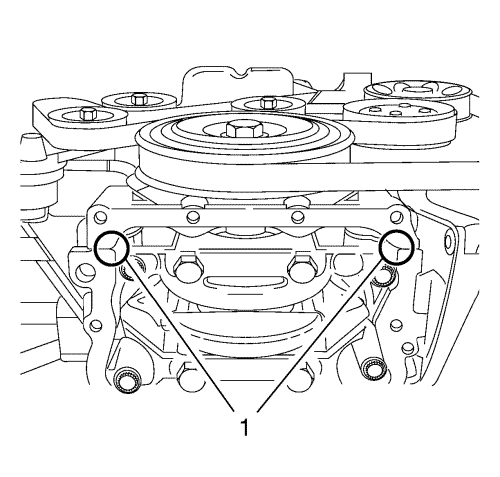

- Заполнить герметиком в 2 участках (1) между передней крышкой и опорной плитой, если есть свободное пространство.
Примечание: Юстировочные штифты помогут сохранить необходимое положение при установке болтов.
- Для помощи в выравнивании верхнего масляного поддона установить 2 EN-50435 направляющих штифта (1) на опорную плиту.
- Установить верхний масляный поддон (1).
Осторожно: См. Предупреждение о крепежных деталях во введении.
- Вкрутить 14 крепежных болтов масляного поддона (2, 3) и затянуть их от руки.
- Снять EN-50435 направляющие штифты.
- Затянуть 14 болтов (2, 3) крепления верхнего масляного поддона равномерно с моментом затяжки 25 Н·м (18 фунт фут).
