Демонтаж топливной форсунки

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

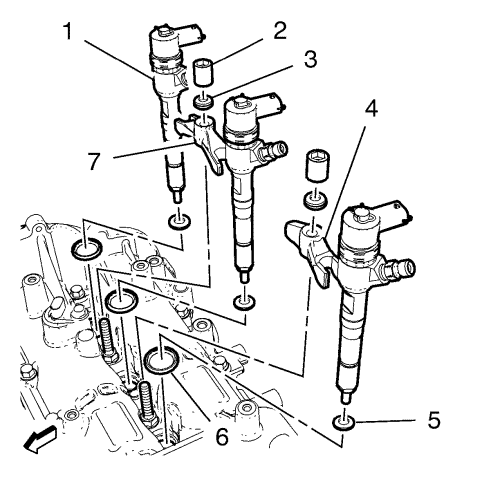

1. Отвернуть 2 гайки (2) кронштейна топливной форсунки.
2. Снять 2 конические шайбы топливной форсунки (3).
3. Снять 3 топливные форсунки (1) с 2 кронштейнами (4) и  (7) топливных форсунок.

Примечание: Форсунки следует снимать только попарно. Если снять форсунки без инструмента не удается, используйте съемник GE-46786 с ударным ползуном EN-328-B.

4. Снять 3 уплотнительных кольца (5) топливных форсунок.
5. Заглушить сопла топливных форсунок защитными колпачками EN-48559.
6. Снять 3 прокладки (6) топливных форсунок с корпуса распредвала.
