Регулировка цепи привода газораспределительного механизма

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент

1. Снять следующие крепежные детали, если они еще установлены на двигателе:

1.1.	Снимите генератор. См. Демонтаж генератора .

1.2.	Снять вакуумный ресивер клапана рециркуляции выхлопных газов. См. Снятие вакуумного бачка клапана рециркуляции выхлопных газов .

1.3.	Отвернуть кронштейн генератора . См. Снятие кронштейна генератора .

1.4.	Демонтировать трубу рециркуляции отработавших газов. См. Демонтаж трубы рециркуляции отработавших газов. .

1.5.	Снять охладитель клапана рециркуляции выхлопных газов. См. Охладитель клапана рециркуляции выхлопных газов Снятие .

1.6.	Снять впускной коллектор. См. Снятие впускного коллектора .

1.7.	Снять топливный сепаратор дизельного двигателя. См. Демонтаж топливного сепаратора дизельного двигателя .

1.8.	Снять вакуумный насос. См. Снятие вакуумного насоса .

1.9.	Снять трубку подвода топлива к топливным форсункам между топливным насосом высокого давления и трубой топливного распределителя. См. Демонтаж подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .

1.10.

Снять топливный насос высокого давления. См. Демонтаж топливного насоса высокого давления .

1.11.

Снять трубку подвода топлива к топливным форсункам между трубой топливного распределителя и топливными форсунками. См. Демонтаж подающего топливопровода системы впрыска – от топливной рампы к топливной форсунке .

1.12.

Снять трубу топливного распределителя. См. Демонтаж трубы топливного распределителя .

1.13.

Снимите масляный поддон. См. Демонтаж масляного поддона .

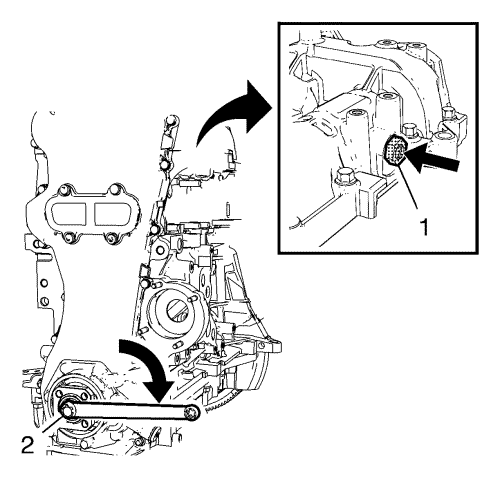

2. Извлечь заглушку (1) отверстия камеры охлаждения крышки распредвала со стороны впускных клапанов с корпуса (2) распредвала.

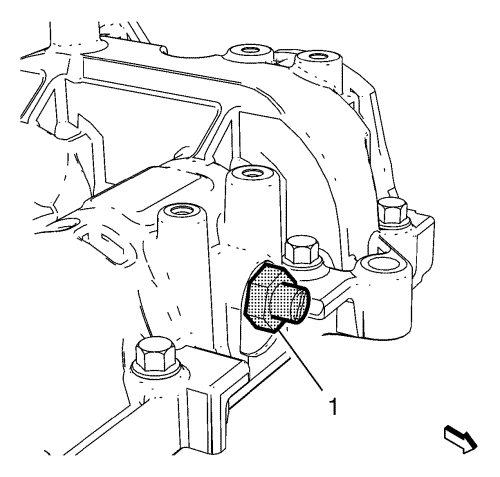

3. Извлечь заглушку (3) отверстия камеры охлаждения крышки распредвала со стороны выпускных клапанов с корпуса (2) распредвала.
4. Очистить резьбу заглушек камеры охлаждения крышки распредвала и корпуса распредвала.

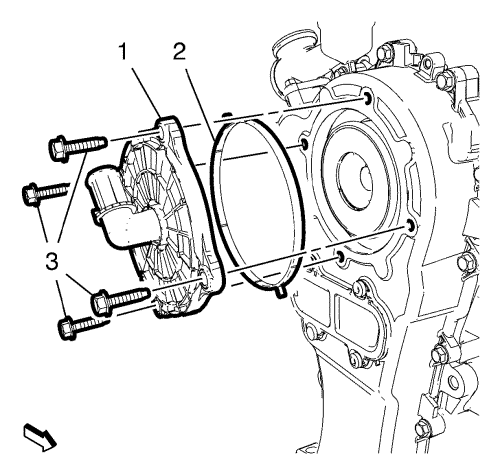

5. Отвернуть 4 болта (3) крышки положительной вентиляции картера.
6. Снять крышку (1) системы принудительной вентиляции картера.
7. Снять прокладку (2) крышки положительной вентиляции картера.

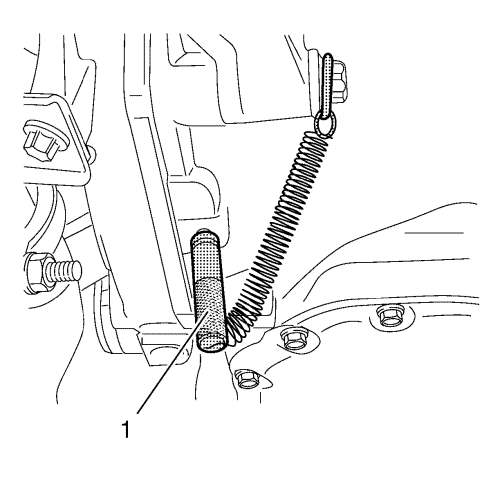

1. Установить 2 стопорных инструмента EN-50515 (1) со стороны выпуска и впуска.




Примечание: Присоединить стопорный инструмент EN-50515 со стороны распредвала впускных клапанов

2. Приложите усилие к стопорному инструменту EN-50515  (стрелка) и медленно поворачивайте коленвал за болт (2) звездочки коленвала в направлении вращения двигателя (стрелка), пока стопорный инструмент EN-50515  (1) не войдет в зацепление с распредвалом впускных клапанов.

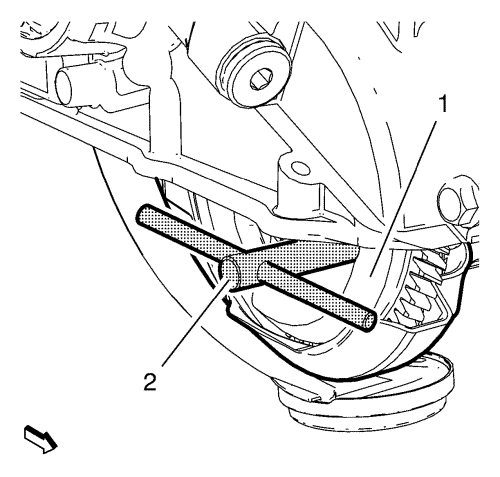

3. Установить удерживающий ключ EN-662-C (2) для фиксации коленвала.
4. Завернуть 2 болта.

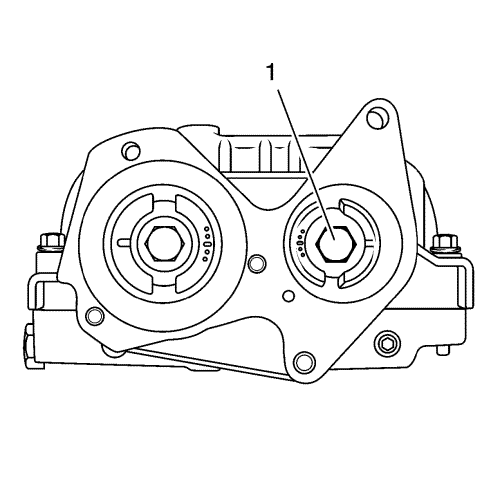

5. Слегка отвернуть болт (1) звездочки коленвала.

Примечание: Удерживать от проворачивания звездочку распредвала. Для выполнения операции требуется два человека.

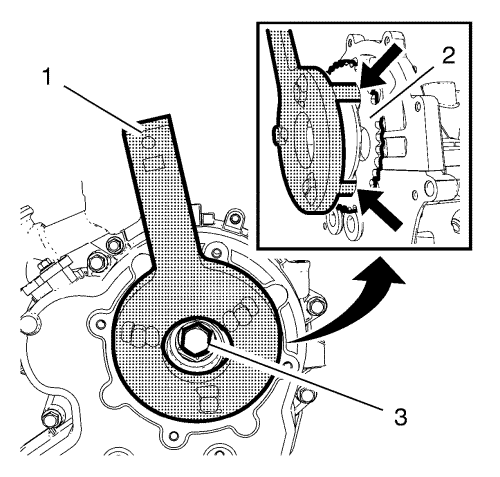

Примечание: Фиксирующие штифты держателя EN-50514 (1) должны быть установлены точно в отверстия (стрелки) звездочки распредвала (2).

6. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.



7. Слегка отвернуть болт (1) звездочки распределительного вала впускных клапанов.
8. Провернуть распределительный вал выпускных клапанов на угол 15° против направления вращения двигателя.
9. Провернуть распределительный вал выпускных клапанов за болт звездочки распредвала в направлении вращения двигателя так, чтобы стопорный инструмент EN-50515 вошел в зацепление с распредвалом выпускных клапанов.
10. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (1) звездочки распредвала впускных клапанов.
11. Установить НОВЫЙ болт (1) звездочки распредвала впускных клапанов.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

Примечание: Зафиксировать от вращения звездочку распредвала с помощью держателя EN-50514.

12. Затянуть НОВЫЙ болт (1) звездочки распредвала впускных клапанов с моментом затяжки 100 Н·м +45° (74 фунт фут +45°).



13. Зафиксировать коленвал от вращения с помощью удерживающего ключа EN-662-C  (2).
14. Затянуть болт (1) звездочки коленвала с моментом затяжки 50 Н·м +90° (37 фунт фут +90°).




Примечание: Фиксирующие штифты держателя EN-50514 (1) должны быть установлены точно в отверстия (стрелки) звездочки распредвала (2).

15. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Примечание: Не отворачивать болт (3) звездочки распредвала.

16. Ослабить болт зубчатого шкива распределительного вала (3).
17. Снять держатель EN-50514 (1).




Примечание: Если установлена коробка передач.

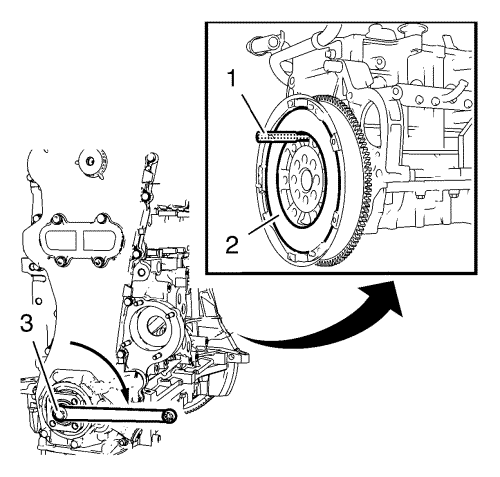

18. Осторожно провернуть коленвал так, чтобы фиксирующий инструмент EN-46785 (1) вошел в зацепление с маховиком.




Примечание: Если коробка передач демонтирована.

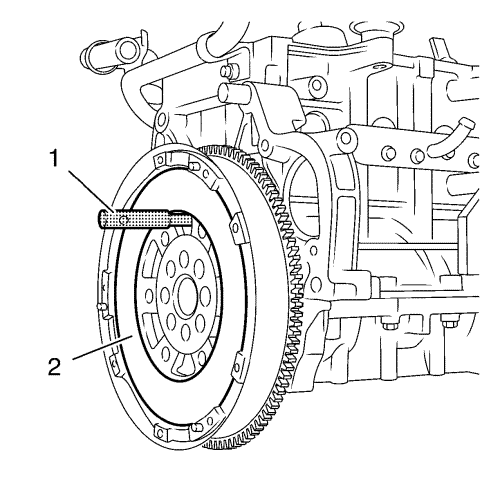

19. Осторожно провернуть коленвал так, чтобы фиксирующий инструмент EN-50516 (1) вошел в зацепление с маховиком и блоком цилиндров.



20. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (3) звездочки распредвала.
21. Установить НОВЫЙ болт (3) звездочки распредвала.

Примечание: Фиксирующие штифты держателя EN-50514 (1) должны быть установлены точно в отверстия (стрелки) звездочки распредвала (2).

22. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

23. Затянуть НОВЫЙ болт (3) звездочки распредвала с моментом затяжки 100 Н·м +45° (74 фунт фут +45°).
24. Снять держатель EN-50514 (1).



25. Слегка отвернуть болт (1) звездочки коленчатого вала.

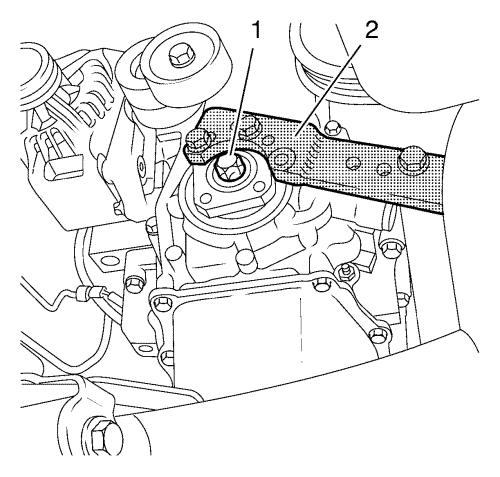

26. Установить стопорный инструмент EN-50519 (2) на ведомую шестерню (1) уравновешивающего вала.



27. Зафиксировать коленвал от вращения с помощью удерживающего ключа EN-662-C  (2).
28. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (1) звездочки коленчатого вала.
29. Установить НОВЫЙ болт (1) звездочки коленвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

30. Затянуть НОВЫЙ болт (1) звездочки коленвала с моментом затяжки 50 Н·м +90° (37 фунт фут +90°).



31. Снять стопорный инструмент EN-50519 (2) с ведомой шестерни (1) уравновешивающего вала.



32. Снять 2 стопорных инструмента EN-50515 (1).




Примечание: Если установлена коробка передач.

33. Снимите стопорный инструмент EN-46785 (1).




Примечание: Если коробка передач демонтирована.

34. Снять стопорный инструмент EN-50516 (1).
35. Осмотреть цепь привода распредвала. См. Проверка цепи газораспределительного механизма и привода распределительных валов .

1. Установить прокладку (2) крышки положительной вентиляции картера.
2. Установить крышку (1) положительной вентиляции картера.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

3. Установить 4 болта (3) крышки положительной вентиляции картера и затянуть в перекрестном порядке с моментом затяжки 10 Н·м (89 фунт дюйм).



4. Очистить резьбу заглушки камеры охлаждения головки цилиндров и корпуса распредвала.

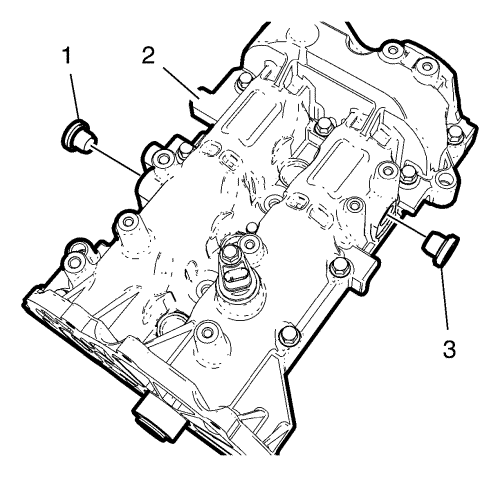

5. Завернуть заглушку (3) отверстия камеры охлаждения головки блока цилиндров на стороне выпуска в корпус распредвала (2) и затянуть ее с моментом затяжки 25 Н·м (18 фунт фут).
6. Завернуть заглушку (1) отверстия камеры охлаждения головки блока цилиндров на стороне впуска в корпус распредвала (2) и затянуть ее с моментом затяжки 25 Н·м (18 фунт фут).
7. Установить следующие крепежные детали, если они еще не установлены на двигатель:

7.1.	Установить масляный поддон. См. Установка масляного поддона .

7.2.	Установите трубу топливного распределителя. См. Установка трубы топливного распределителя .

7.3.	Установить трубку подвода топлива к топливным форсункам между трубой топливного распределителя и топливными форсунками. См. Установка трубки подвода топлива к топливной форсунке - От трубы топливного распределителя до топливной форсунки .

7.4.	Установите топливный насос высокого давления. См. Установка топливного насоса высокого давления .

7.5.	Установить трубку подвода топлива к топливным форсункам между топливным насосом высокого давления и трубой топливного распределителя. См. Установка подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .

7.6.	Установить вакуумный насос. См. Установка вакуумного насоса .

7.7.	Установить топливный сепаратор дизельного двигателя. См. Установка топливного сепаратора дизельного двигателя .

7.8.	Установить впускной коллектор. См. Установка впускного коллектора .

7.9.	Установить охладитель клапана рециркуляции выхлопных газов. См. Охладитель клапана рециркуляции выхлопных газов Установка .

7.10.

Установите трубу рециркуляции выхлопных газов. См. Трубка системы рециркуляции выхлопных газов Установка .

7.11.

Установить кронштейн генератора . См. Установка кронштейна генератора .

7.12.

Установить вакуумный ресивер клапана рециркуляции выхлопных газов. См. Установка вакуумного бачка клапана рециркуляции выхлопных газов .

7.13.

Установить генератор. См. Монтаж генератора .
