Демонтаж кожуха распредвала

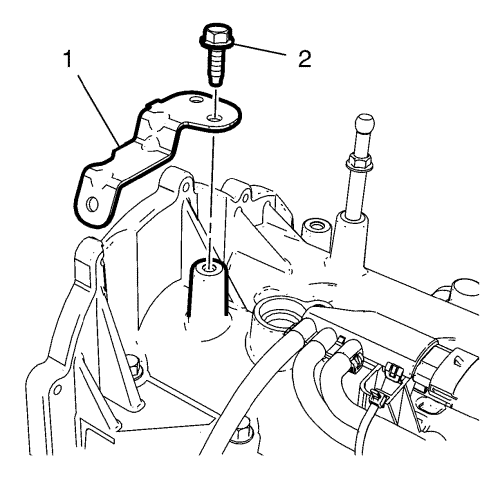

1. Отвернуть болт (2) крепления кронштейна жгута проводов модуля управления двигателем.
2. Снять кронштейн жгута проводов модуля управления двигателем (1).

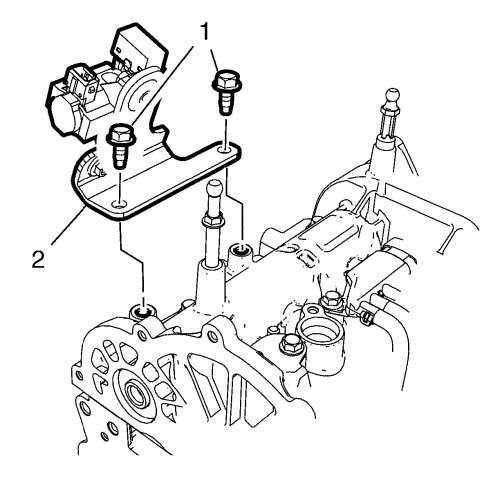

3. Отвернуть 2 болта (1) держателя электромагнитного клапана управления вакуумом в приводе перепускного клапана турбокомпрессора.
4. Снять держатель электромагнитного клапана управления вакуумом в исполнительном органе перепускного клапана (2).

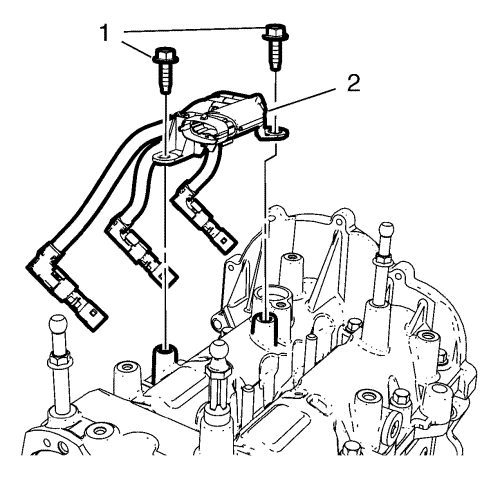

5. Отвернуть 2 болта (1) крепления кронштейна жгута проводов свечей накаливания.
6. Снять кронштейн (2) жгута проводов свечей накаливания.




Примечание: Следует обратить внимание, что болты имеют разную длину.

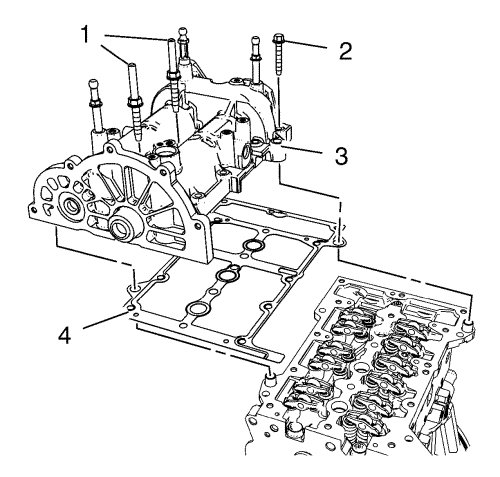

7. Отвернуть 13 болтов (2) корпуса распределительного вала.
8. Отвернуть 2 шпильки (1) корпуса распределительного вала.
9. Снимите кожух распредвала (3).
10. Снимите прокладку кожуха распредвала (4).
