Очистка и осмотр поршня, шатуна и подшипника

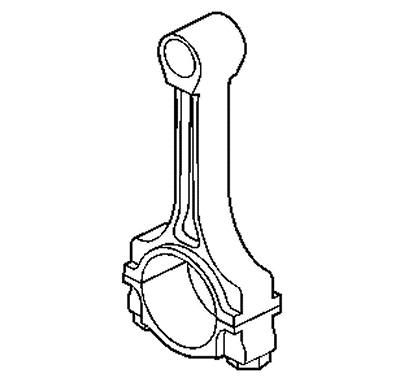

Шатун

Предупреждение. См. Предупреждение о защитных очках во введении.




1. Очистить шатуны в растворителе и высушить сжатым воздухом.
2. Проверить шатун на:

•	Признаки коробления или изгиба, вмятины или трещины

•	Царапины или истирание поверхностей гнезда шатунного подшипника

Поршень

1. Очистите поршень чистящим растворителем. НЕ чистите никакую часть поршня проволочной щёткой.
2. Прочистить канавки для поршневых колец.
3. Проверить поршень на:

•	Трещины в перемычках между канавками для поршневых колец, юбках или бобышках отверстия для поршневого пальца

•	Задиры в канавках поршневых колец

•	Области эрозии на днище поршня (1)

•	Задиры или повреждения юбок поршней (2)

•	Износ отверстия для поршневого пальца (3)

4. При наличии чрезмерного износа следует заменить поршень.
5. Измерить зазор между поршневым пальцем и отверстием в поршне. Используйте следующую процедуру:

Зазор посадки поршневого пальца в поршне и в шатуне

1. Измерить зазор между поршневым пальцем и отверстием в верхней головке шатуна. Используйте следующую процедуру:

1.1.	Измерить наружный диаметр поршневого пальца.

1.2.	Измерить диаметр отверстия в верхней головке шатуна.

1.3.	Вычесть диаметр пальца из диаметра отверстия.

1.4.	Допустимые значения см. в Механические параметры двигателя .

2. При чрезмерном зазоре заменить поршневой палец.
3. Если чрезмерный зазор не устраняется, заменить шатун.

3.1.	Измерить наружный диаметр поршневого пальца.

3.2.	Измерить диаметр отверстия в поршне.

3.3.	Вычесть диаметр поршневого пальца из диаметра отверстия в поршне.

3.4.	Допустимые значения см. в Механические параметры двигателя .

4. При чрезмерном зазоре заменить поршневой палец.
5. Если чрезмерный зазор не устраняется, заменить поршень.

Зазоры в поршневых кольцах

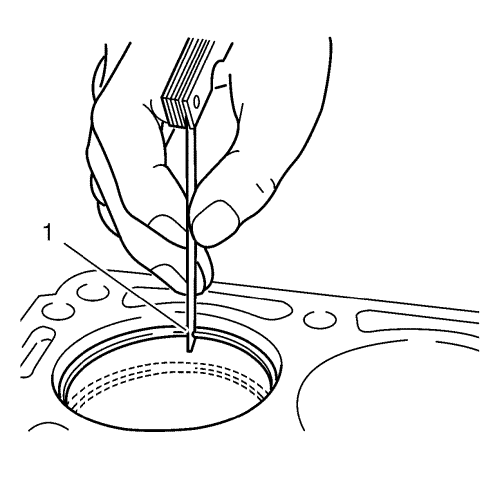

1. Установить поршневые кольца в цилиндр, как показано на иллюстрации, и измерить зазор в замке кольца. Сравнить результаты измерения с приведенными ниже:

•	Торцевой зазор верхнего компрессионного кольца. Допустимые значения см. в Механические параметры двигателя .

•	Торцевой зазор нижнего компрессионного кольца. Допустимые значения см. в Механические параметры двигателя .

•	Торцевой зазор маслосъемного кольца. Допустимые значения см. в Механические параметры двигателя .

2. Если зазор превышает указанные пределы, поршневые кольца следует заменить.

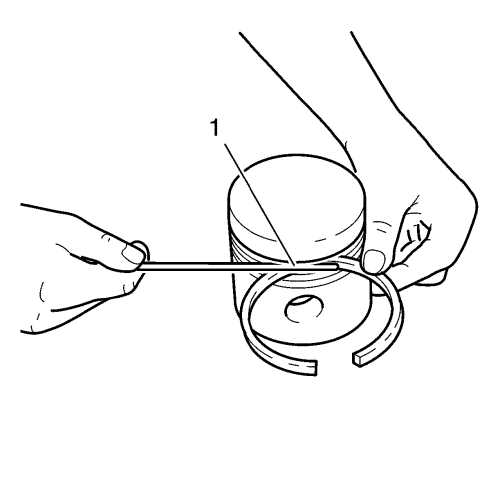

3. Измерить зазор между поршневым кольцом и канавкой, как показано на иллюстрации. Сравнить результаты измерения с приведенными ниже:

•	Боковой зазор верхнего компрессионного кольца. Допустимые значения см. в Механические параметры двигателя .

•	Боковой зазор нижнего компрессионного кольца. Допустимые значения см. в Механические параметры двигателя .

•	Боковой зазор маслосъемного кольца. Допустимые значения см. в Механические параметры двигателя .

4. Если зазор превышает указанный в спецификации, следует заменить поршневые кольца.
5. Если зазор все еще велик, следует заменить поршни.

Зазор шатунного подшипника (при помощи внутреннего измерительного прибора-микрометра)

1. Установить вкладыши шатунных подшипников и крышки шатунных подшипников.
2. Затянуть болты шатунных крышек в следующем порядке:

Осторожно: См. Предупреждение о крепежных деталях во введении.

Примечание: Для процедуры измерения можно использовать примененные ранее болты.

2.1.	Затянуть болты крышки шатунного подшипника с моментом 20Н·м (15 фунт футов).

2.2.	Довернуть болты еще на 40°.

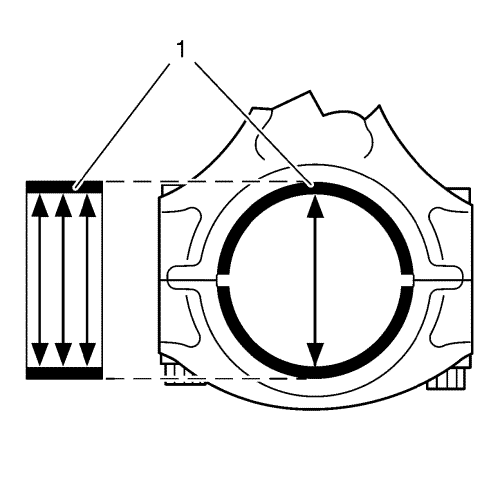

3. Измерьте диаметры подшипника шатуна в 3 точках, как показано на иллюстрации (1). Используйте нутромер.
4. Рассчитайте средний внутренний диаметр шатунного подшипника.

Формула: 1.результат + 2. результат + 3. результат / 3

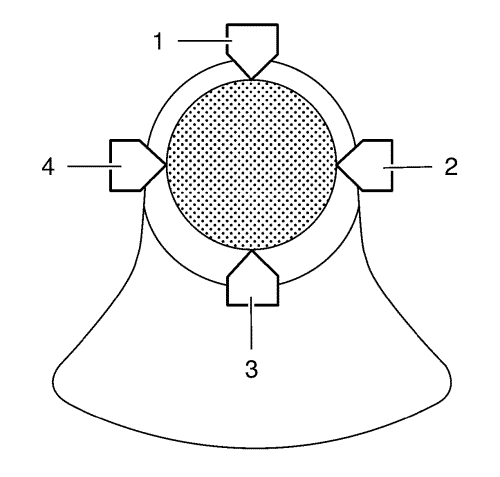

5. Измерить диаметр шатунной шейки коленчатого вала в 2-х местах с помощью микрометра: между 1 и 3 и между 2 и 4.
6. Рассчитайте средний диаметр шатунной шейки.

Формула: результат 1 + результат 2 / 2.

7. Вычесть средний диаметр шатунной шейки из среднего внутреннего диаметра вкладыша шатунного подшипника, чтобы вычислить зазор в подшипнике.

Допустимые значения см. в Механические параметры двигателя .
