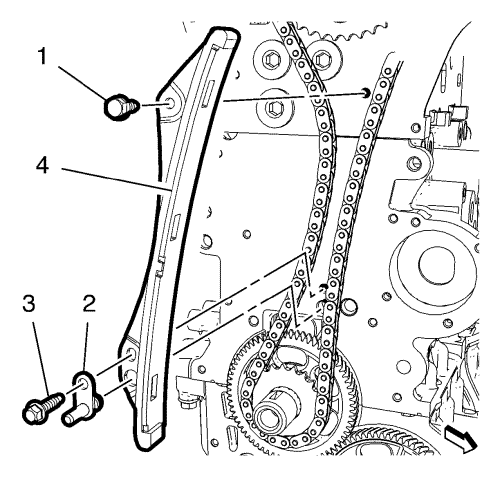

Установка направляющей цепи газораспределительного механизма

1. Установить направляющую (4) цепи газораспределительного механизма.
2. Установите масляную форсунку приводной цепи ГРМ (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Установить болт (3) масляной форсунки цепи ГРМ и затянуть с моментом затяжки 10 Н·м (89 фунт-дюйм).
4. Установить болт (1) направляющей цепи ГРМ и затянуть с моментом затяжки 10 Н·м (89 фунт-дюйм).
