Spark

Выпускной коллектор Установка

1. Установить НОВУЮ прокладку (2) выпускного коллектора.
2. Установите выпускной коллектор (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Установить 8 болтов (5) выпускного коллектора и затянуть с моментом затяжки 5 Н·м (44 фунт-дюйм).

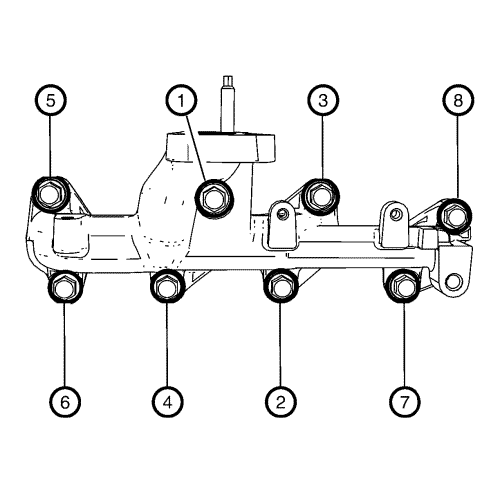

4. Затянуть болты выпускного коллектора с окончательным моментом в указанной последовательности:

4.1.	Затянуть более длинный болт выпускного коллектора с моментом затяжки 20 Н·м (15 фунт-фут).

4.2.	Затянуть 7 болтов выпускного коллектора с моментом затяжки 30 Н·м (22 фунт-фут)




5. Установить кронштейн (3) подъема двигателя с болтом (4) кронштейна подъема двигателя на выпускной коллектор (1) и затянуть с моментом затяжки 25 Н·м (18 фунт фут).
