Замена жгутов проводов кузова -- 5-дверный хетчбек 68, правостороннее управление

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

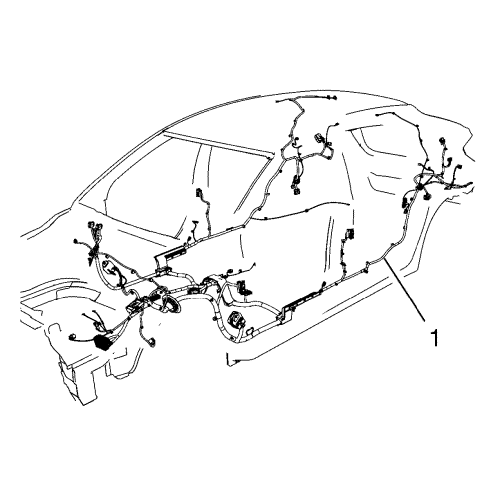

Примечание: Для облегчения восприятия на приведенной иллюстрации навесные детали условно не показаны.

Примечание: Для облегчения восприятия на приведенной иллюстрации навесные детали условно не показаны.

Примечание: Подготовьте место для демонтированных деталей.

1. Подключить EL-47955 MDI, включить зажигание и считать диагностические коды неисправности.

Стереть и снова считать диагностические коды неисправности. Отметьте, какие коды занесены.

2. Откройте капот и снимите аккумулятор и поддон аккумулятора. См. Аккумуляторная батарея Замена и Поддон аккумулятора Замена .
3. Снять коврик переднего пола. См. Замена коврика панели переднего пола .
4. Снять багажный тент. См. Багажный навес, замена .
5. Снять динамик аудиосистемы в заднем отделении См. Замена динамика аудиосистемы в багажном отсеке .
6. Снять заднее сиденье. См. Заднее сиденье, замена .
7. Снять левую и правую боковые панели обшивки кузова. См. Замена боковой панели обшивки кузова .
8. Снять левую и правую декоративные накладки задних боковых окон См. Замена декоративных накладок задних боковых окон .
9. Снять усилитель динамика аудиосистемы. См. Замена усилителя аудиосистемы .
10. Передать детали в рабочую зону.
11. Сделайте фотографии, чтобы запомнить правильное положение деталей.
12. Снять нижнюю декоративную накладку левой и правой средних стоек. См. Замена нижнего декоративного молдинга средней стойки .
13. Снять верхнюю панель отделки. См. Замена панели в обшивке потолка .
14. Передать детали в рабочую зону.
15. Сделайте фотографии, чтобы запомнить правильное положение деталей.
16. Поднимите автомобиль на подъемнике. См. Подъем и пользование домкратом на автомобиле .
17. Снять все панели обшивки задней колесной ниши. См. Замена подложки обшивки задней колесной арки .
18. Отсоединить жгут проводов кузова от электрической системы стояночного тормоза.
19. Отсоединить жгут проводов кузова от привода замка топливозаправочного лючка.
20. Снять бачок с жидкостью для омывателя ветрового стекла. См. Замена бачка омывателя ветрового стекла .
21. Отсоединить жгут проводов кузова от рулевого механизма.
22. Передать детали в рабочую зону.
23. Сделайте фотографии, чтобы запомнить правильное положение деталей.
24. Опустить автомобиль. См. Подъем и пользование домкратом на автомобиле .
25. Снимите блок предохранителей. См. Замена блока предохранителей .
26. Снять блок предохранителей переднего отсека. См. Замена блок предохранителей переднего отделения .
27. Передать детали в рабочую зону.
28. Сделайте фотографии, чтобы запомнить правильное положение деталей.
29. Снимите панель приборов. См. Замена панели приборов в сборе .



30. Отсоедините разъем X1 (1) из передней стойки. Используйте приспособление BO-569-A.
31. Ослабить все крепления.
32. Обратите внимание на порванные кабельные стяжки и направляющие кабельных жгутов, они будут производить шум и дребезжание.
33. Демонтировать направляющую жгута проводов кузова, проложенную в перегородке, и вытянуть жгут проводов кузова из моторного отсека через салон.



34. Извлеките старый жгут кузовной проводки и положите его на пол.
35. Распакуйте новый жгут проводки и сравните старый жгут с новым жгутом в отношении качества точек крепления, кабельных стяжек, направляющих, номеров деталей и разводки контактов.

1. После сравнения нового жгута со старым проложить новый жгут проводов в салоне и протянуть его через торцевую перегородку в моторный отсек.

Примечание: Старайтесь обеспечить герметичность прокладки.

2. После этого установить направляющую для жгута проводов в торцевой перегородке.
3. Убедиться в отсутствии прокручивания и закрепить новый жгут проводов кузова.

Примечание: Следите за тем, чтобы половинки разъемов подходили к друг другу и контакты имели одинаковое назначение. Используйте фотографии.

4. Соедините все электрические разъемы.

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Затяните гайки крепления проводов заземления на шпильках моментом 9 Н·м (80 фунто-дюймов).
6. Установите панель приборов. См. Замена панели приборов в сборе .
7. Использовать фотографии, чтобы обеспечить правильное расположение деталей.
8. Установить блок предохранителей переднего отсека. См. Замена блок предохранителей переднего отделения .
9. Установить блок предохранителей. См. Замена блока предохранителей .
10. Поднимите автомобиль на подъемнике. См. Подъем и пользование домкратом на автомобиле .
11. Использовать фотографии, чтобы обеспечить правильное расположение деталей.
12. Присоединить жгут проводов кузова к рулевому механизму.
13. Установить бачок с жидкостью для омывателя ветрового стекла. См. Замена бачка омывателя ветрового стекла .
14. Присоединить жгут проводов кузова к приводу замка топливозаправочного лючка.
15. Присоединить жгут проводов кузова к электрической системе стояночного тормоза.
16. Установить все панели обшивки задней колесной ниши. См. Замена подложки обшивки задней колесной арки .
17. Опустить автомобиль. См. Подъем и пользование домкратом на автомобиле .
18. Использовать фотографии, чтобы обеспечить правильное расположение деталей.
19. Установить панель отделки потолка. См. Замена панели в обшивке потолка .
20. Установить нижнюю декоративную накладку левой и правой средних стоек. См. Замена нижнего декоративного молдинга средней стойки .
21. Установить усилитель динамика аудиосистемы. См. Замена усилителя аудиосистемы .
22. Установить левую и правую декоративные накладки задних боковых окон См. Замена декоративных накладок задних боковых окон .
23. Установить левую и правую боковые панели обшивки кузова. См. Замена боковой панели обшивки кузова .
24. Установить заднее сиденье. См. Заднее сиденье, замена .
25. Установить динамик аудиосистемы в заднем отделении См. Замена динамика аудиосистемы в багажном отсеке .
26. Установите шарнир багажного навеса. См. Багажный навес, замена .
27. Установить коврик переднего пола. См. Замена коврика панели переднего пола .
28. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
29. Подключить EL-47955 MDI, включить зажигание и считать диагностические коды неисправности.

Если имеются какие-либо сохраненные коды неисправностей, удалите их и снова выполните считывание кодов неисправностей.

30. Настройте пучки головных фар. См. Регулировка угла наклона фар .
31. Запрограммировать энергозависимую память, проверить работу электромеханизмов и сделать пробный выезд.
32. Почистите машину снаружи и изнутри.
