20. ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ

1) БЕЗ ДАТЧИКА ДОЖДЯ И КОНДИЦИОНЕРА : СЕДАН

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный)	Кузов - передняя часть кузова	За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G204	Кузов	Левая нижняя часть пространства для ног водителя

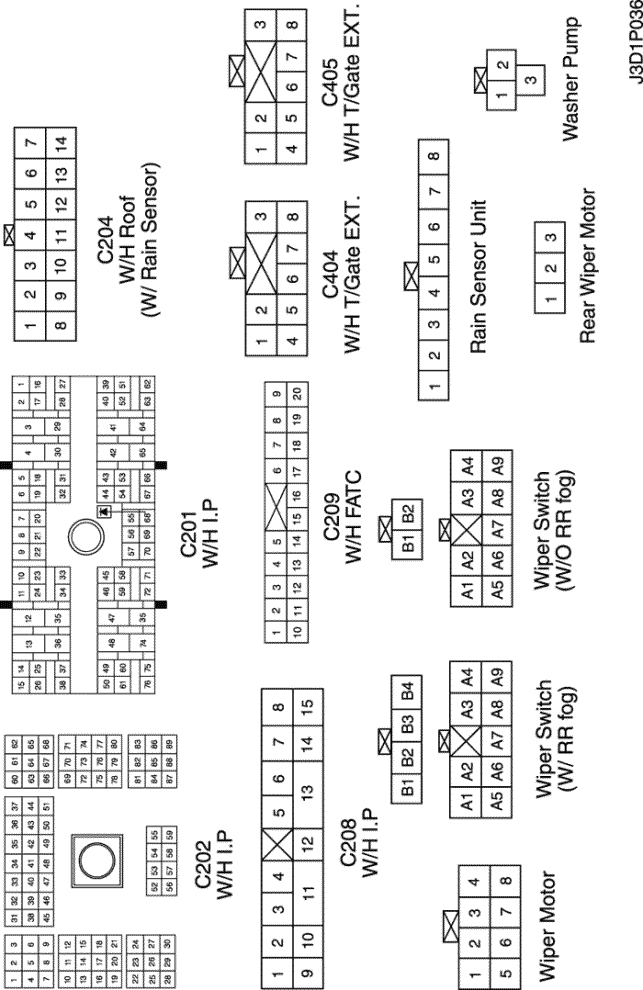

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

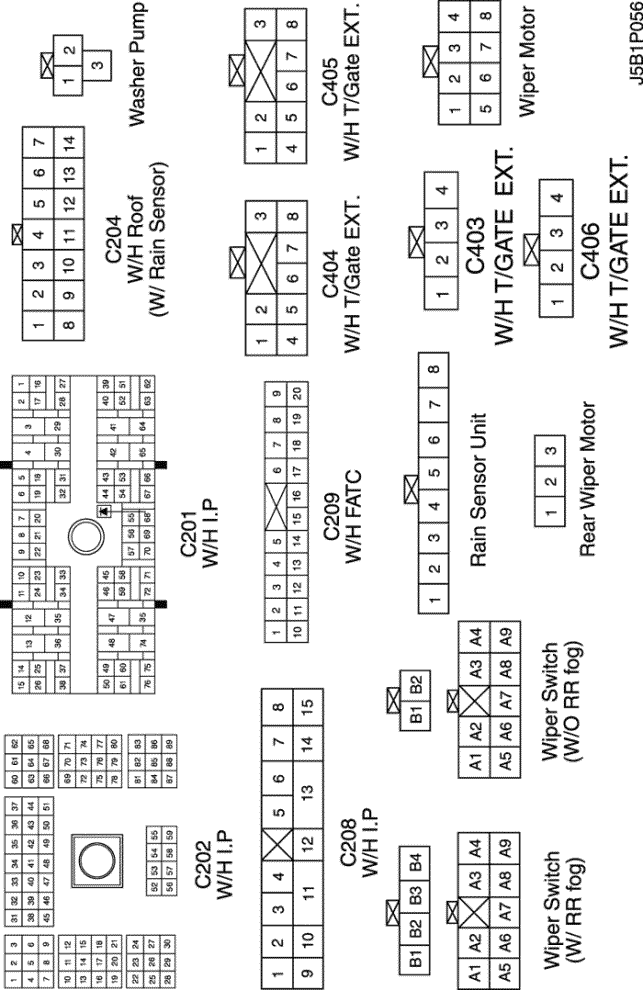

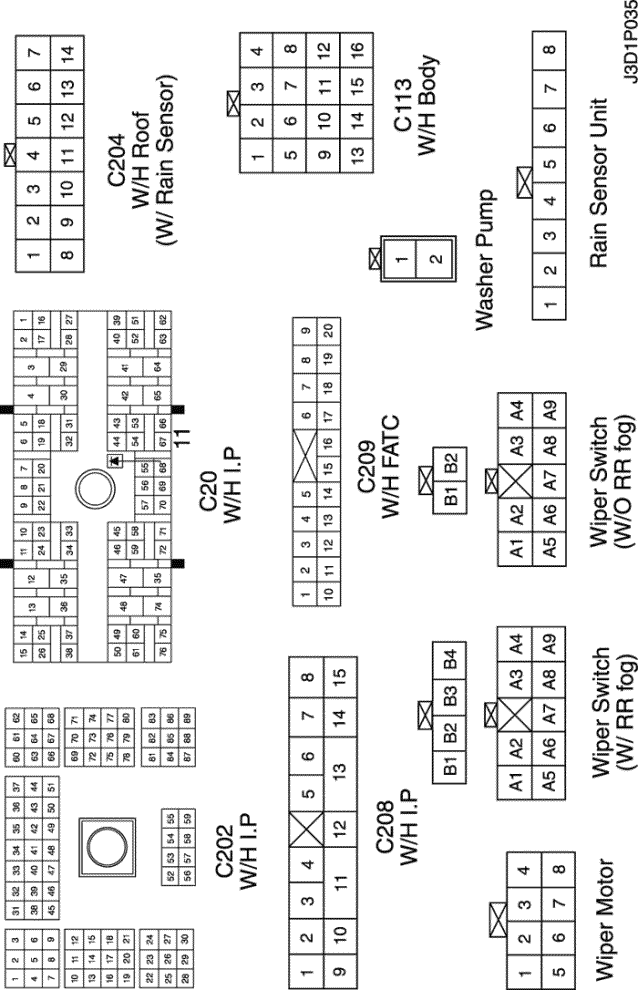

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

2) БЕЗ ДАТЧИКА ДОЖДЯ И КОНДИЦИОНЕРА : ХЭТЧБЭК

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
G204	Кузов	Левая нижняя часть пространства для ног водителя
G402	Удл. задней двери	Внутренняя сторона задней стойки со стороны водителя

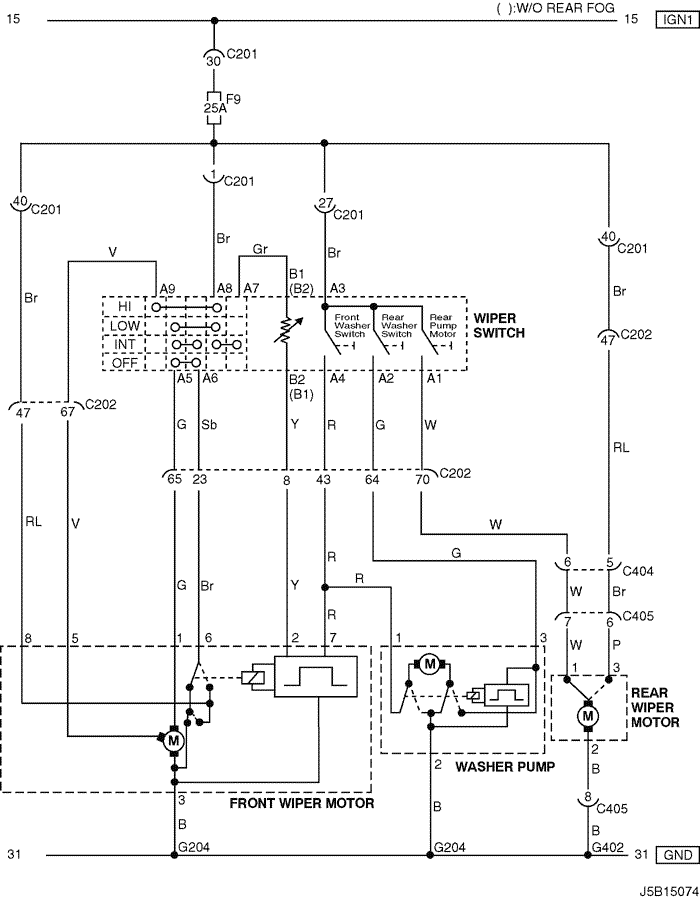

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

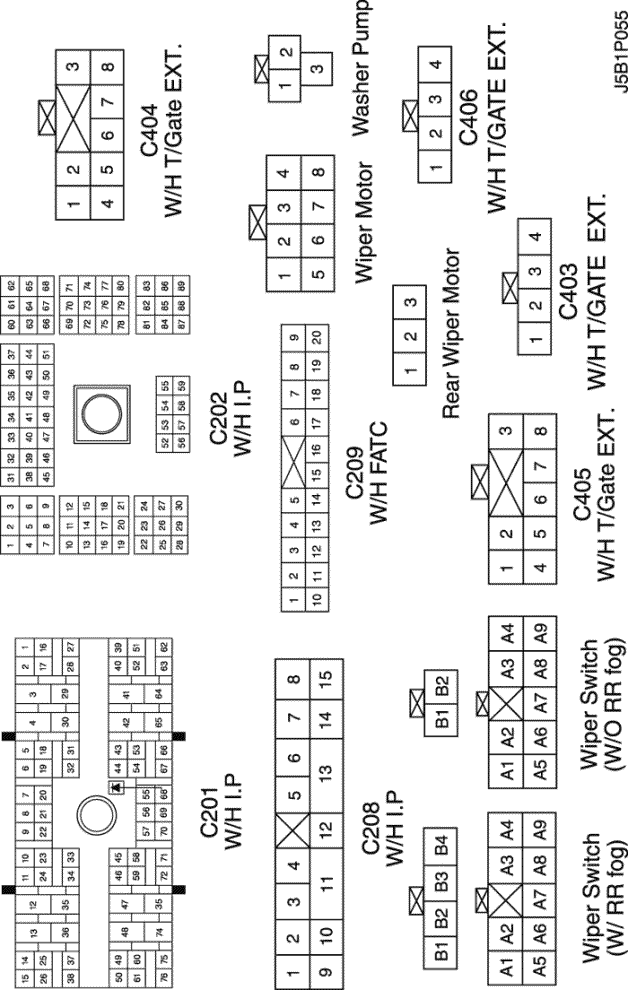

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ЗАДНЯЯ ДВЕРЬ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

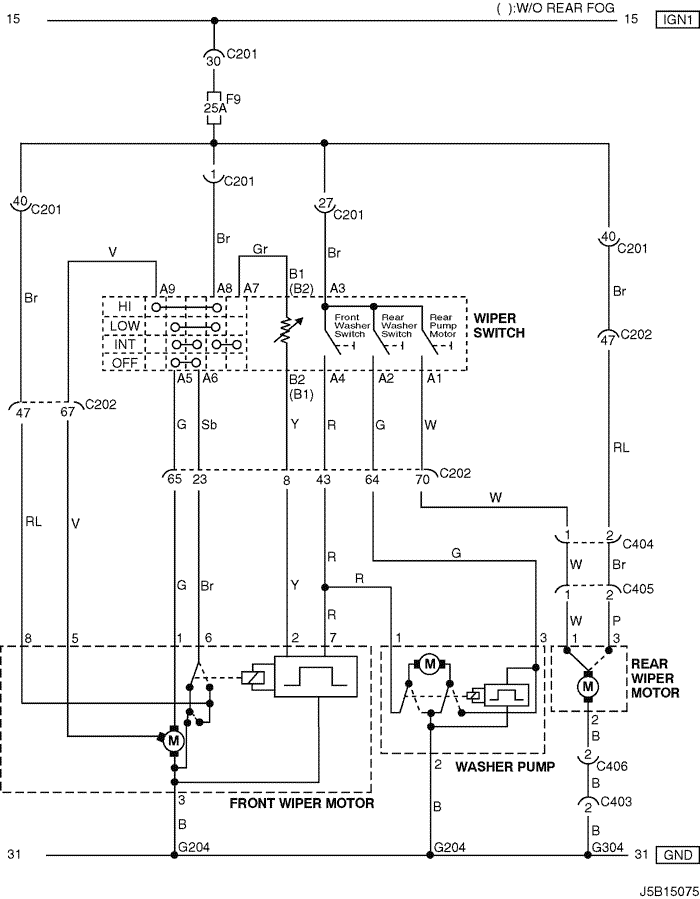

3) БЕЗ ДАТЧИКА ДОЖДЯ И КОНДИЦИОНЕРА : УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С403 (контакт 4, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
G204	Кузов	Левая нижняя часть пространства для ног водителя
G304	Кузов	Под левым задним комбинированным фонарем

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

4) С ДАТЧИКОМ ДОЖДЯ И КОНДИЦИОНЕРОМ : СЕДАН

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный)	Кузов - передняя часть кузова	За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С204 (контакт 14, белый)	Крыша - кузов (с датчиком дождя)	Левая часть пространства для ног водителя
С204 (контакт 8, белый)	Крыша - кузов (без датчика дождя)	Левая часть пространства для ног водителя
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G204	Кузов	Левая нижняя часть пространства для ног водителя
G205	КРЫША	Внутренняя сторона передней стойки со стороны водителя

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

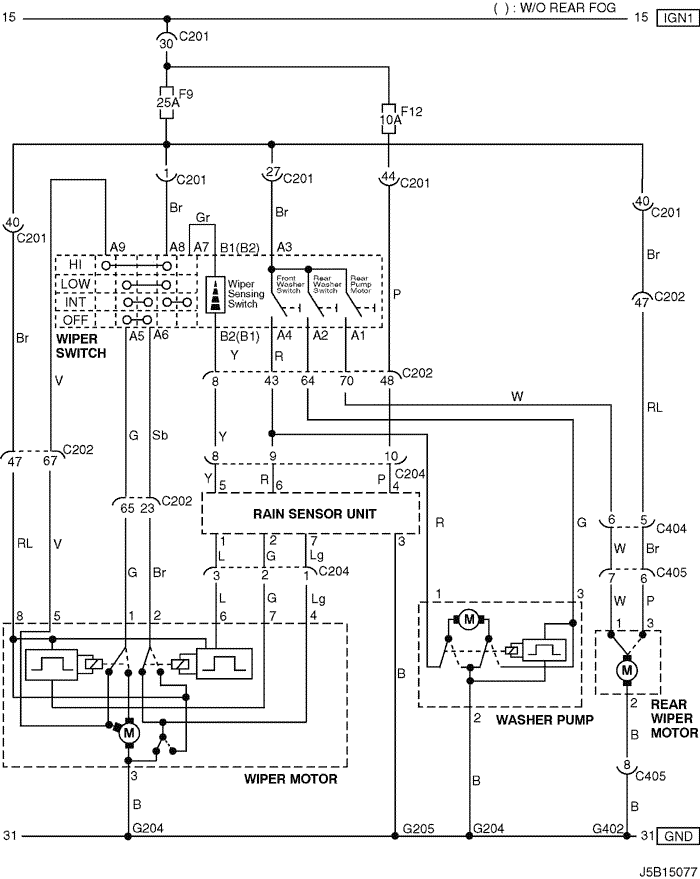

5) С ДАТЧИКОМ ДОЖДЯ И КОНДИЦИОНЕРОМ : ХЭТЧБЭК

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С204 (контакт 14, белый)	Крыша - кузов (с датчиком дождя)	Левая часть пространства для ног водителя
С204 (контакт 8, белый)	Крыша - кузов (без датчика дождя)	Левая часть пространства для ног водителя
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
G204	Кузов	Левая нижняя часть пространства для ног водителя
G205	КРЫША	Внутренняя сторона передней стойки со стороны водителя
G402	Удл. задней двери	Внутренняя сторона задней стойки со стороны водителя

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ЗАДНЯЯ ДВЕРЬ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

6) С ДАТЧИКОМ ДОЖДЯ И КОНДИЦИОНЕРОМ : УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С204 (контакт 14, белый)	Крыша - кузов (с датчиком дождя)	Левая часть пространства для ног водителя
С204 (контакт 8, белый)	Крыша - кузов (без датчика дождя)	Левая часть пространства для ног водителя
С403 (контакт 4, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
G204	Кузов	Левая нижняя часть пространства для ног водителя
G205	КРЫША	Внутренняя сторона передней стойки со стороны водителя
G304	Кузов	Под левым задним комбинированным фонарем

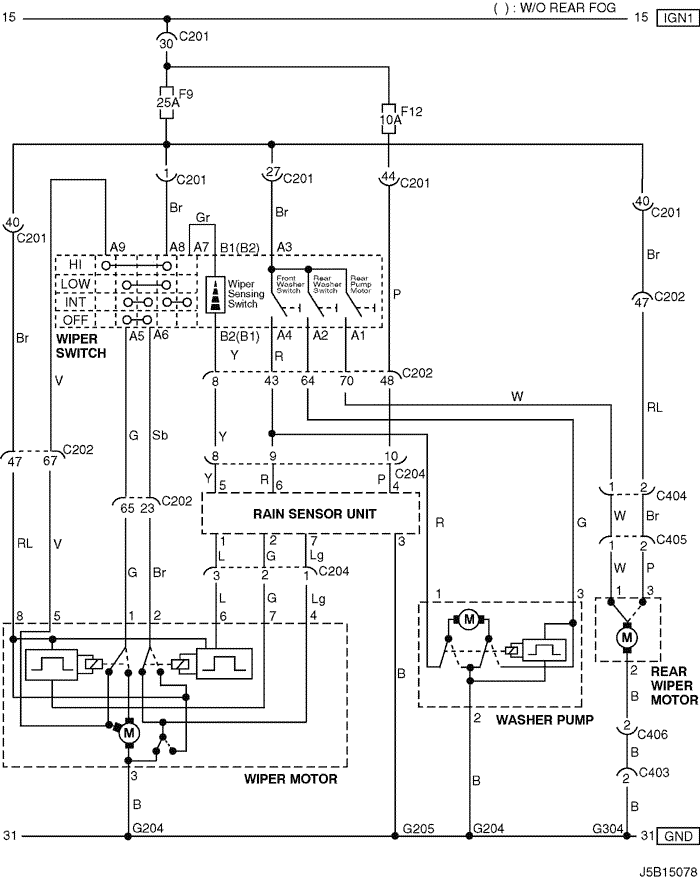

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

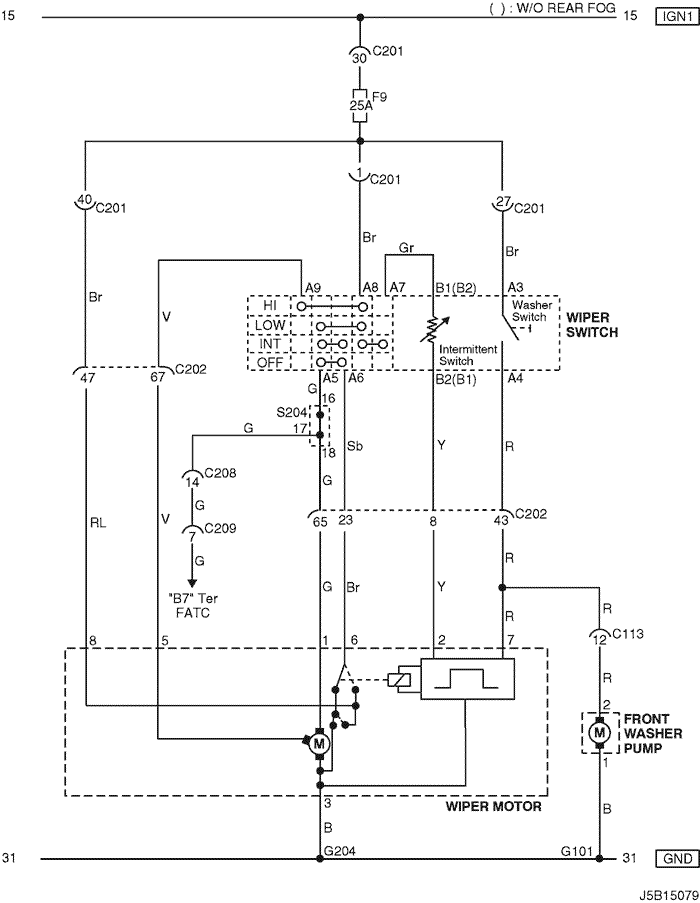

7) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный)	Кузов - передняя часть кузова	За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель - автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G204	Кузов	Левая нижняя часть пространства для ног водителя

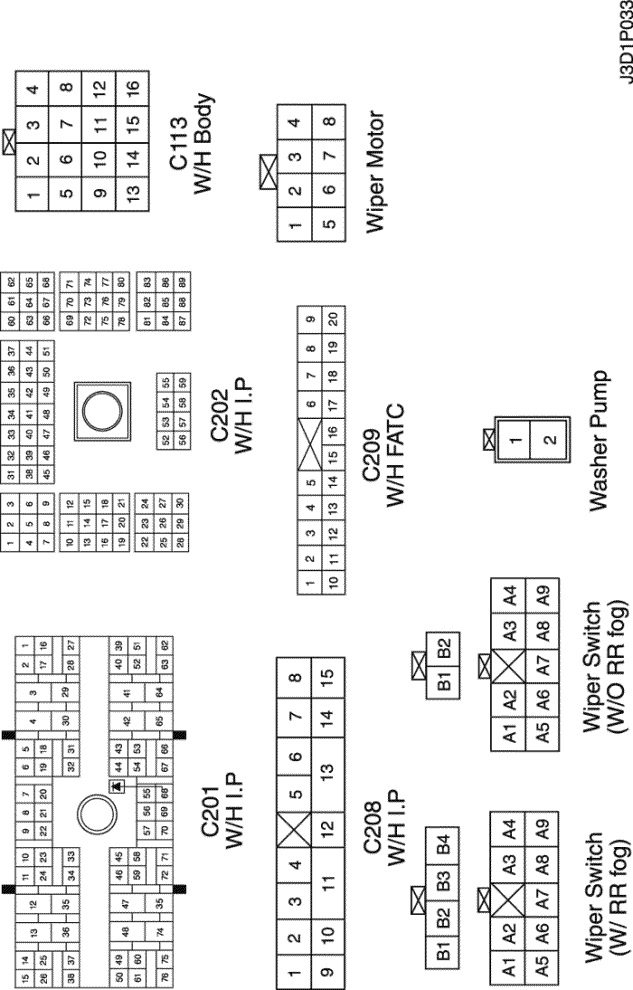

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204

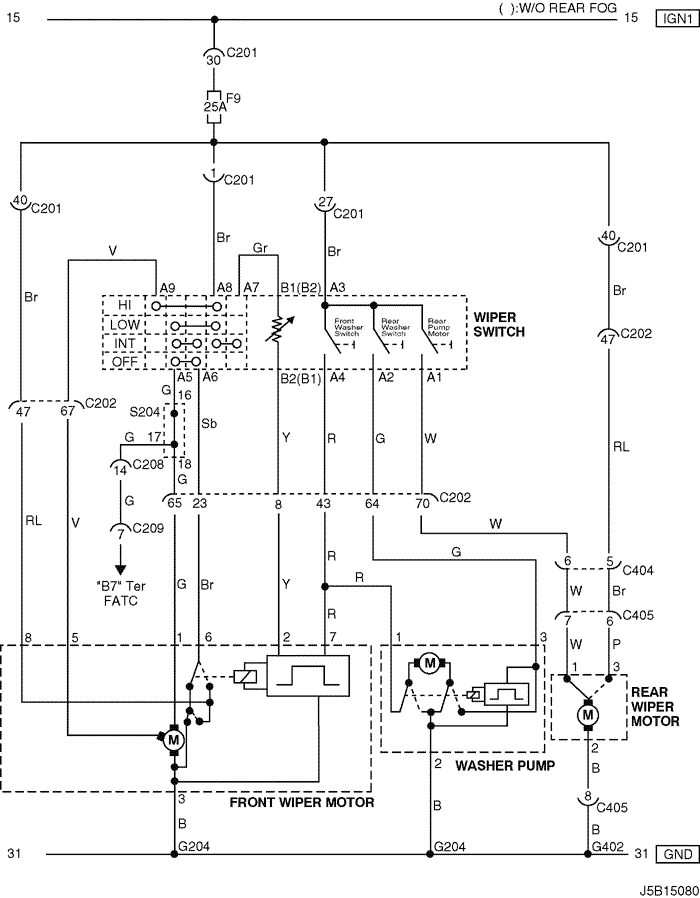

8) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭТЧБЭК

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель - автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G204	Кузов	Левая нижняя часть пространства для ног водителя
G402	Удл. задней двери	Внутренняя сторона задней стойки со стороны водителя

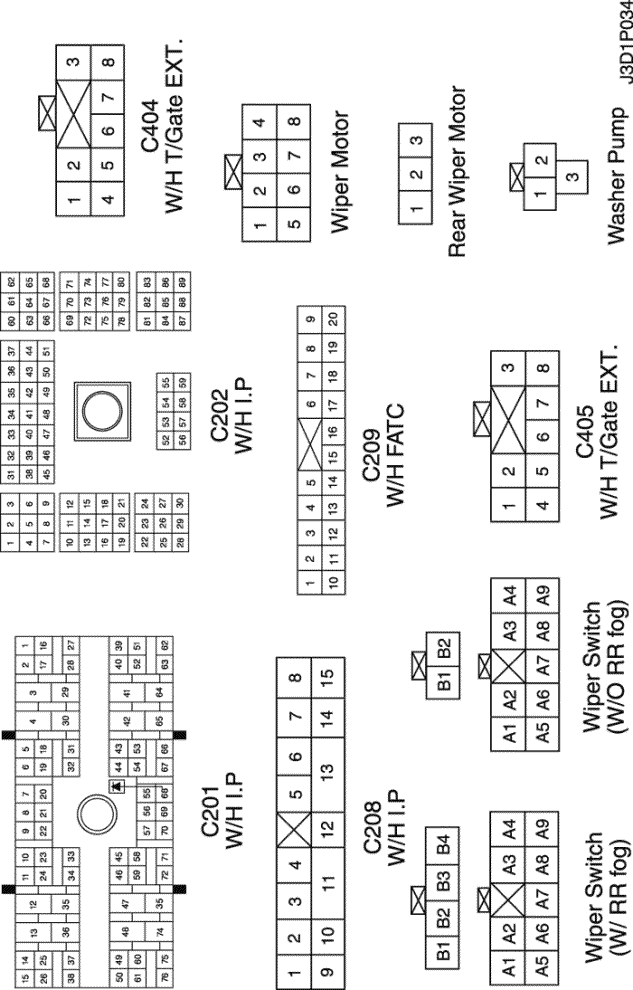

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ЗАДНЯЯ ДВЕРЬ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204

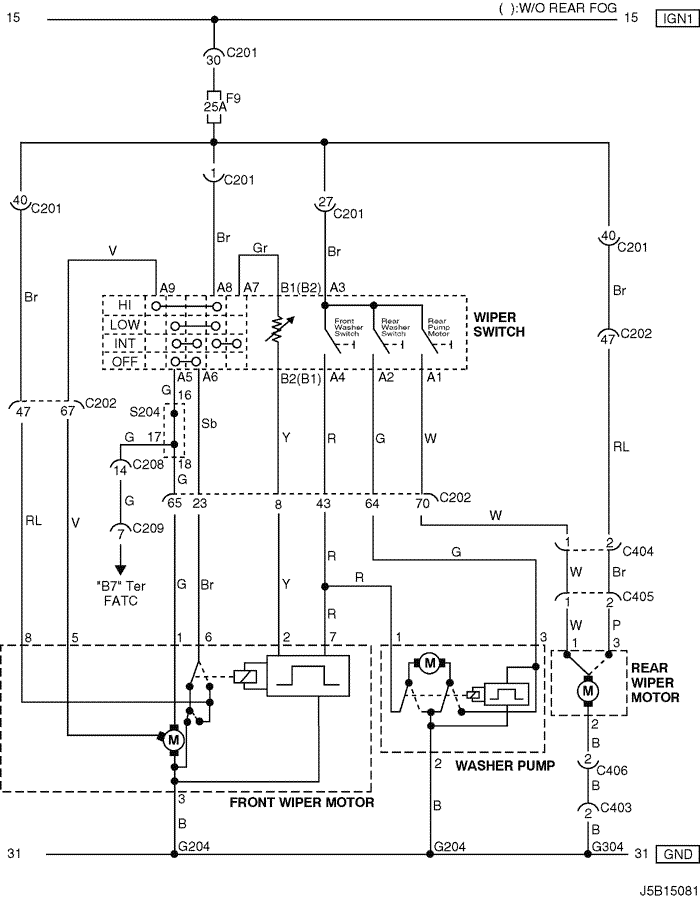

9) БЕЗ ДАТЧИКА ДОЖДЯ И СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель - автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
С403 (контакт 4, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G204	Кузов	Левая нижняя часть пространства для ног водителя
G304	Кузов	Под левым задним комбинированным фонарем

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204

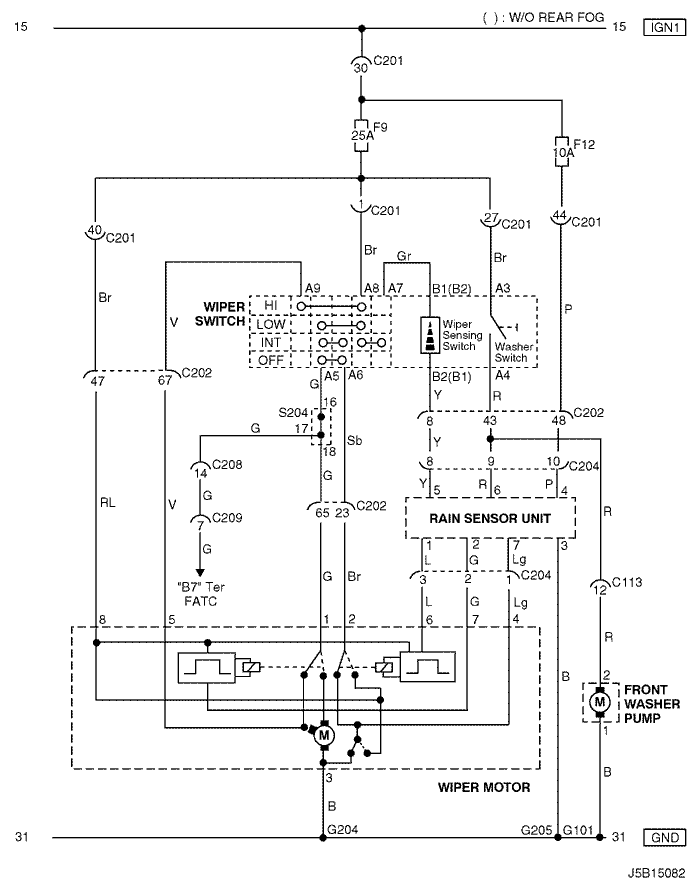

10) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : СЕДАН

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С113 (контакт 16, черный)	Кузов - передняя часть кузова	За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С204 (контакт 14, белый)	Крыша - кузов (с датчиком дождя)	Левая часть пространства для ног водителя
С204 (контакт 8, белый)	Крыша - кузов (без датчика дождя)	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель - автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G204	Кузов	Левая нижняя часть пространства для ног водителя
G205	КРЫША	Внутренняя сторона передней стойки со стороны водителя

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204

11) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : ХЭТЧБЭК

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С204 (контакт 14, белый)	Крыша - кузов (с датчиком дождя)	Левая часть пространства для ног водителя
С204 (контакт 8, белый)	Крыша - кузов (без датчика дождя)	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель - автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G204	Кузов	Левая нижняя часть пространства для ног водителя
G205	КРЫША	Внутренняя сторона передней стойки со стороны водителя
G402	Удл. задней двери	Внутренняя сторона задней стойки со стороны водителя

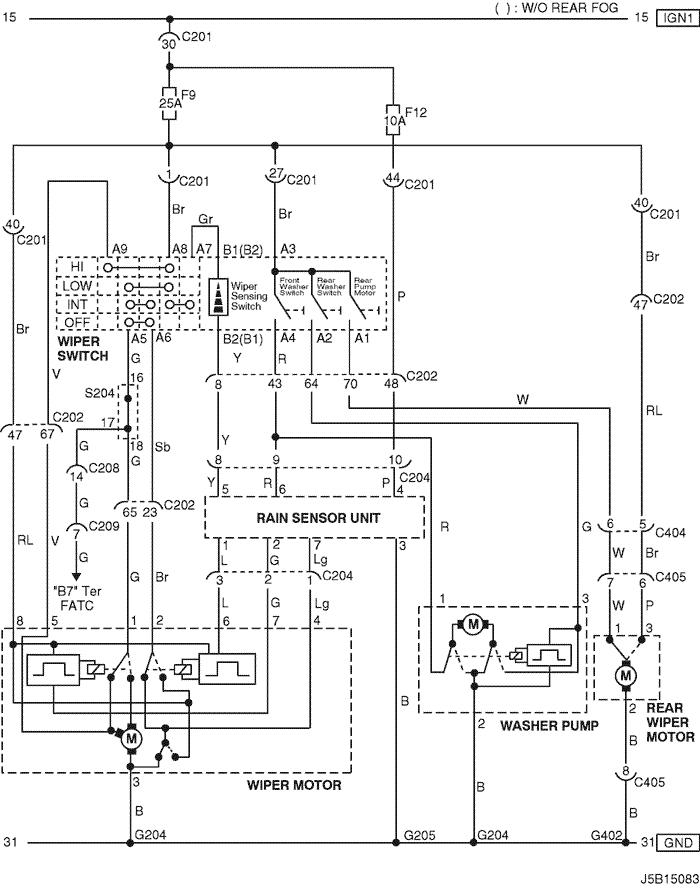

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ЗАДНЯЯ ДВЕРЬ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204

12) С ДАТЧИКОМ ДОЖДЯ И СИСТЕМОЙ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ : УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С204 (контакт 14, белый)	Крыша - кузов (с датчиком дождя)	Левая часть пространства для ног водителя
С204 (контакт 8, белый)	Крыша - кузов (без датчика дождя)	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель - автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
С403 (контакт 4, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С404 (контакт 8, белый)	Удл. задней двери - кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый)	Удл. задней двери - задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G204	Кузов	Левая нижняя часть пространства для ног водителя
G205	КРЫША	Внутренняя сторона передней стойки со стороны водителя
G304	Кузов	Под левым задним комбинированным фонарем

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204
