Matiz/Spark

18. POWER WINDOW CIRCUIT

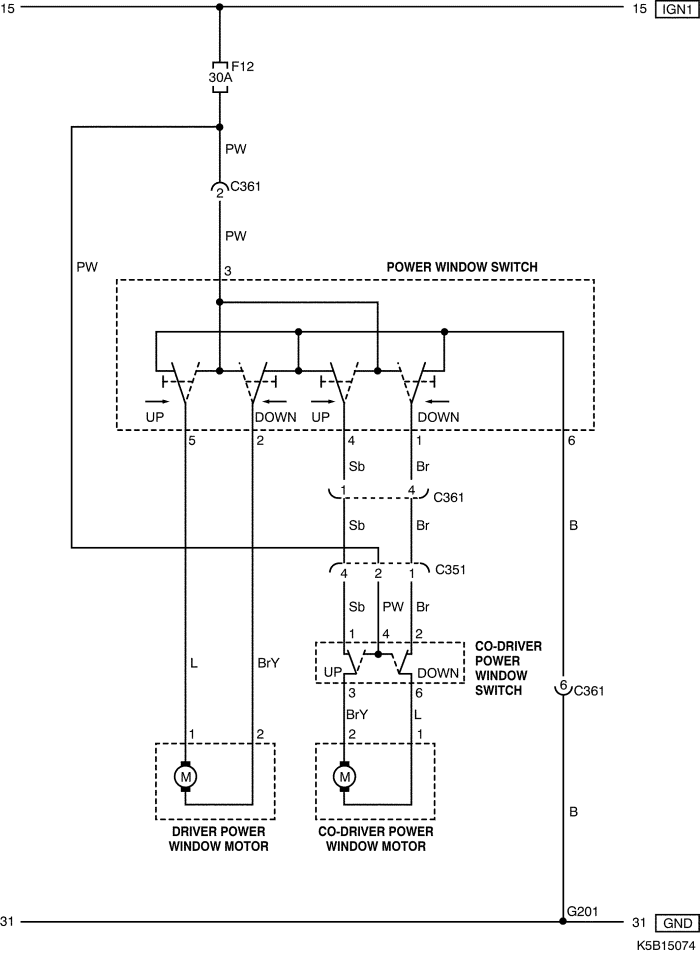

1) POWER WINDOW CIRCUIT (FRONT ONLY)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C351 (8 Pin, White)	I.P - FR/LH Door	Under Left "A" Pillar
C361 (8 Pin, White)	I.P - FR/RH Door	Under Right "A" Pillar
G201	I.P	Under Right "A" Pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H INSTRUMENT PANEL

• W/H FRONT DOOR

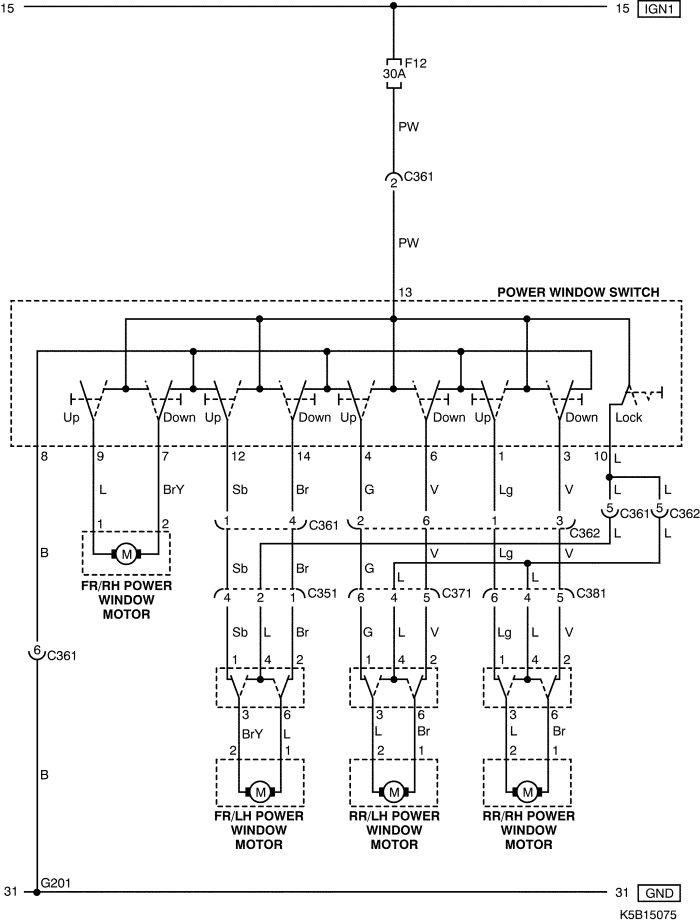

2) POWER WINDOW CIRCUIT (FRONT & REAR)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C351 (8 Pin, White)	I.P - FR/LH Door	Under Left "A" Pillar
C361 (8 Pin, White)	I.P - FR/RH Door	Under Right "A" Pillar
C362 (6 Pin, White)	Floor - FR/RH Door	Under Right "A" Pillar
C371 (6 Pin, White)	Floor - RR/LH Door	Under Left "B" Pillar
C381 (6 Pin, White)	Floor - RR/RH Door	Under Right "B" Pillar
G201	I.P	Under Right "A" Pillar

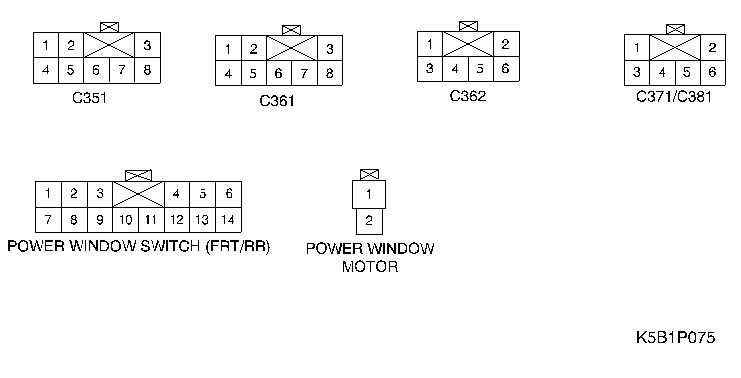

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H INSTRUMENT PANEL

• W/H FRONT DOOR

• W/H REAR DOOR
