Matiz/Spark

2. ECM (ENGINE CONTROL MODULE) : SIRIUS D32

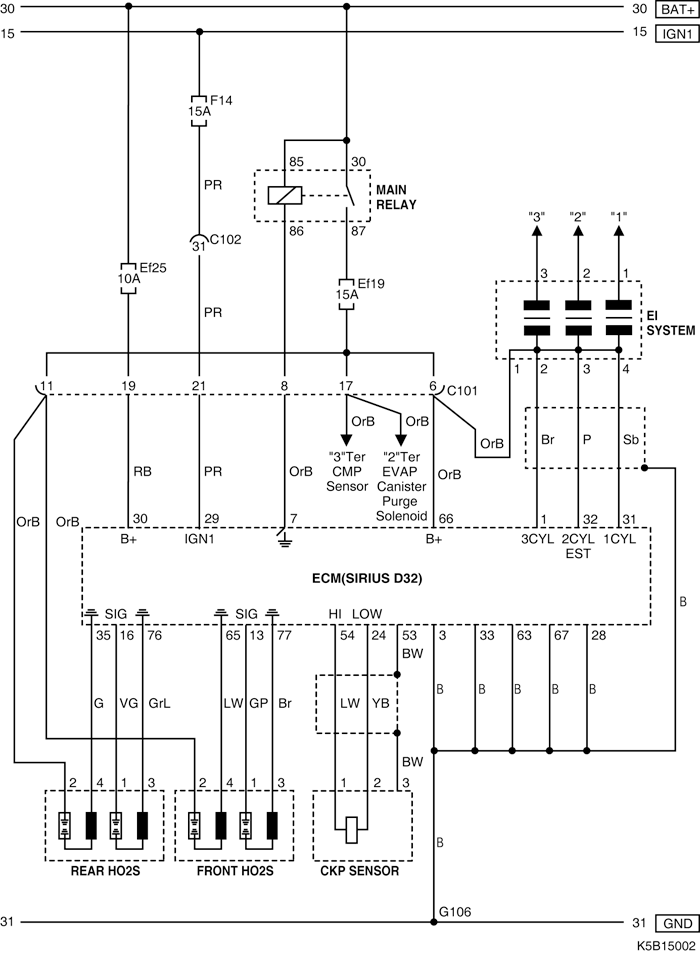

1) BATTERY POWER SUPPLY, GROUND, HO2S, EI SYSTEM & CKP SENSOR CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C101 (32 Pin, Black)	Engine - Engine Fuse Block	Engine Fuse Block
C102 (32 Pin, Gray)	I.P - Engine Fuse Block	Engine Fuse Block
G106	Engine	Under Start Motor

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H ENGINE

• W/H INSTRUMENT PANEL

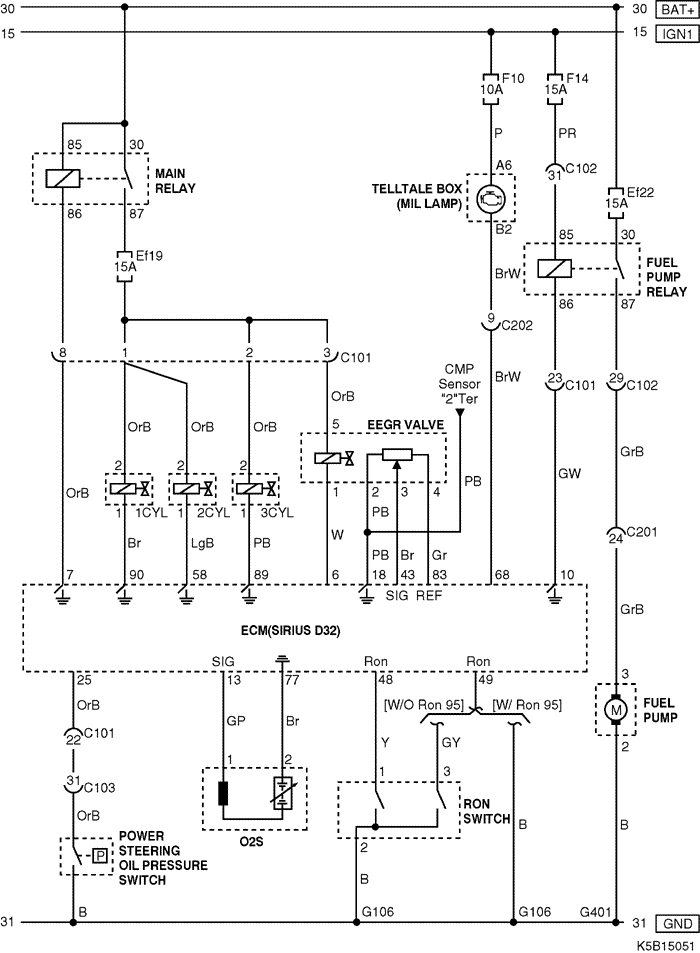

2) FUEL PUMP, INJECTOR, EEGR, O2SENSOR, RON SWITCH, POWER STEERING OIL PRESSURE SWITCH & SENSOR CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C101 (32 Pin, Black)	Engine - Engine Fuse Block	Engine Fuse Block
C102 (32 Pin, Gray)	I.P - Engine Fuse Block	Engine Fuse Block
C103 (32 Pin, Brown)	Front - Engine Fuse Block	Engine Fuse Block
C201 (26 Pin, White)	I.P - Floor	Left Driver Leg Room
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block
G106	Engine	Under Start Motor
G401	Floor	Under Left "C" Pillar

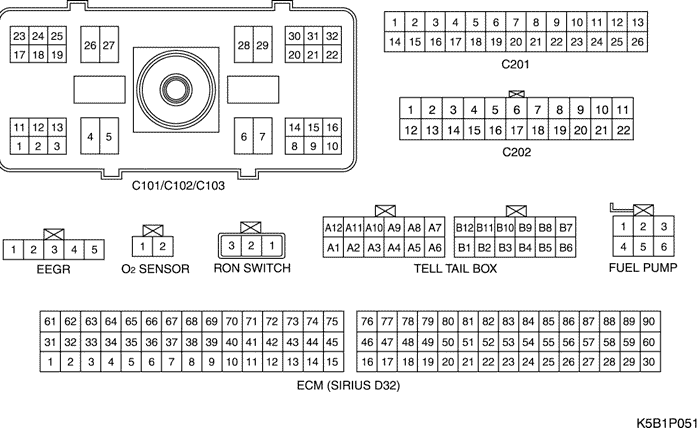

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H ENGINE

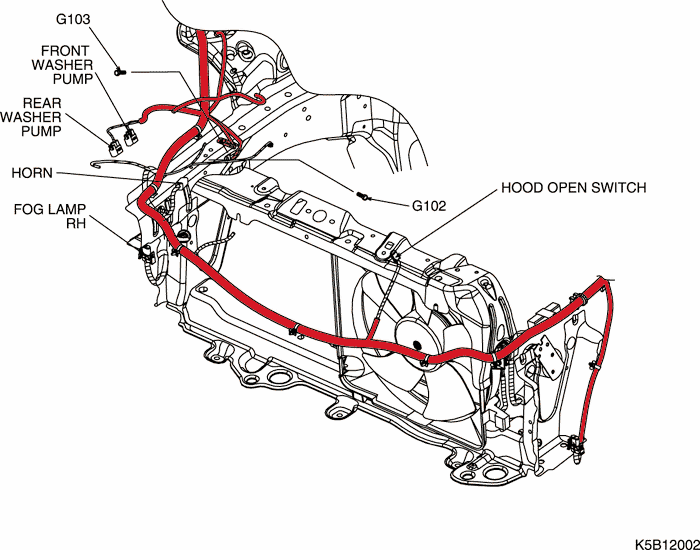

• W/H FRONT

• W/H INSTRUMENT PANEL

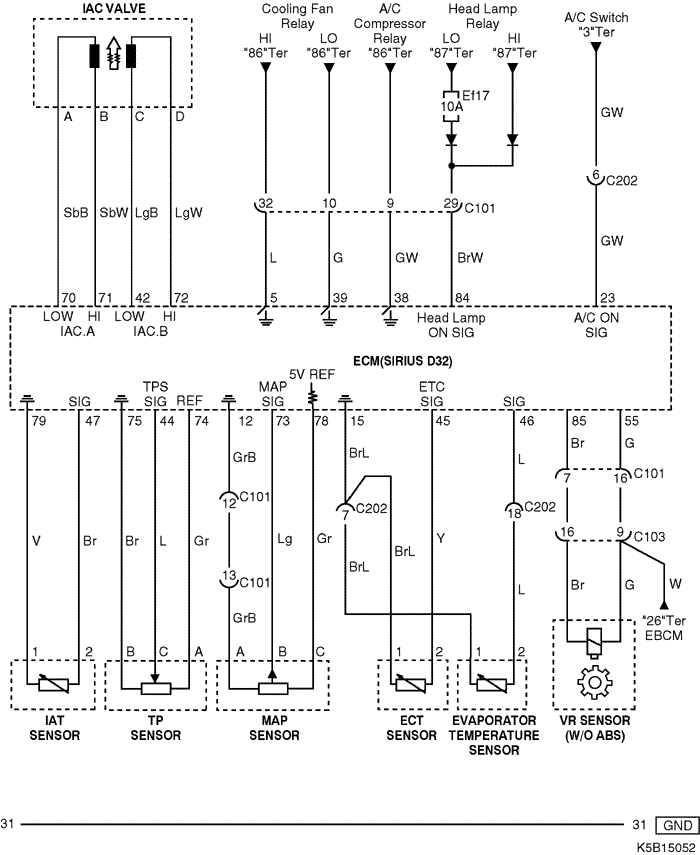

3) IAC, SENSOR (ECT, TP, IAT, MAP, VR & EVAP. TEMPERATURE) CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C101 (32 Pin, Black)	Engine - Engine Fuse Block	Engine Fuse Block
C103 (32 Pin, Brown)	Front - Engine Fuse Block	Engine Fuse Block
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block

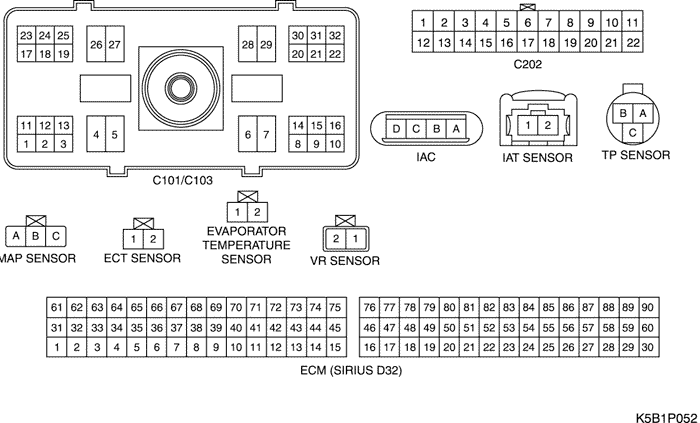

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H ENGINE

• W/H INSTRUMENT PANEL

• W/H FRONT

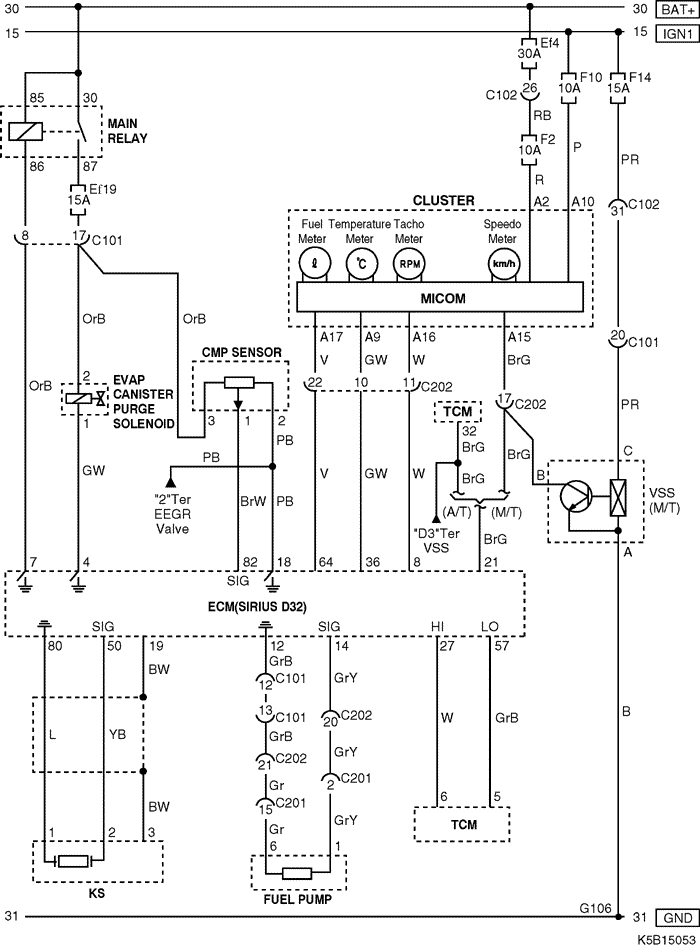

4) CANISTER PURGE SOLENOID, CMP SENSOR, CLUSTER, VSS, KNOCK SENSOR FUEL PUMP & TCM CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C101 (32 Pin, Black)	Engine - Engine Fuse Block	Engine Fuse Block
C102 (32 Pin, Gray)	I.P - Engine Fuse Block	Engine Fuse Block
C201 (26 Pin, White)	I.P - Floor	Left Driver Leg Room
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block
G106	Engine	Under Start Motor

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H ENGINE

• W/H INSTRUMENT PANEL

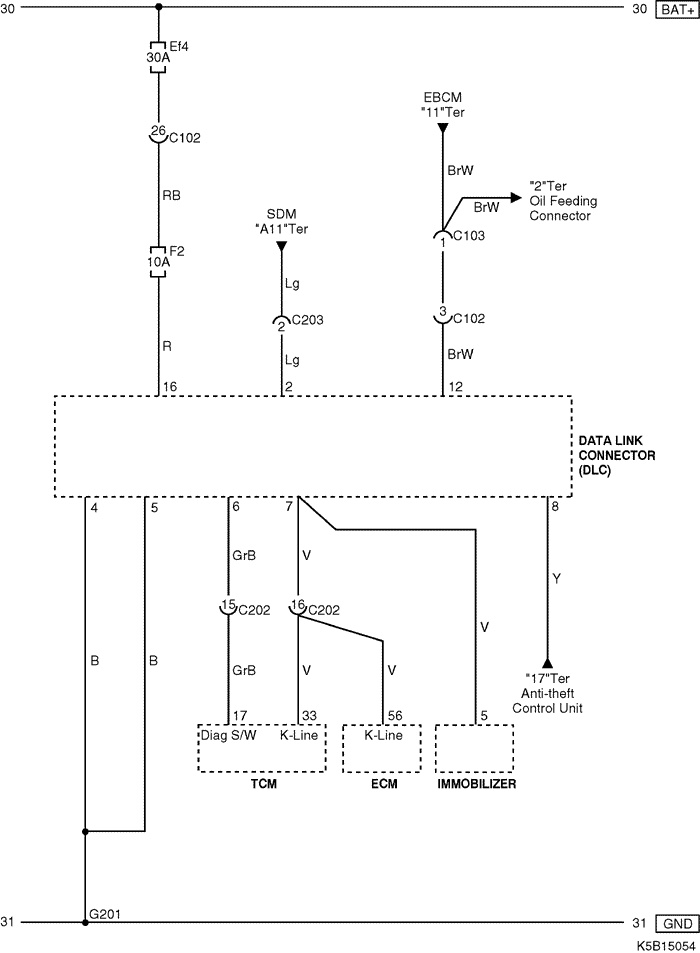

5) DATA LINK CONNECTOR (DLC)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C101 (32 Pin, Black)	Engine - Engine Fuse Block	Engine Fuse Block
C103 (32 Pin, Brown)	Front - Engine Fuse Block	Engine Fuse Block
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block
C203 (3 Pin, White)	SDM - I.P	Behind Audio
G201	I.P	Under Right "A" Pillar

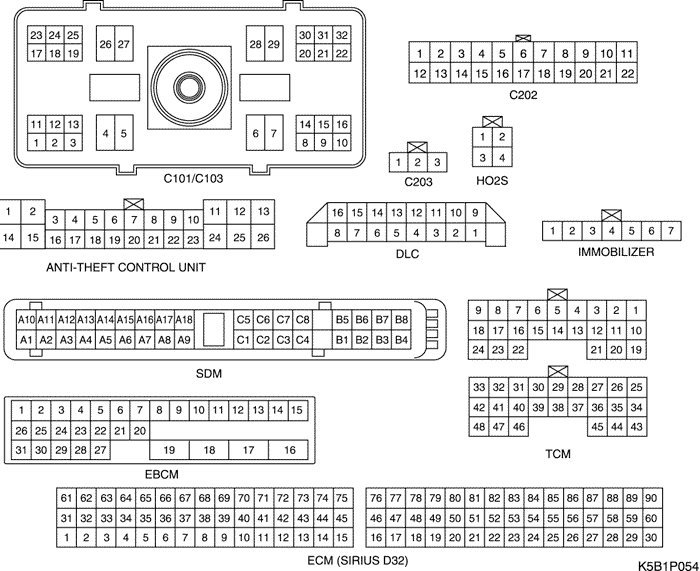

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H INSTRUMENT PANEL

• W/H ENGINE

• W/H FRONT

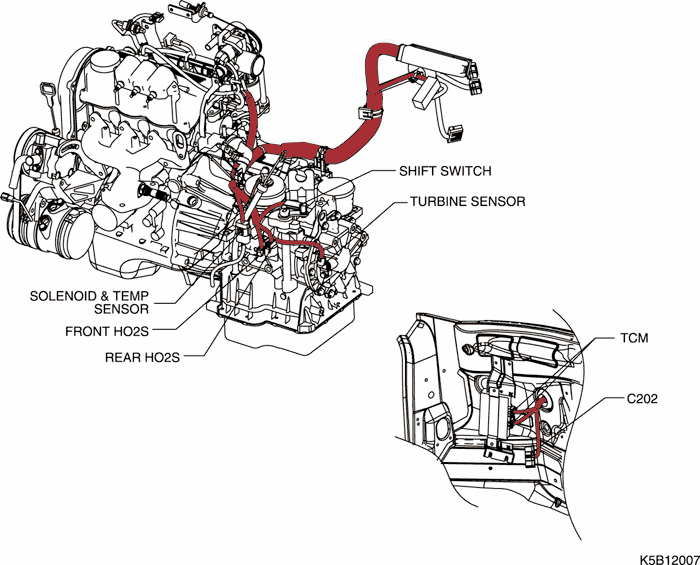

• W/H A/T
