23. TELL TALE BOX CIRCUIT

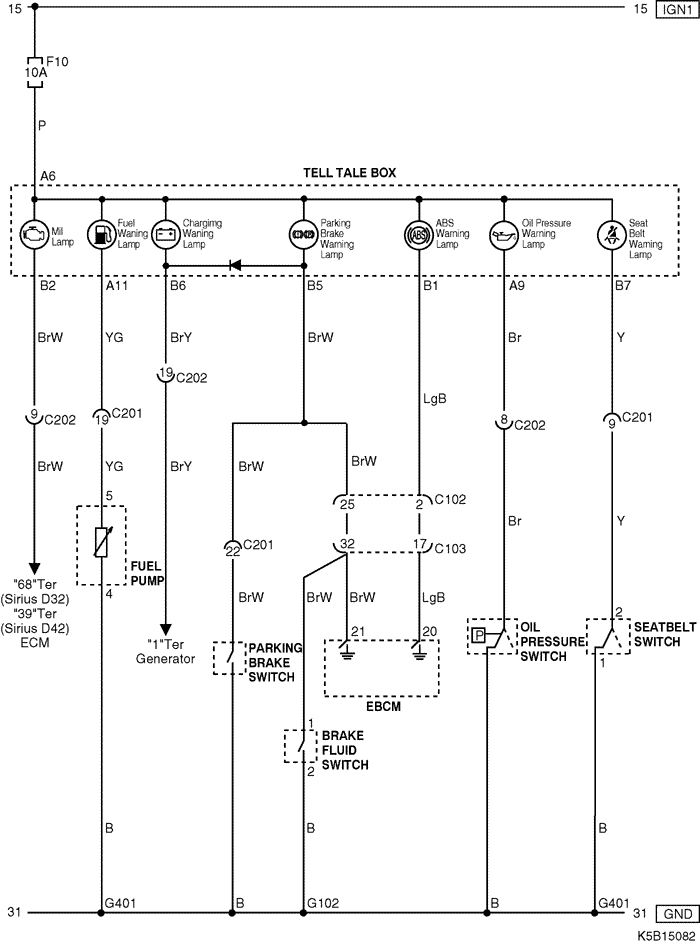

1) WARNING (MIL, FUEL, CHARGING, PARKING BRAKE, ABS, OIL PRESSURE & SEAT BELT) LAMP CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (32 Pin, Gray) | I.P - Engine Fuse Block | Engine Fuse Block |
| C103 (32 Pin, Brown) | Front - Engine Fuse Block | Engine Fuse Block |
| C201 (26 Pin, White) | I.P - Floor | Left Driver Leg Room |
| C202 (22 Pin, White) | Engine - I.P | Behind Engine Fuse Block |
| G201 | I.P | Under Right "A" Pillar |
| G401 | Floor | Under Left "C" Pillar |

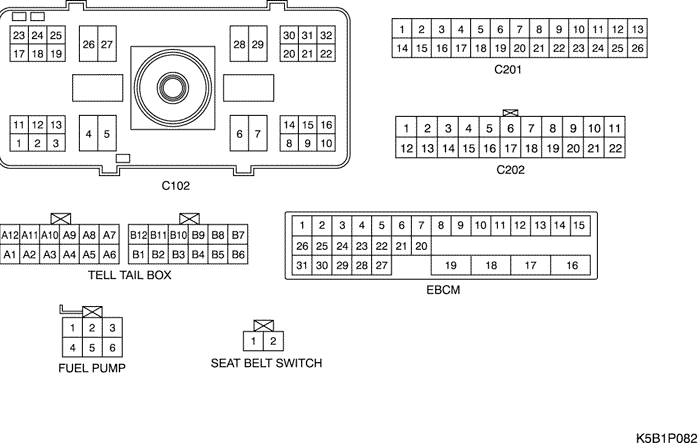

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

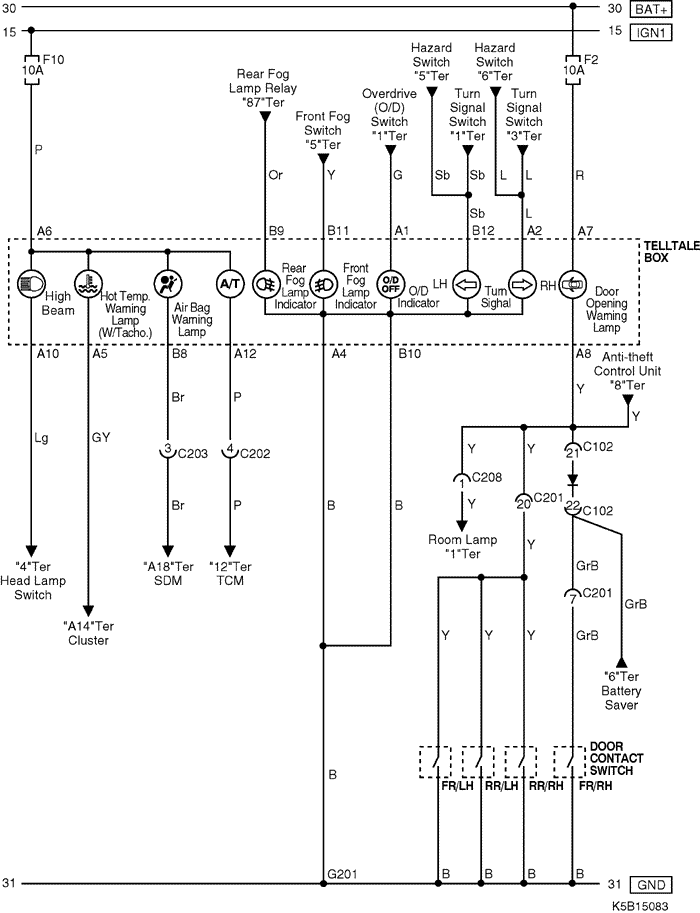

2) INDICATOR (FRT&RR FOG LAMP, O/D, HIGH BEAM & TURN SIGNAL) & WARNING(AIRBAG,DOOR OPENING & HOT TEMP.) LAMP CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (32 Pin, Gray) | I.P - Engine Fuse Block | Engine Fuse Block |
| C201 (26 Pin, White) | I.P - Floor | Left Driver Leg Room |
| C202 (22 Pin, White) | Engine - I.P | Behind Engine Fuse Block |
| C203 (3 Pin, White) | SDM - I.P | Behind Audio |
| G201 | I.P | Under Right "A" Pillar |

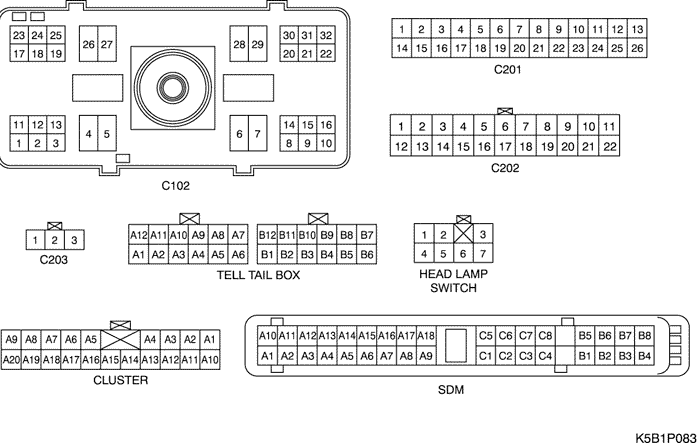

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
