Matiz/Spark

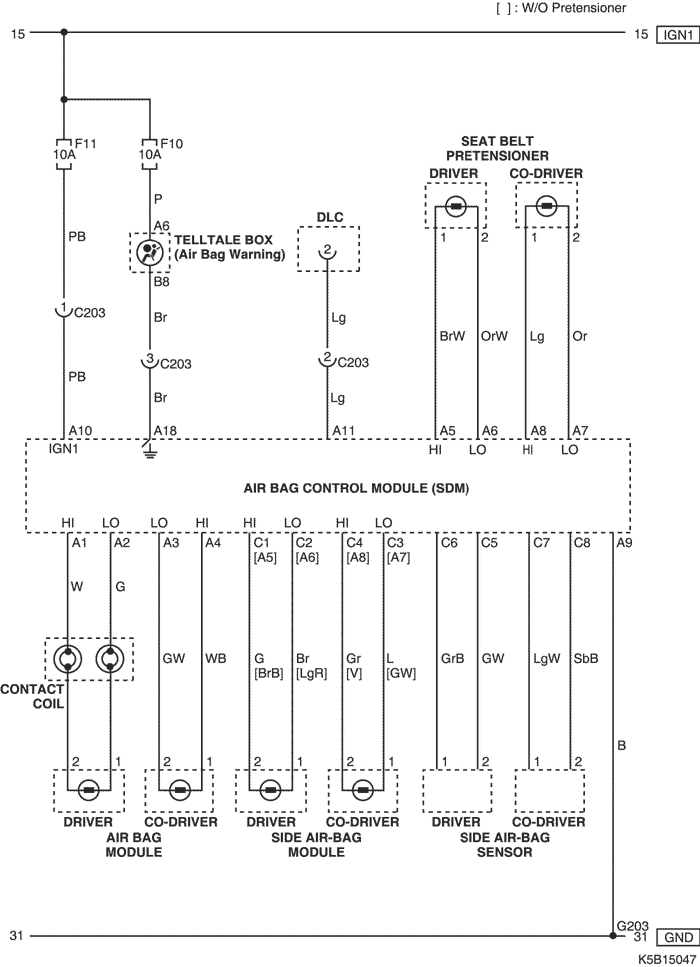

25. AIR BAG (SDM : SENSING & DIAGNOSTIC MODULE) CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C203 (3 Pin, White)	SDM - I.P	Behind Audio
G203	Air Bag	Under Floor Console

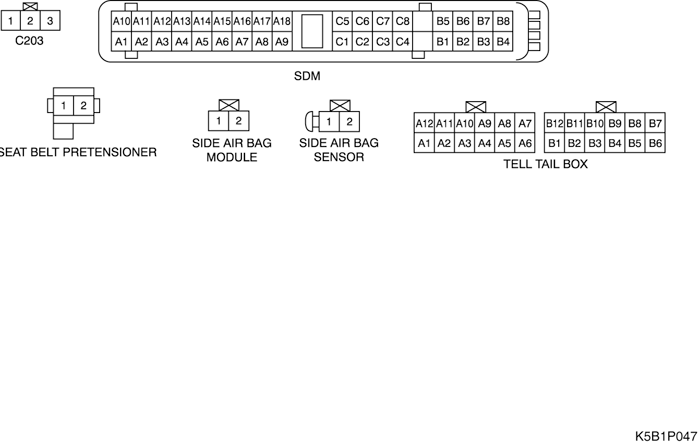

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

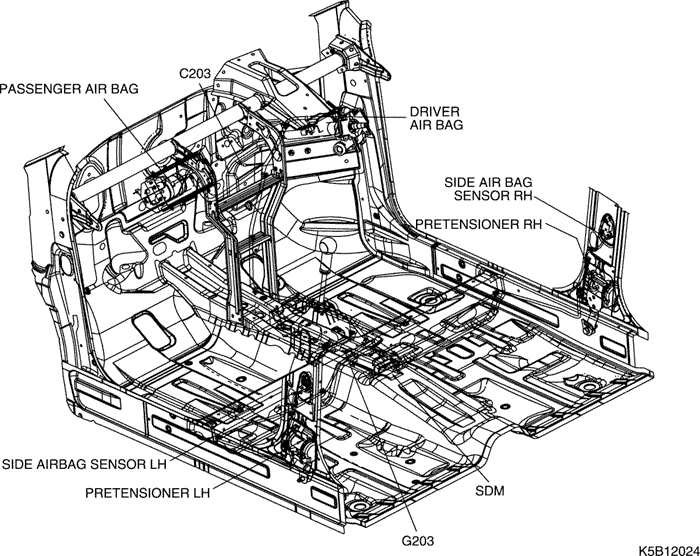

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H INSTRUMENT PANEL

• W/H AIR BAG
