Matiz/Spark

5. AIRCONDINTIONER

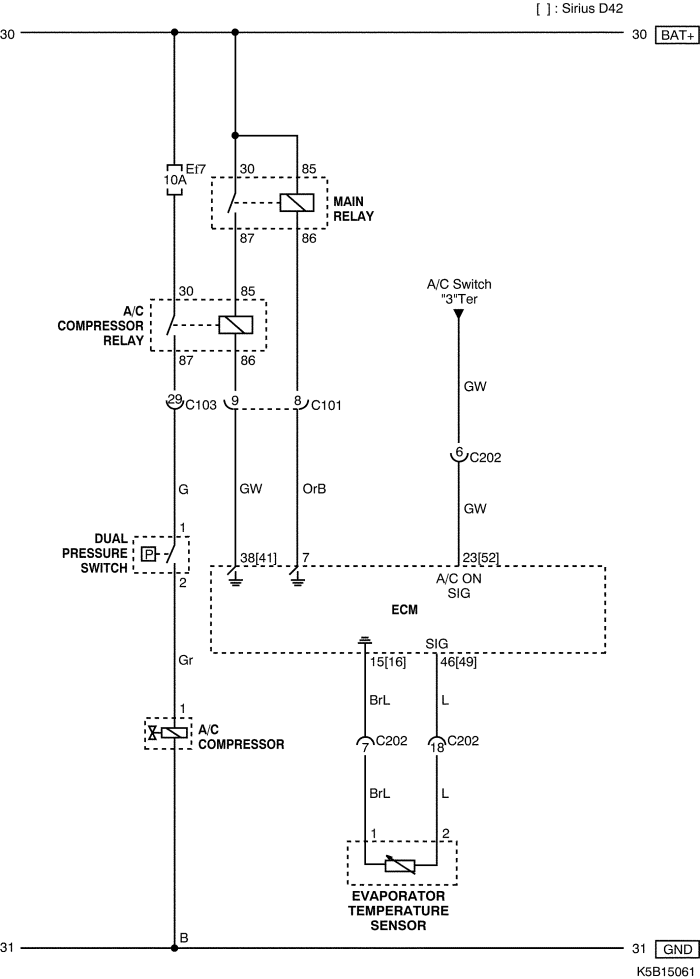

1) AIR CONDITIONER COMPRESSOR, EVAPORATOR TEMPERATURE SENSOR CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C101 (32 Pin, Black)	Engine - Engine Fuse Block	Engine Fuse Block
C103 (32 Pin, Brown)	Front - Engine Fuse Block	Engine Fuse Block
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block

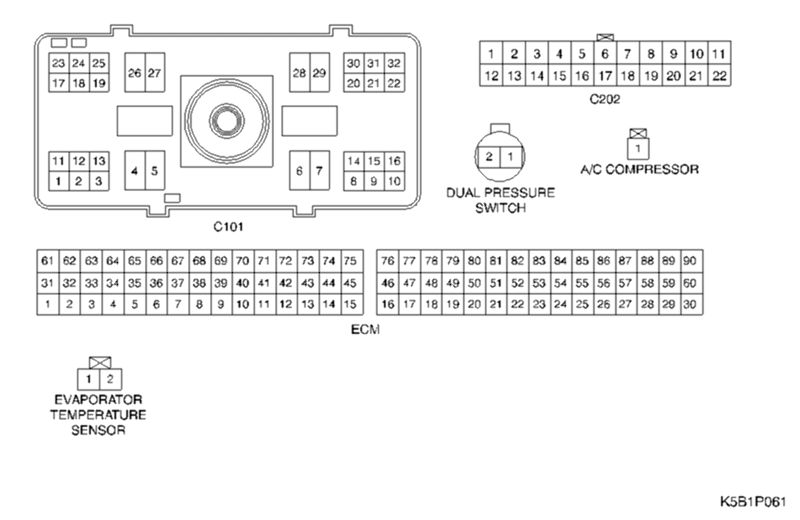

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H ENGINE

• W/H FRONT

• W/H INSTRUMENT PANEL

2) AIR CONDITIONER SWITCH, BLOWER MOTOR & BLOWER MOTOR RESISTER CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (32 Pin, Gray)	I.P - Engine Fuse Block	Engine Fuse Block
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block
G202	I.P	Under Floor Console

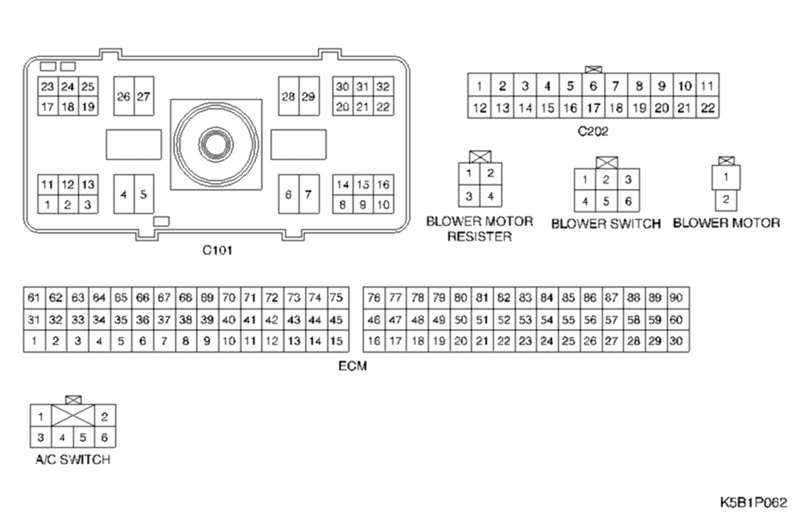

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• W/H ENGINE

• W/H INSTRUMENT PANEL
