РАЗДЕЛ 6E

РУЛЕВОЕ УПРАВЛЕНИЕ (РУЛЕВОЕ КОЛЕСО И КОЛОНКА)

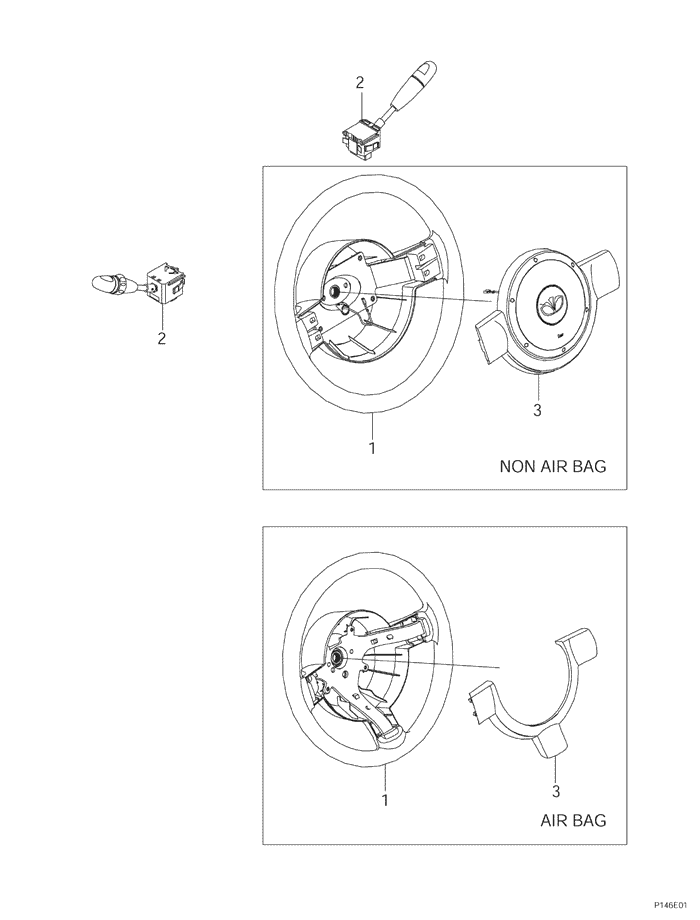

P146E01
Показать иллюстрациюПеревод текста в иллюстрациях


РУЛЕВОЕ КОЛЕСО И КОЛОНКА - РУЛЕВОЕ КОЛЕСО (641)

ОПИСАНИЕ ОПЕРАЦИИ
НАЗНАЧЕНИЕ
КОД
МОДЕЛЬ
К
M
В
1
. КОЛЕСО, РУЛЕВОЕ - ЗАМЕНА
6410100
0.3
0.3
0.3
А - с боковой подушкой безопасности у места водителя
641010A
0.1
0.1
-
2
. ПЕРЕКЛЮЧАТЕЛЬ - ЗАМЕНА
6410500
0.5
0.5
0.6
Стеклоочиститель ветрового стекла
6410600
0.3
0.3
-
Многофункциональный
6410700
0.3
0.3
-
3
. ВКЛЮЧАТЕЛЬ, ЗВУКОВОЙ СИГНАЛ - ЗАМЕНА
6411300
0.2
0.2
0.3
А - с боковой подушкой безопасности у места водителя
641130A
0.1
0.1
-
4
. ШАЙБА, СТОПОРНАЯ - ЗАМЕНА
6411500
0.2
0.2
0.3
А - с боковой подушкой безопасности у места водителя
641150A
0.1
0.1
-
5
. ГАЙКА, РУЛЕВОЕ КОЛЕСО - ЗАМЕНА
6411700
0.2
0.2
0.2
А - с боковой подушкой безопасности у места водителя
641170A
0.1
0.1
-
K : MATIZ (M200), M : MATIZ (M100/M150), B : DAMAS/LABO

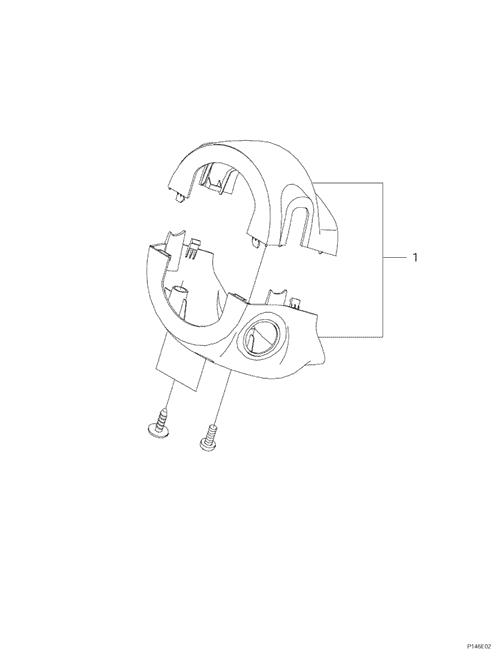

P146E02
Показать иллюстрациюПеревод текста в иллюстрациях


РУЛЕВОЕ КОЛЕСО И РУЛЕВАЯ КОЛОНКА - КОЖУХ РУЛЕВОЙ КОЛОНКИ (642)

ОПИСАНИЕ ОПЕРАЦИИ
НАЗНАЧЕНИЕ
КОД
МОДЕЛЬ
К
M
В
1
. КОЖУХ, РУЛЕВОЕ КОЛЕСО - ЗАМЕНА
.
.
.
.
Нижний
6420100
0.3
0.3
0.3
Верхний
6420300
0.3
0.3
0.3
Все
6420500
0.3
0.3
0.3
K : MATIZ (M200), M : MATIZ (M100/M150), B : DAMAS/LABO

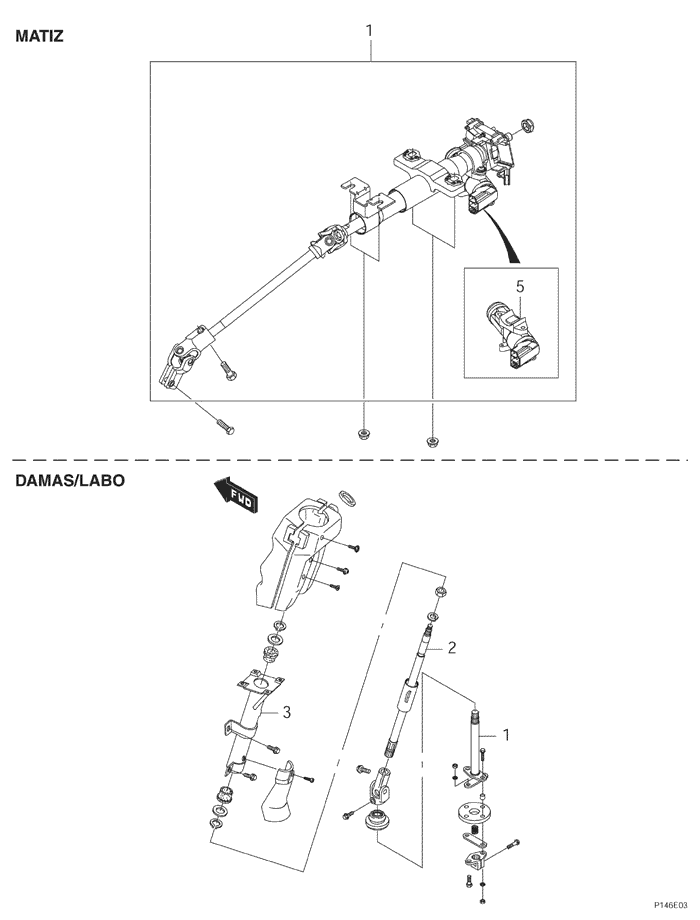

P146E03
Показать иллюстрациюПеревод текста в иллюстрациях


РУЛЕВОЕ КОЛЕСО И РУЛЕВАЯ КОЛОНКА - РУЛЕВАЯ КОЛОНКА (643)

ОПИСАНИЕ ОПЕРАЦИИ
НАЗНАЧЕНИЕ
КОД
МОДЕЛЬ
К
M
В
1
. КОЛОНКА В СБОРЕ, РУЛЕВАЯ - ЗАМЕНА
6430100
0.6
0.6
0.7
А - с боковой подушкой безопасности у места водителя
643010A
0.1
0.1
-
2
. ВАЛ, РУЛЕВАЯ КОЛОНКА - ЗАМЕНА
6430900
-
0.6
0.7
А - с боковой подушкой безопасности у места водителя
643090A
-
0.1
-
3
. ТРУБА, РУЛЕВАЯ КОЛОНКА - ЗАМЕНА
6431500
-
0.6
-
А - с боковой подушкой безопасности у места водителя
643150A
-
0.1
-
4
. КОРПУС, ВЫКЛЮЧАТЕЛЬ СИГНАЛА - ЗАМЕНА
6432500
-
0.4
-
А - с боковой подушкой безопасности у места водителя
643250A
-
0.2
-
5
. КОРПУС, ЗАМОК ЗАЖИГАНИЯ - ЗАМЕНА
6432900
0.5
0.5
-
6
. КОЖУХ, ПРОМЕЖУТОЧНЫЙ ВАЛ - ЗАМЕНА
6433500
-
0.2
-
7
. ВАЛ, НИЖНИЙ РУЛЕВОГО УПРАВЛЕНИЯ - ЗАМЕНА
6433700
-
-
0.6
K : MATIZ (M200), M : MATIZ (M100/M150), B : DAMAS/LABO

P146E04
Показать иллюстрациюПеревод текста в иллюстрациях


РУЛЕВОЕ КОЛЕСО И РУЛЕВАЯ КОЛОНКА - ПОПЕРЕЧНАЯ РУЛЕВАЯ ТЯГА (647)

ОПИСАНИЕ ОПЕРАЦИИ
НАЗНАЧЕНИЕ
КОД
МОДЕЛЬ
К
M
В
1
. НАКОНЕЧНИК ПОПЕРЕЧНОЙ РУЛЕВОЙ ТЯГИ И (ИЛИ) РЕГУЛИРОВОЧНАЯ ВТУЛКА - ЗАМЕНА
.
.
.
.
Правый
6470500
-
0.4
0.6
Левый
6470600
-
0.4
0.6
Оба
6470700
-
0.6
1.1
2
. ПОПЕРЕЧНАЯ РУЛЕВАЯ ТЯГА - ЗАМЕНА
.
.
.
.
Правый
6471100
-
1.0
1.0
Левый
6471200
-
1.0
1.0
Оба
6471300
-
1,2
1.6
3
. ЧЕХОЛ, РЕЕЧНЫЙ МЕХАНИЗМ - ЗАМЕНА
.
.
.
.
Правый
6472100
-
0.5
0.5
Левый
6472200
-
0.5
0.5
Оба
6472400
-
0,9
0,9
4
. РЫЧАГ, МАЯТНИКОВЫЙ И/ИЛИ ВТУЛКА - ЗАМЕНА
6472300
-
-
1.0
5
. ЧЕХОЛ, ПОПЕРЕЧНАЯ РУЛЕВАЯ ТЯГА - ЗАМЕНА
.
.
.
.
Правый
6472500
-
-
0.6
Левый
6472600
-
-
0.6
Оба
6472700
-
-
1.1
6
. ТЯГА В СБОРЕ, ПРОДОЛЬНАЯ РУЛЕВОГО УПРАВЛЕНИЯ - ЗАМЕНА
6472900
-
-
1.0
K : MATIZ (M200), M : MATIZ (M100/M150), B : DAMAS/LABO
