18. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ

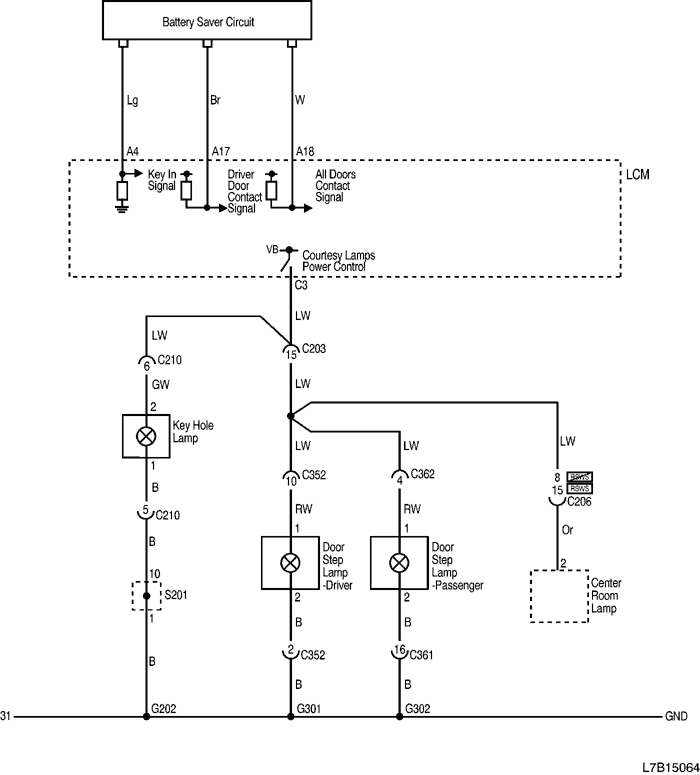

1) ЦЕПЬ ОСВЕЩЕНИЯ САЛОНА ПРИ ОТКРЫТИИ ДВЕРИ (ЗАМОЧНАЯ СКВАЖИНА, ПОДНОЖКА ДВЕРИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С206 (контакт 10, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| C206 (контакт 18, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| С210 (контакт 10, белый) | Приборная панель - корпус замка | Возле середины рулевой колонки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С361 (контакт 18, серый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| С362 (контакт 18, белый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
| G301 | Кузов | На левой поперечине передней панели пола |
| G302 | Кузов | На правой поперечине передней панели пола |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201

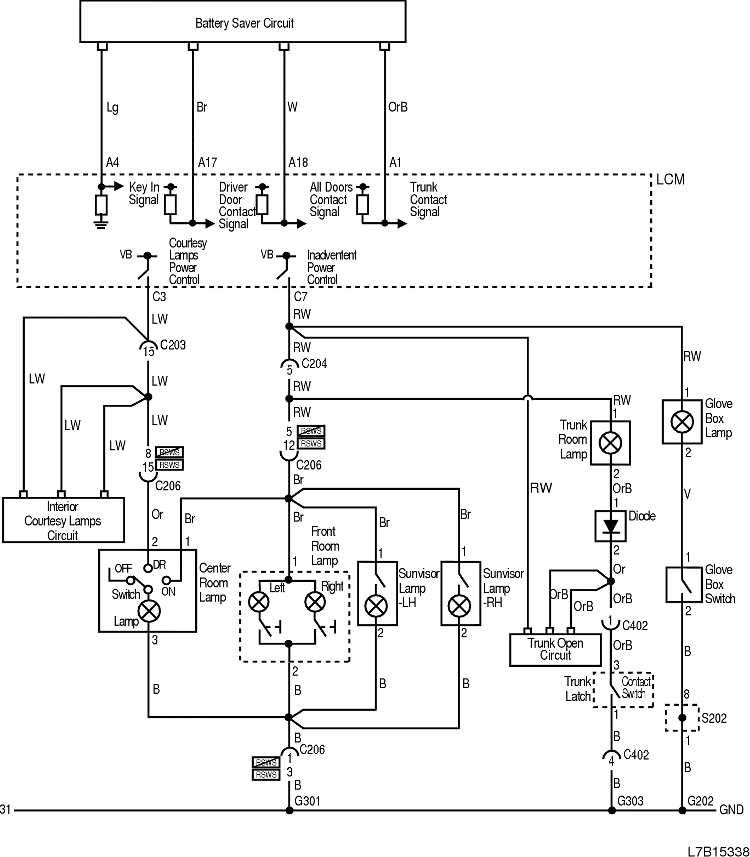

2) ЦЕПЬ ПЛАФОНОВ ОСВЕЩЕНИЯ САЛОНА И ДРУГИХ ЛАМП (СОЛНЦЕЗАЩИТНЫЙ КОЗЫРЕК, ПЕРЧАТОЧНЫЙ ЯЩИК, БАГАЖНЫЙ ОТСЕК)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С206 (контакт 10, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| C206 (контакт 18, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| С402 (контакт 6, белый) | Крышка багажника - кузов | На левой боковой панели в багажном отсеке |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
| G303 | Кузов | Возле задней полки левой задней стойки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

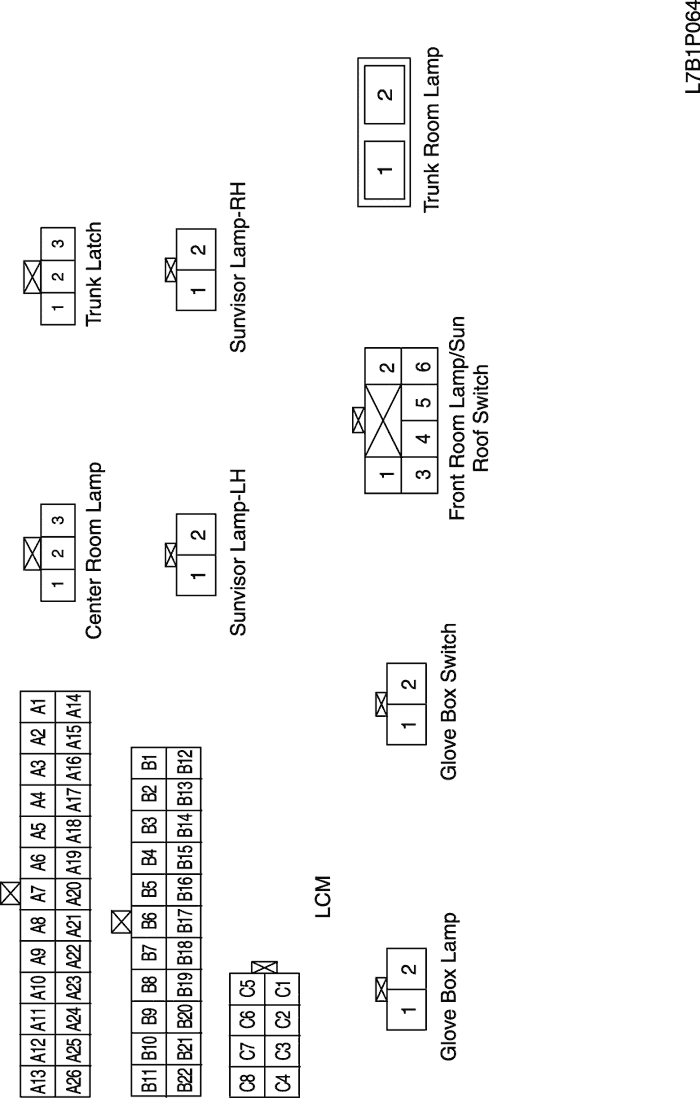

г. КОНТАКТНАЯ КОЛОДКА
S202
3) ЦЕПЬ ПОДСВЕТКИ САЛОНА

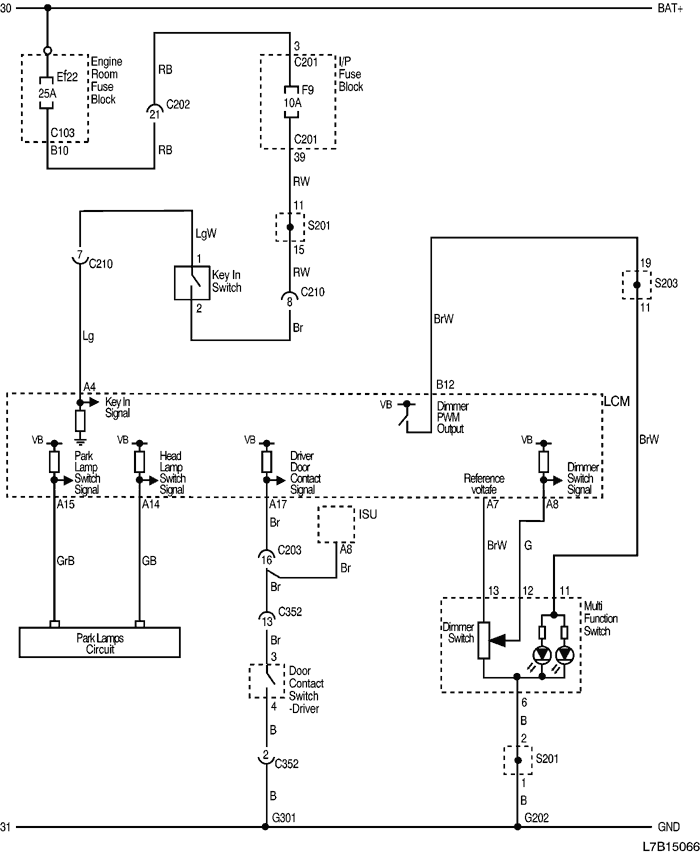

3-1) ЦЕПЬ ПОДСВЕТКИ САЛОНА С РЕГУЛЯТОРОМ ОСВЕЩЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С210 (контакт 10, белый) | Приборная панель - корпус замка | Возле середины рулевой колонки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
| G301 | Кузов | На левой поперечине передней панели пола |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
S203

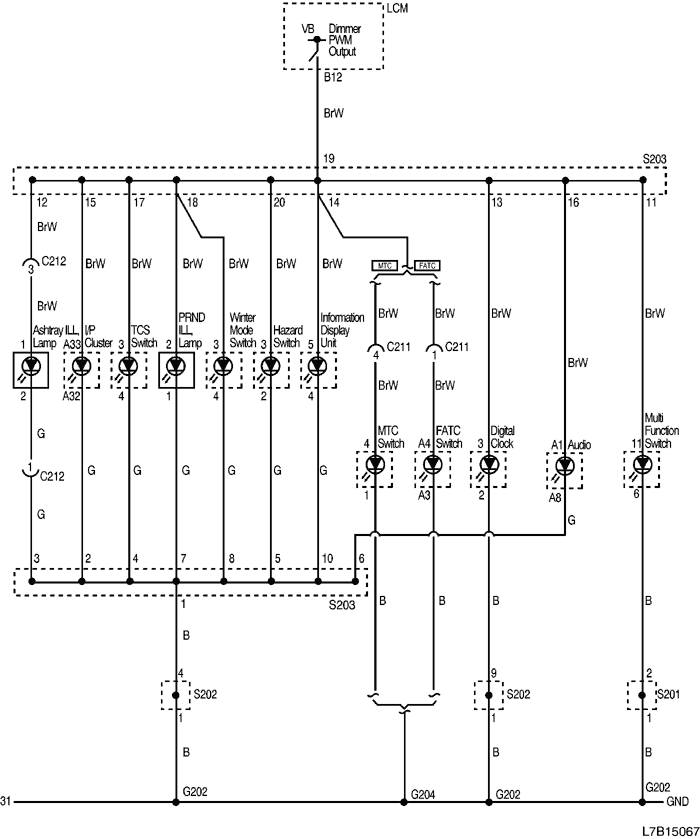

3-2) ЦЕПЬ ЛАМП ПОДСВЕТКИ САЛОНА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C211 (контакт 15, белый) | Приборная панель - A/C | За перчаточным ящиком |
| C211 (контакт 16, белый) | Приборная панель - A/C | За перчаточным ящиком |
| C212 (контакт 4, белый) | Приборная панель - пепельница | За пепельницей |
| G201 | Приборная панель | Возле диагностического разъема |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
| G204 | A/C | Правая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

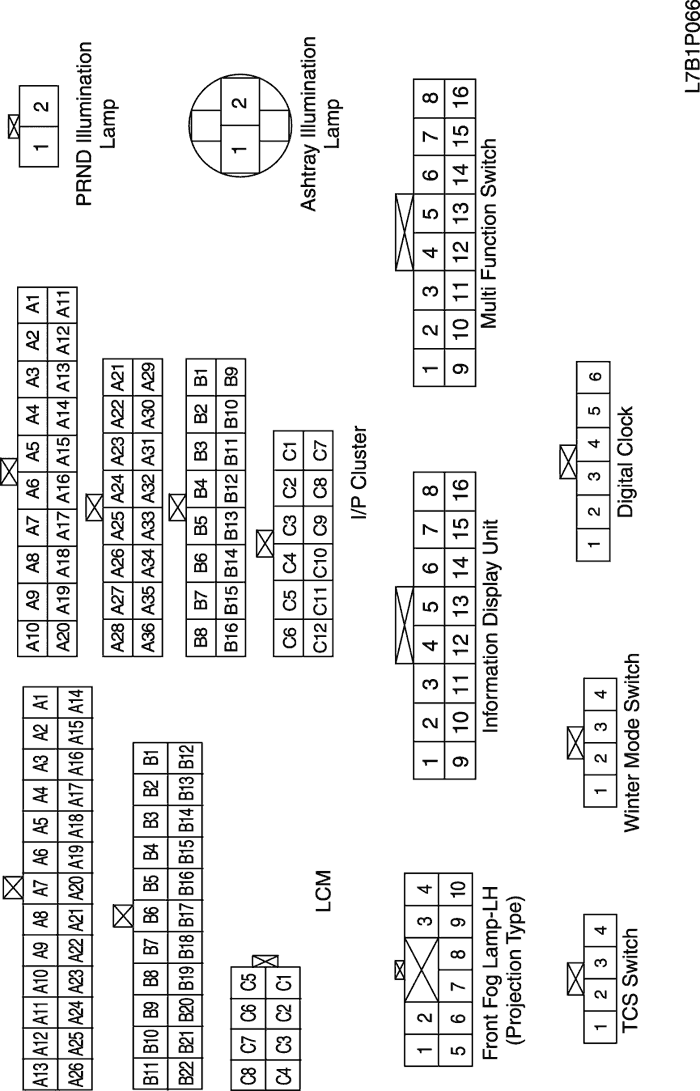

г. КОНТАКТНАЯ КОЛОДКА
S201
S202
S203
