24. КОНТРОЛЛЕР АВТОМОБИЛЯ
1) ЦЕПЬ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ И ДИАГНОСТИКИ

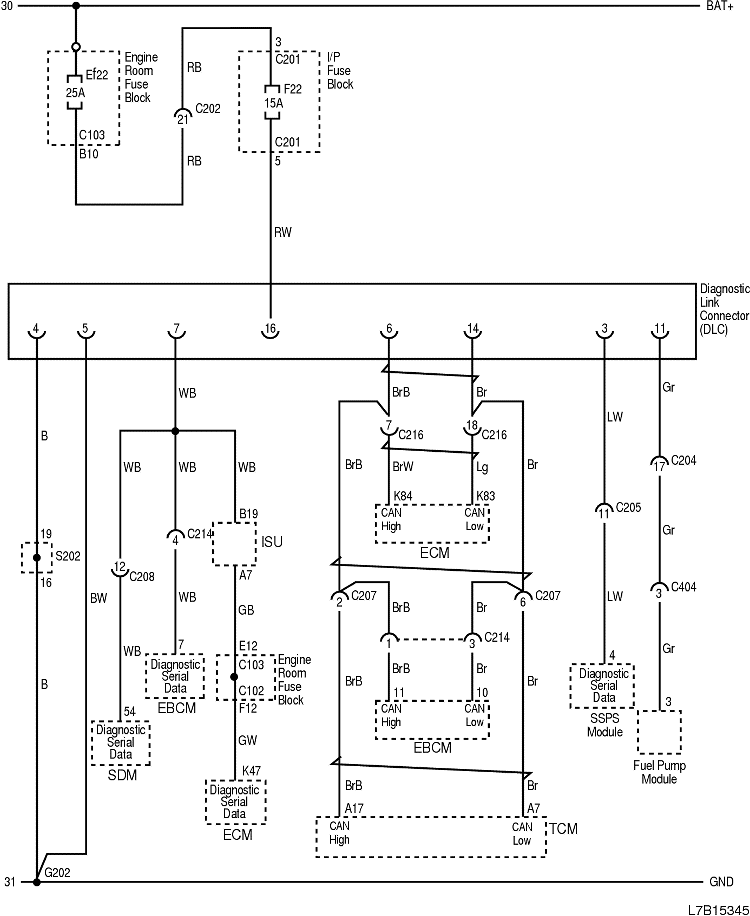

1-1) ЦЕПЬ С МКПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C208 (контакт 16, белый) | Подушка безопасности - приборная панель | За аудиосистемой в центре приборной панели |
| C214 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| C404 (контакт 12, белый) | Кузов - топливный насос | Под серединой задней поперечины |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

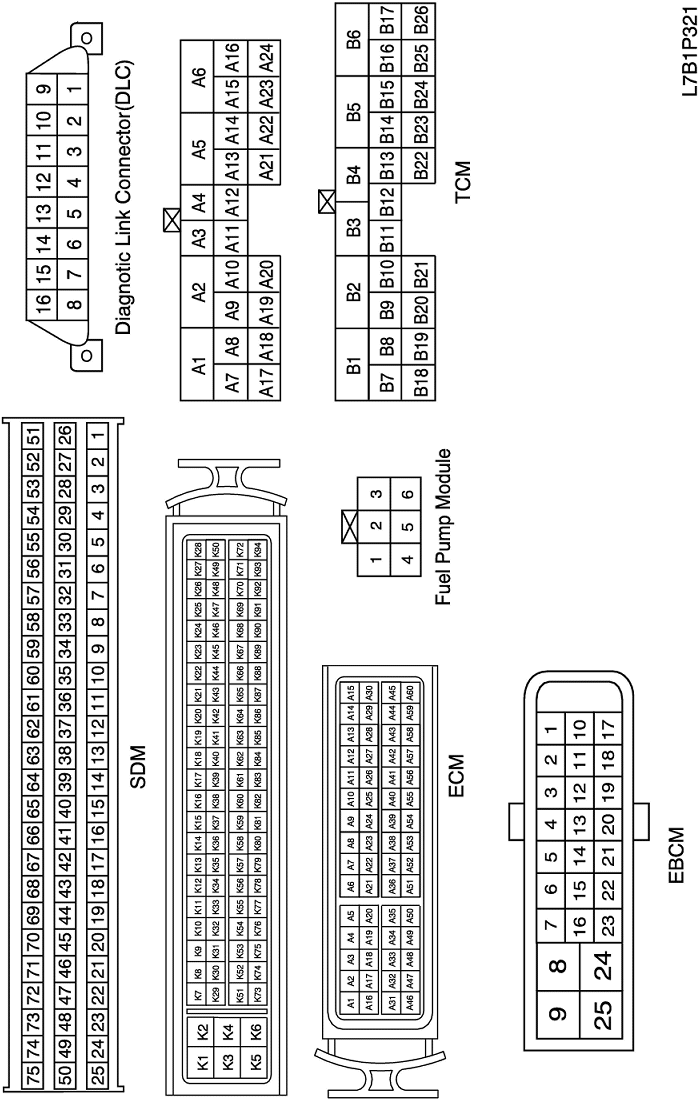

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

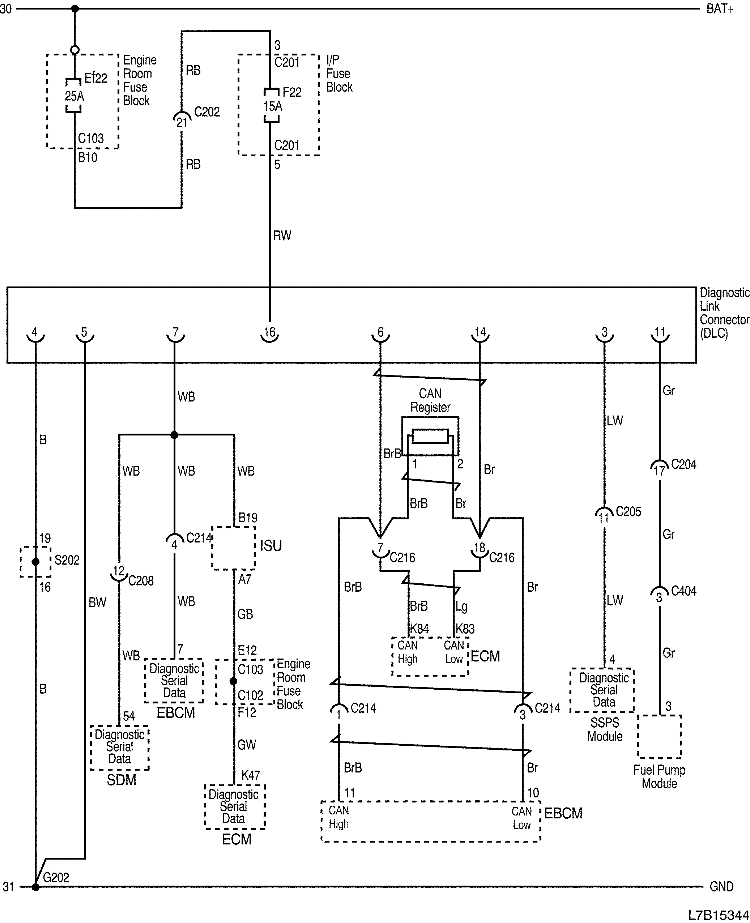

1-2) ЦЕПЬ С АКПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C208 (контакт 16, белый) | Подушка безопасности - приборная панель | За аудиосистемой в центре приборной панели |
| C214 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| C404 (контакт 12, белый) | Кузов - топливный насос | Под серединой задней поперечины |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202
2) БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ СО ВСТРОЕННОЙ ЛОГИКОЙ (ISU)
2-1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ И ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С104 (контакт 8, серый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G301 | Кузов | На левой поперечине передней панели пола |

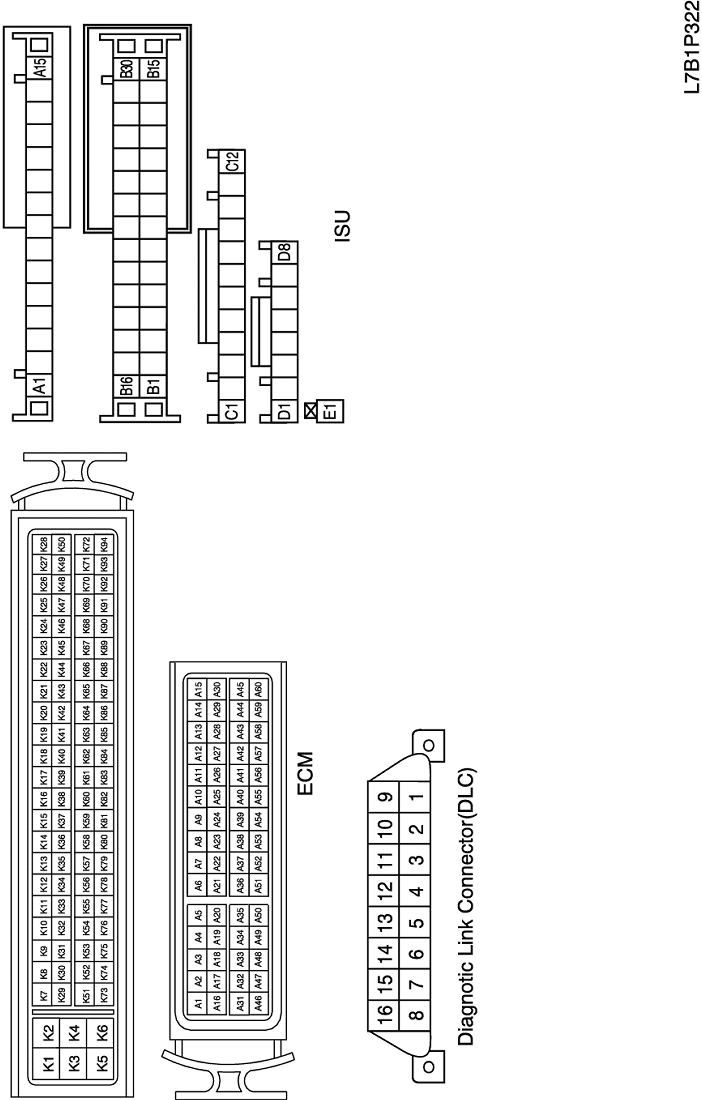

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2-2) ЦЕПЬ ОБОГРЕВА СТЕКОЛ И OSRVM, УКАЗАТЕЛЕЙ ПОВОРОТА И ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ, ЗАПИРАНИЯ ДВЕРЕЙ И ЗВУКОВОГО ПРЕДУПРЕЖДЕНИЯ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

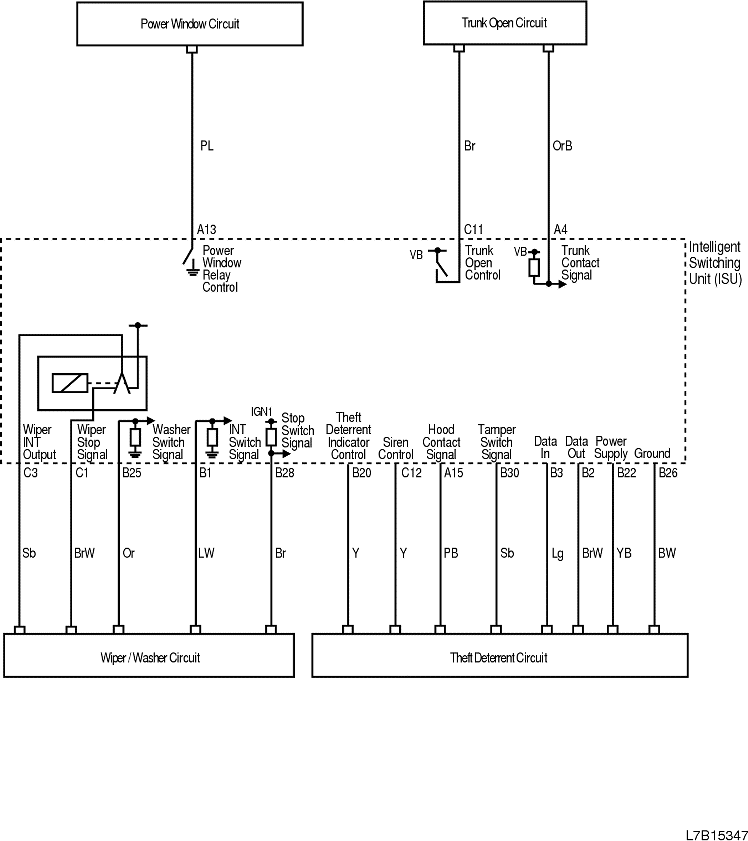

2-3) ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ, ОТКРЫТИЯ БАГАЖНИКА, СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ И ПРОТИВОУГОННОЙ СИСТЕМЫ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3) КОНТРОЛЛЕР ОСВЕЩЕНИЯ (LCM)

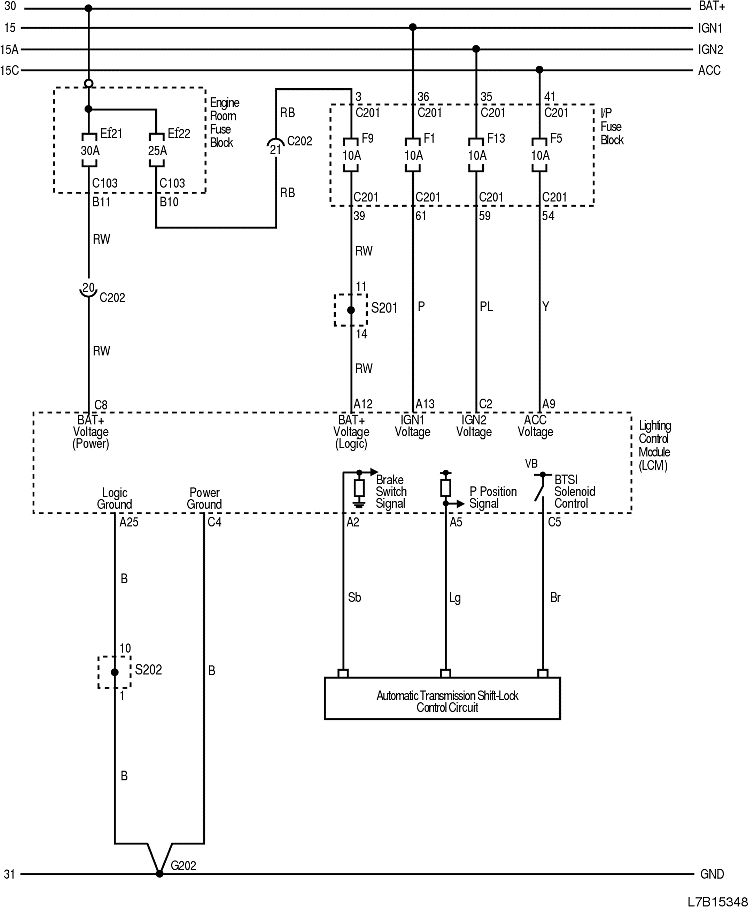

3-1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ И УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202
3-2) ЦЕПЬ СИСТЕМЫ СБЕРЕЖЕНИЯ ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ, ФАР И ПРОТИВОТУМАННЫХ ФАР И ФОНАРЕЙ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3-3) ЦЕПЬ НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА (OSRVM) И ПОДСВЕТКИ САЛОНА
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
