3. КОНТРОЛЛЕР УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЭСУД, ECC16C39)

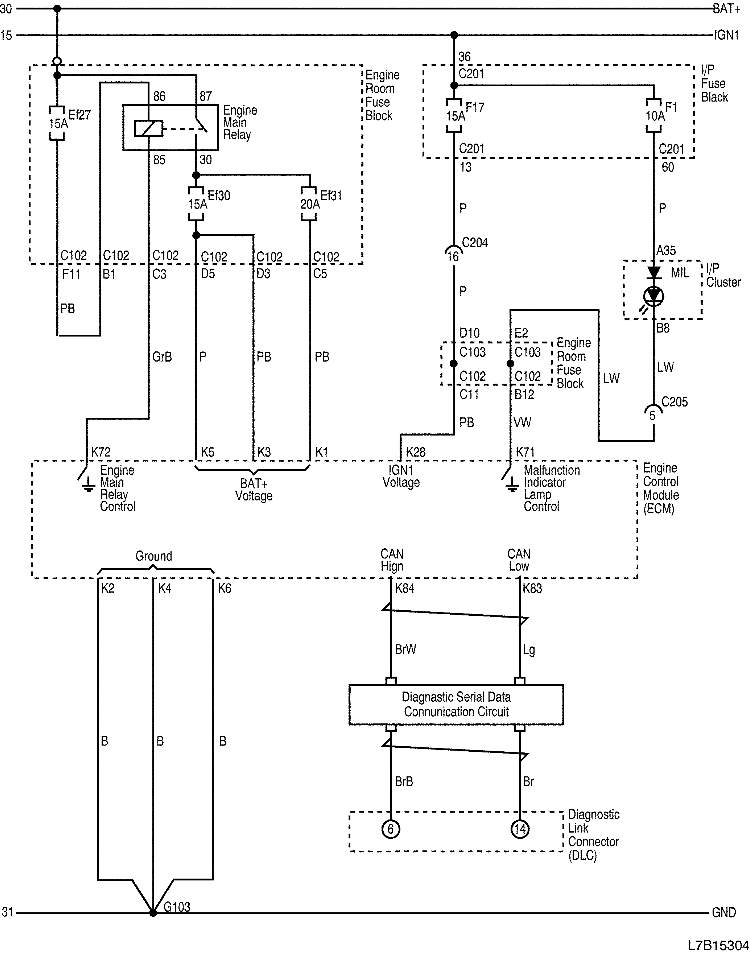

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ, ИНДИКАТОРНОЙ ЛАМПЫ НЕИСПРАВНОСТИ, ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G103 | Двигатель | Между блоком предохранителей в моторном отсеке и аккумуляторной батареей |

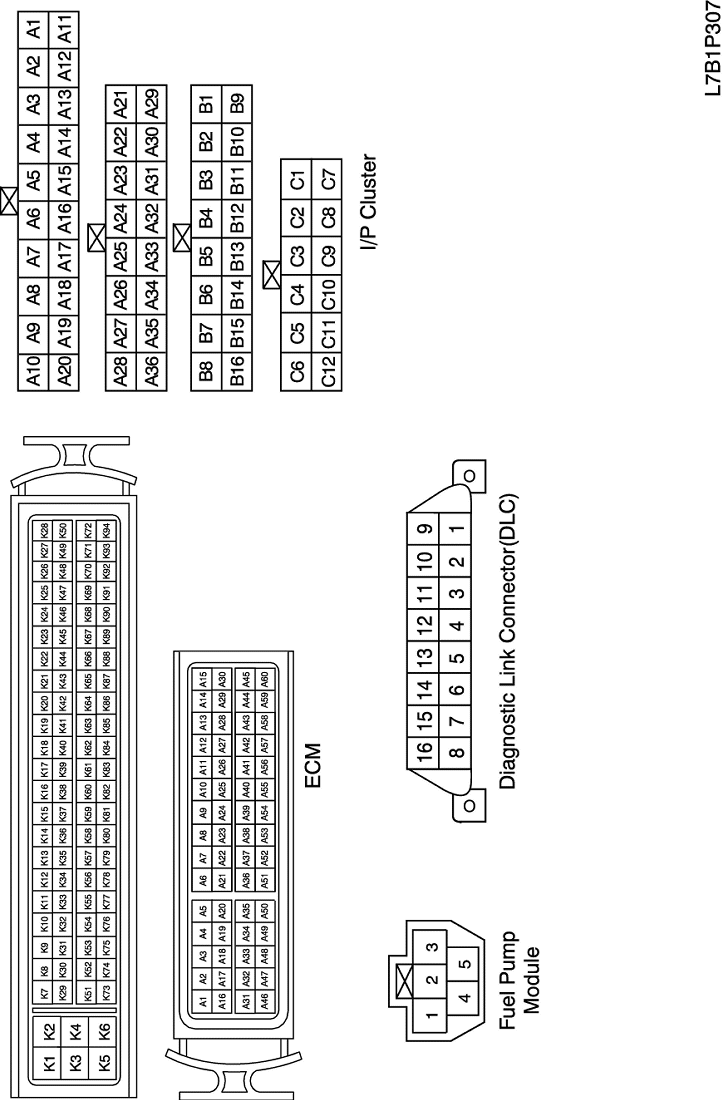

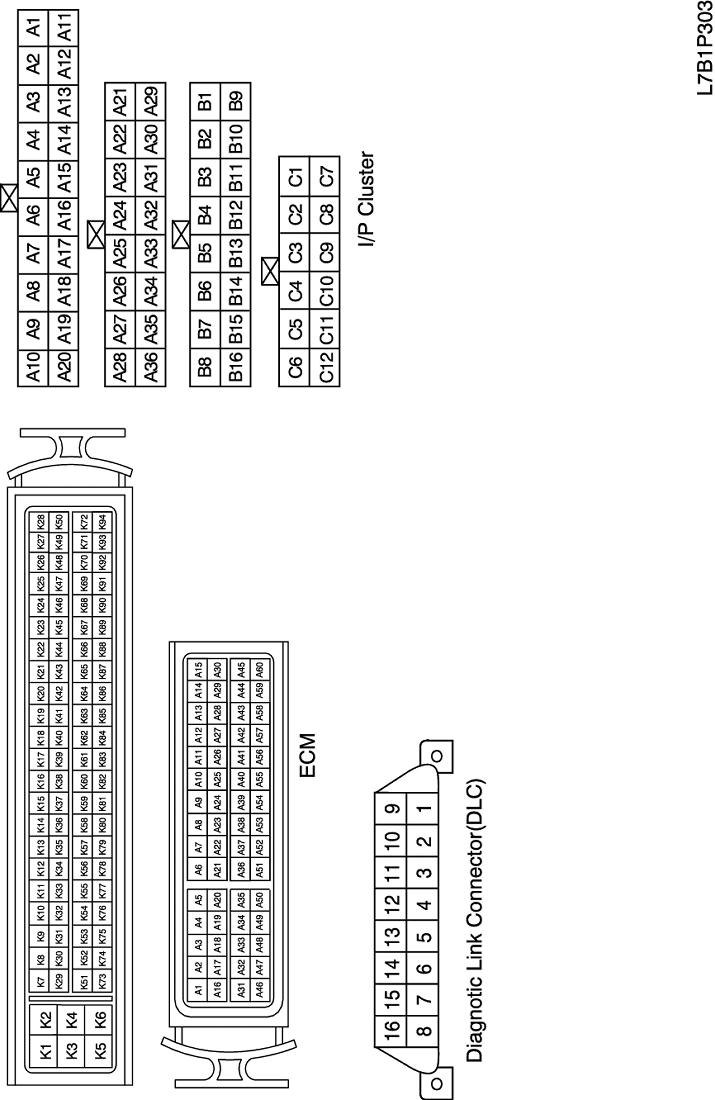

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2) ЦЕПИ ДАТЧИКОВ ДВИГАТЕЛЯ (ACP, ДАВЛЕНИЕ НАДДУВА, EXTS1, EXTS2)

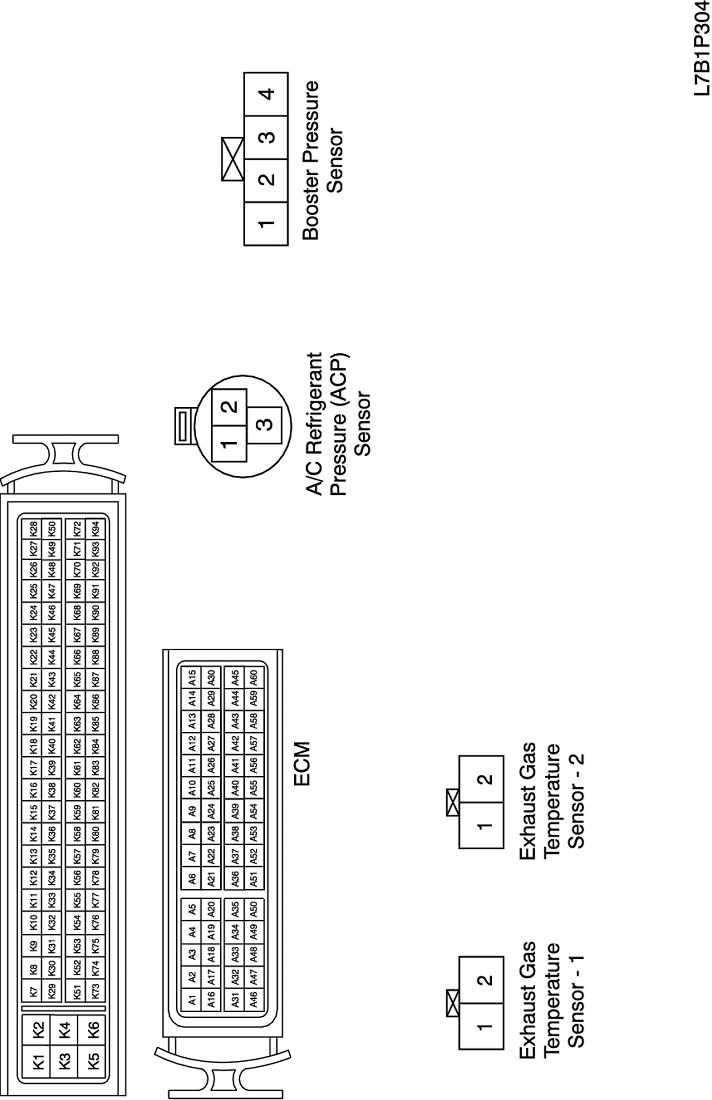

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

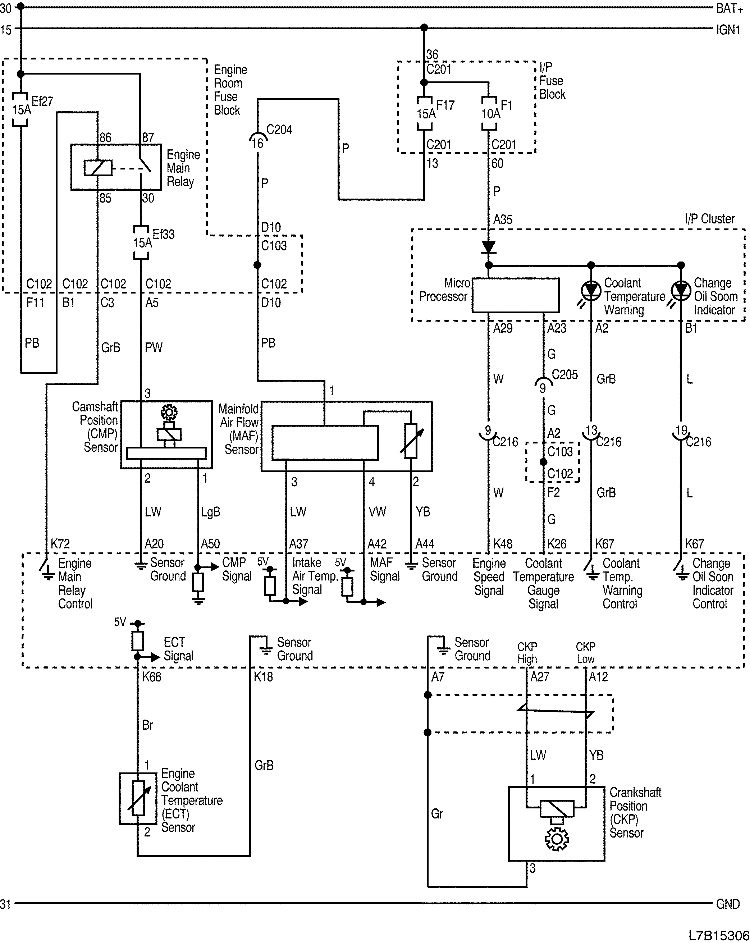

3) ЦЕПИ ДАТЧИКОВ ДВИГАТЕЛЯ (CMP, MAF, ECT, CKP)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |

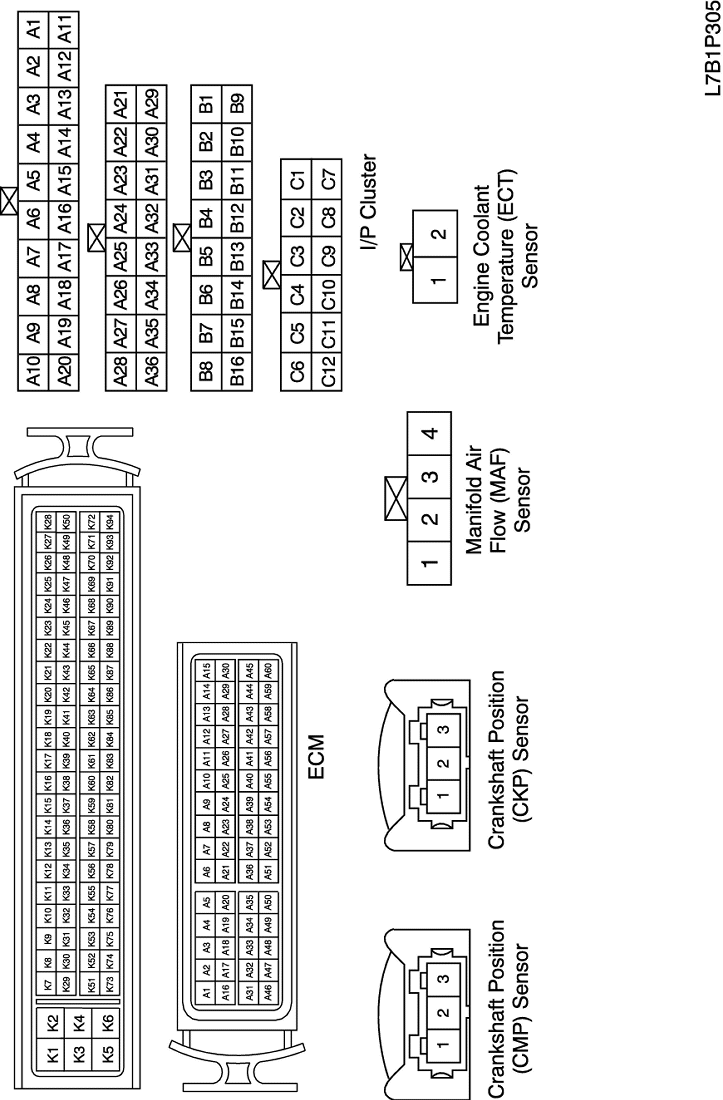

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

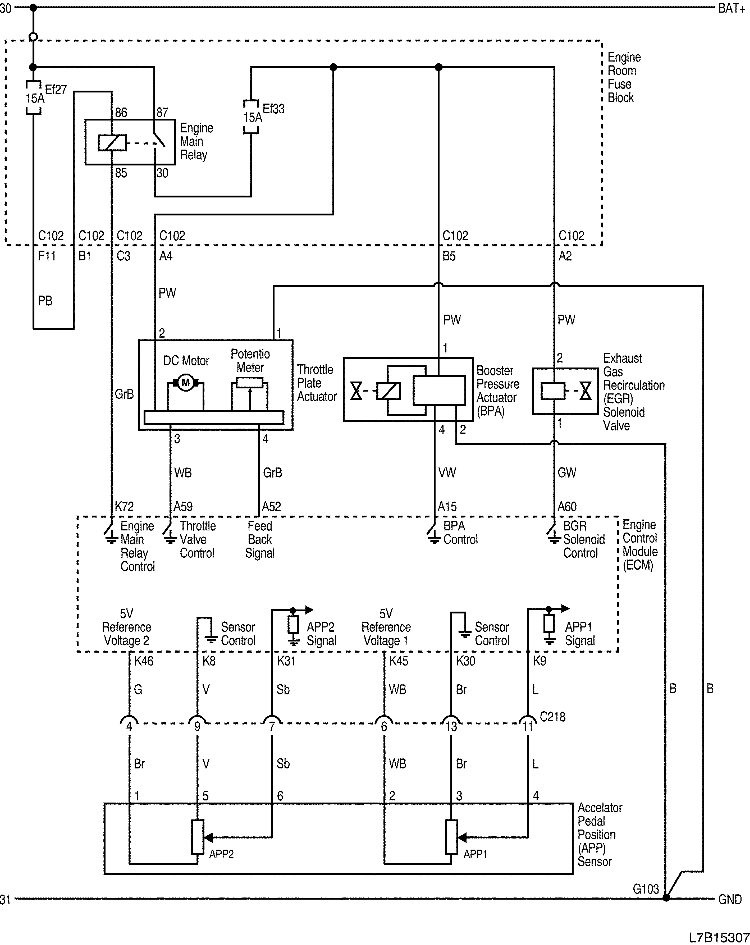

4) ЦЕПИ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, BPA, РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ И ДАТЧИКА APP
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C218 (контакт 15, белый) | Двигатель - кузов | Коробка разъемов внизу правой передней стойки |
| G103 | Двигатель | Между блоком предохранителей в моторном отсеке и аккумуляторной батареей |

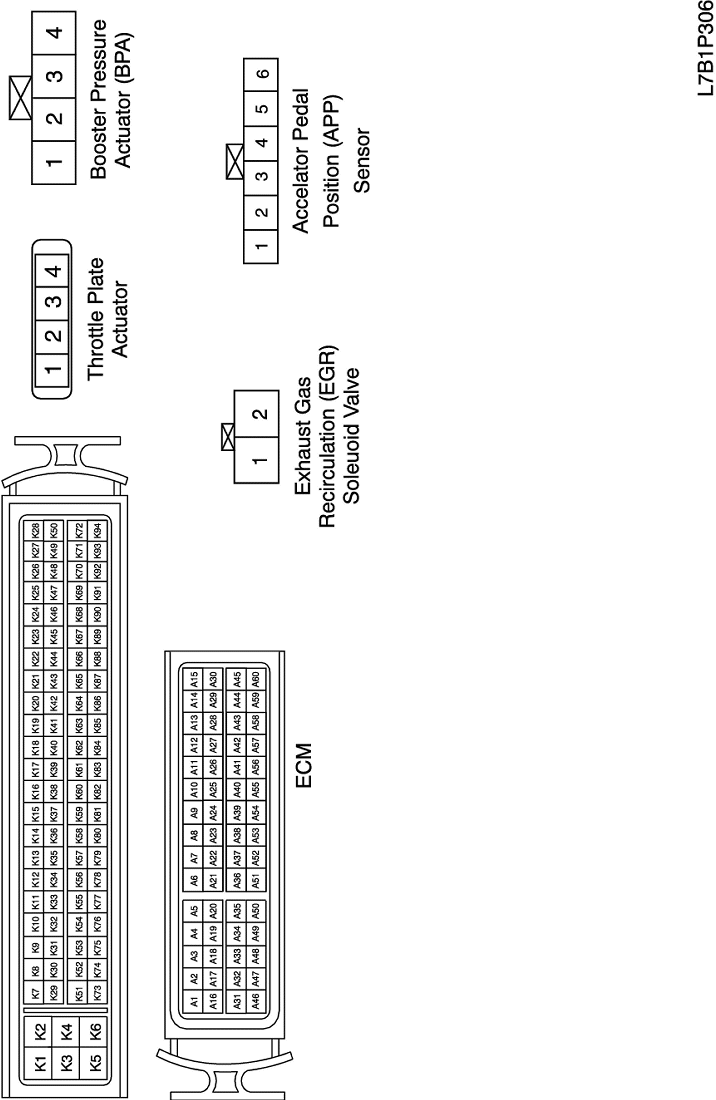

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

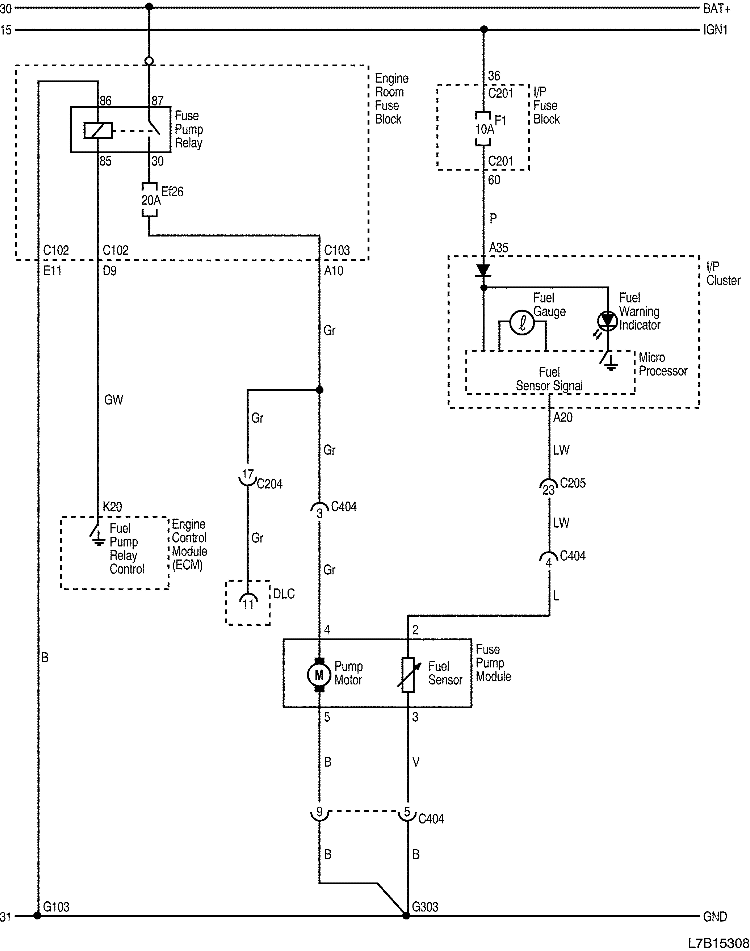

5) ЦЕПЬ ТОПЛИВНОГО НАСОСА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C404 (контакт 12, белый) | Кузов - топливный насос | Под серединой задней поперечины |
| G103 | Двигатель | Между блоком предохранителей в моторном отсеке и аккумуляторной батареей |
| G303 | Кузов | Возле задней полки левой задней стойки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

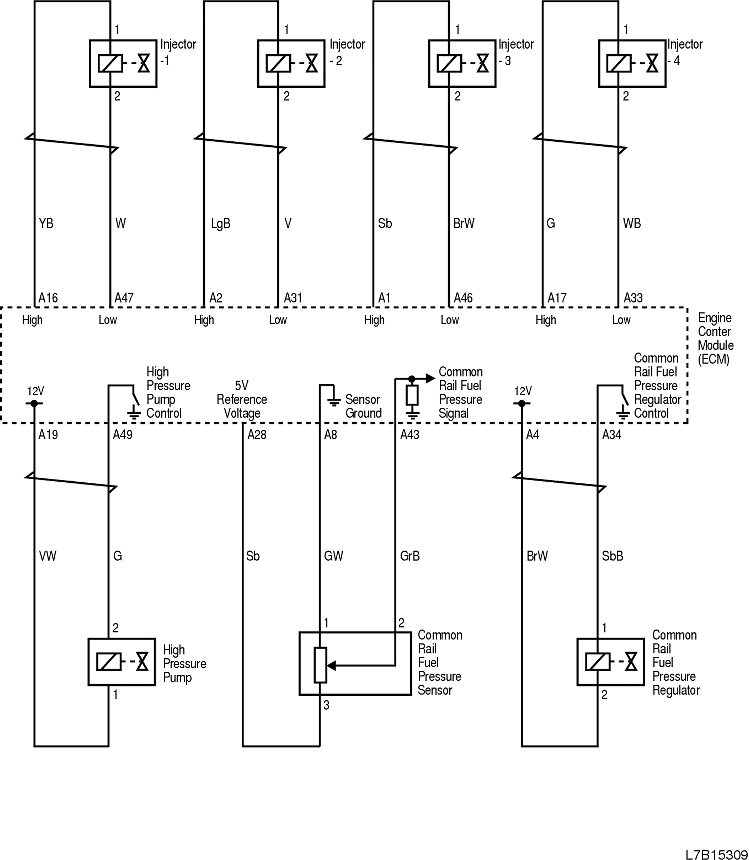

6) ЦЕПЬ ФОРСУНОК И ТОПЛИВОПРОВОДОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C106 (контакт 12, черный) | Двигатель - впуск | Спереди внизу головки цилиндров |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G104 | Двигатель | Передняя и центральная часть блока цилиндров двигателя |

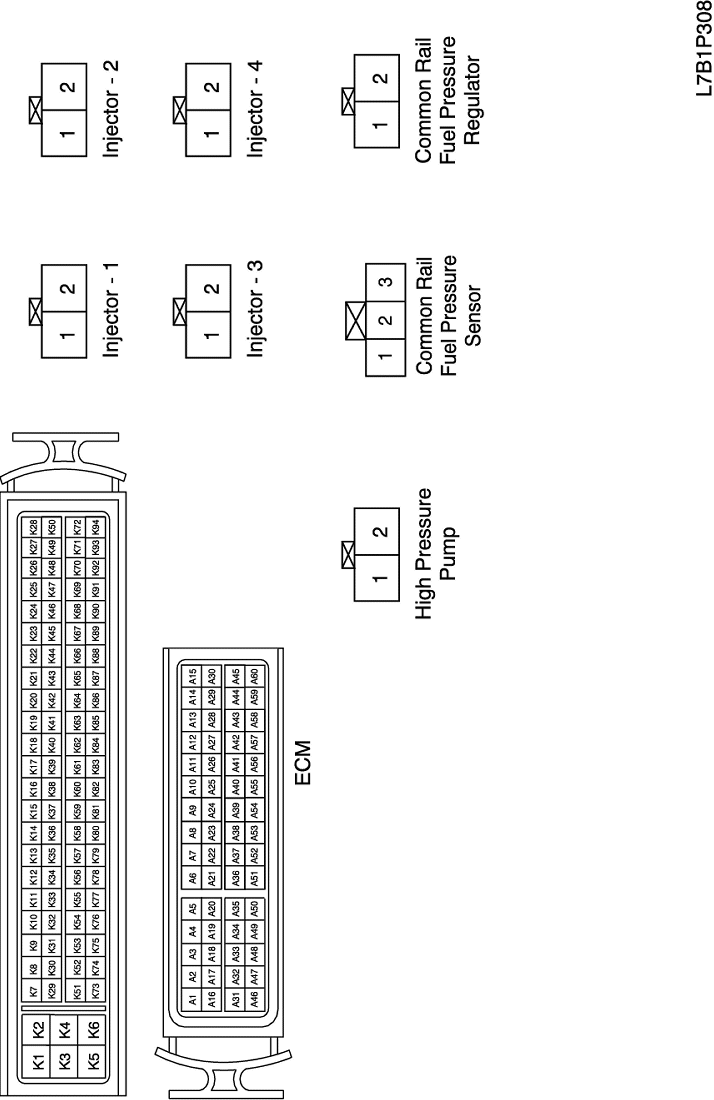

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
7) ДАТЧИК WIF, ДАТЧИК ДАВЛЕНИЯ DPF И ДАТЧИК НАГРЕВАТЕЛЯ ТОПЛИВА/ТЕМПЕРАТУРЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |

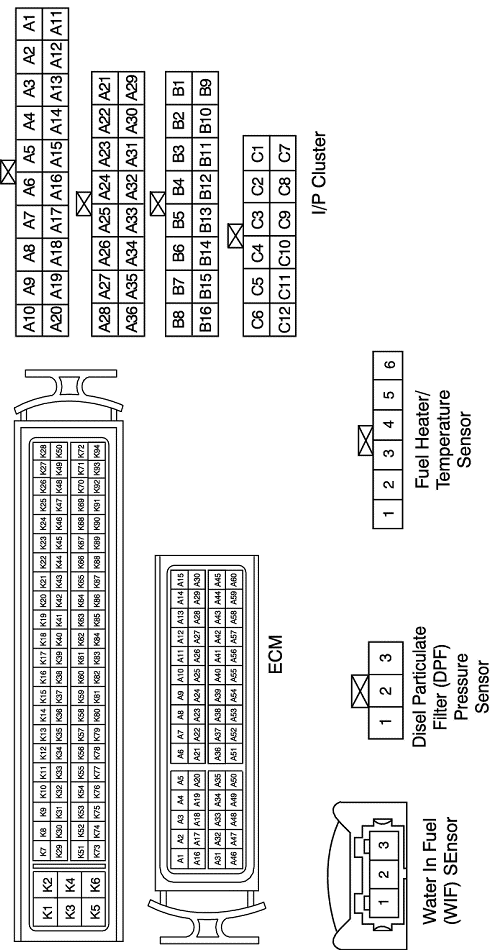

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
8) ЦЕПЬ УПРАВЛЕНИЯ СВЕЧАМИ ПРЕДПУСКОВОГО ПОДОГРЕВА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| G103 | Двигатель | Между блоком предохранителей в моторном отсеке и аккумуляторной батареей |

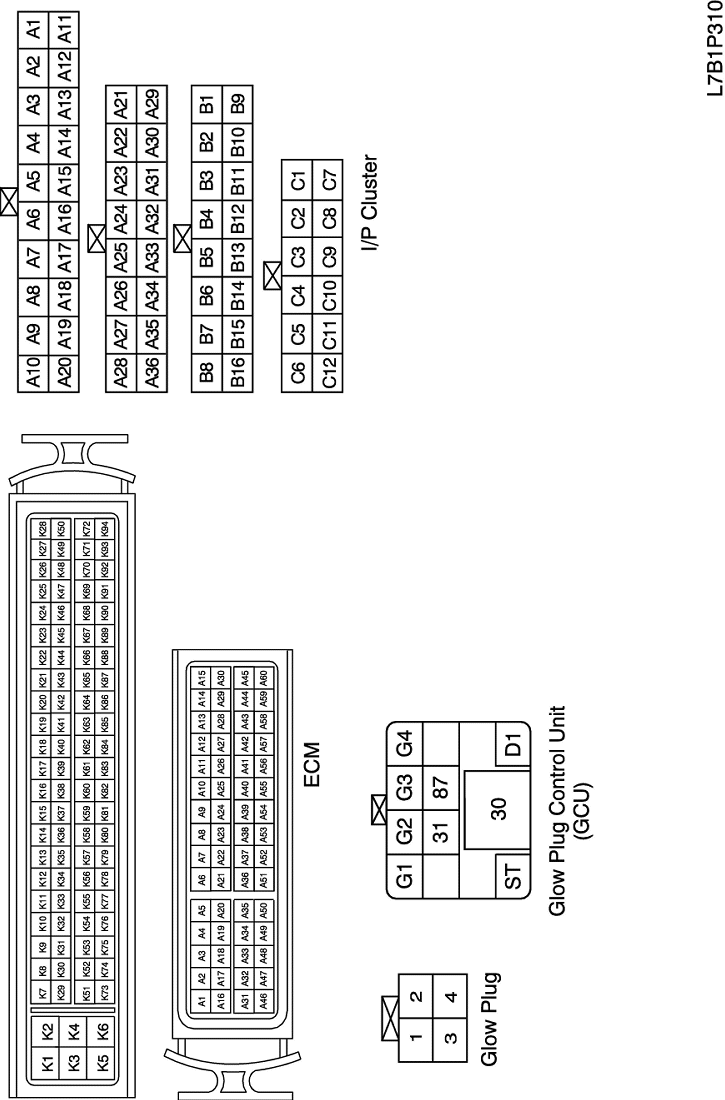

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

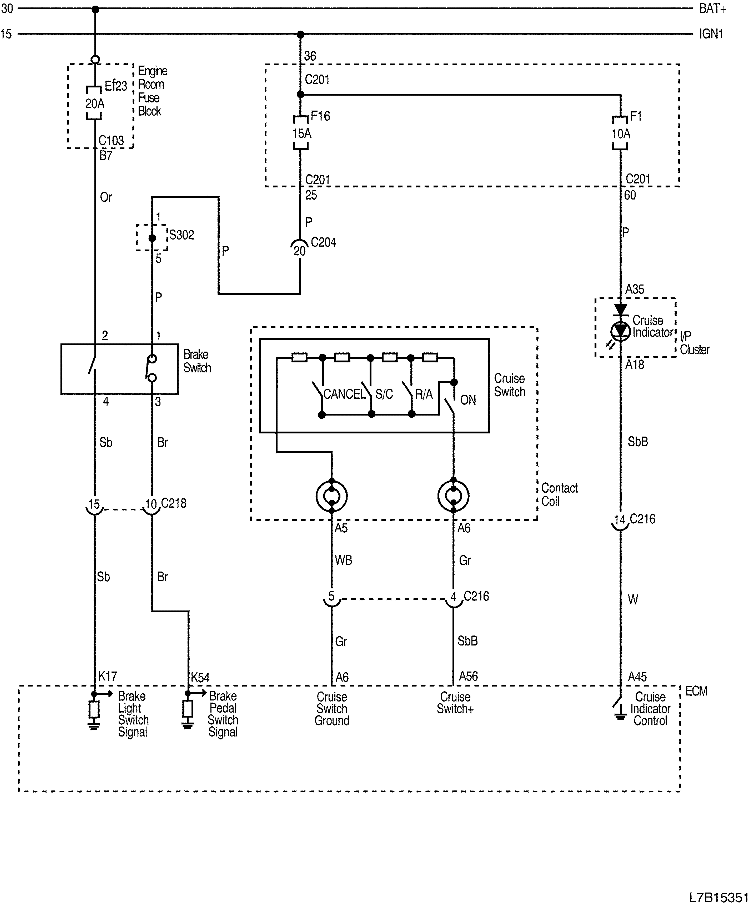

9) ЦЕПЬ СИСТЕМЫ ПОДДЕРЖАНИЯ СКОРОСТИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |

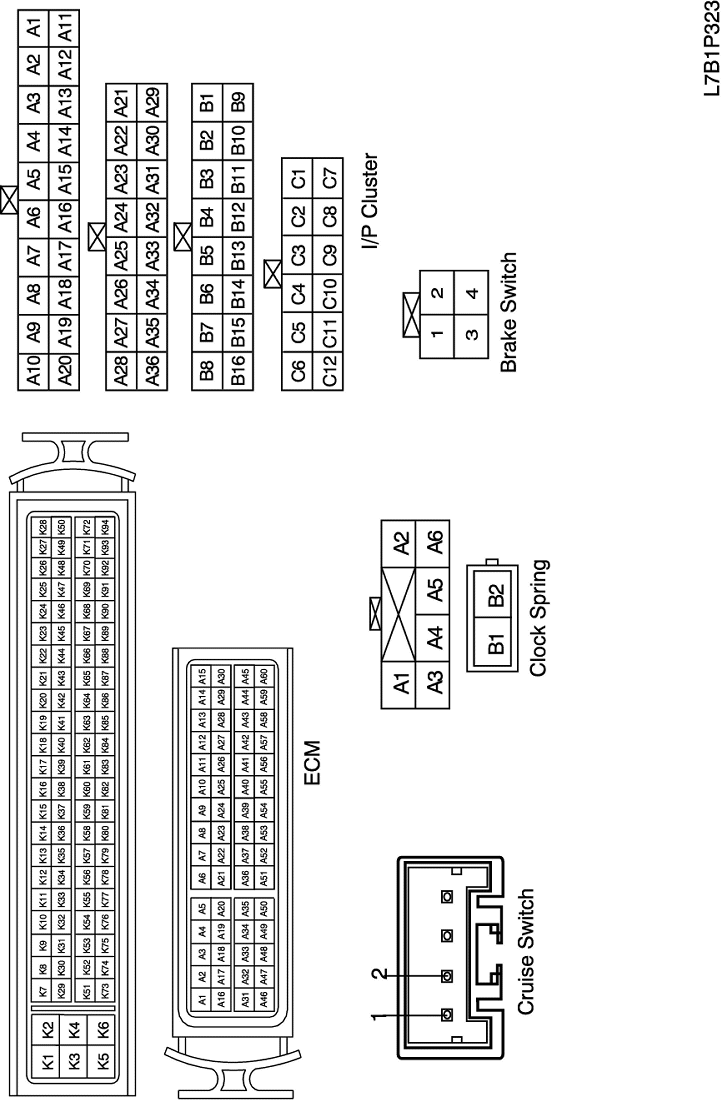

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S301
S302
10) ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ, ПОДСИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C218 (контакт 15, белый) | Двигатель - кузов | Коробка разъемов внизу правой передней стойки |

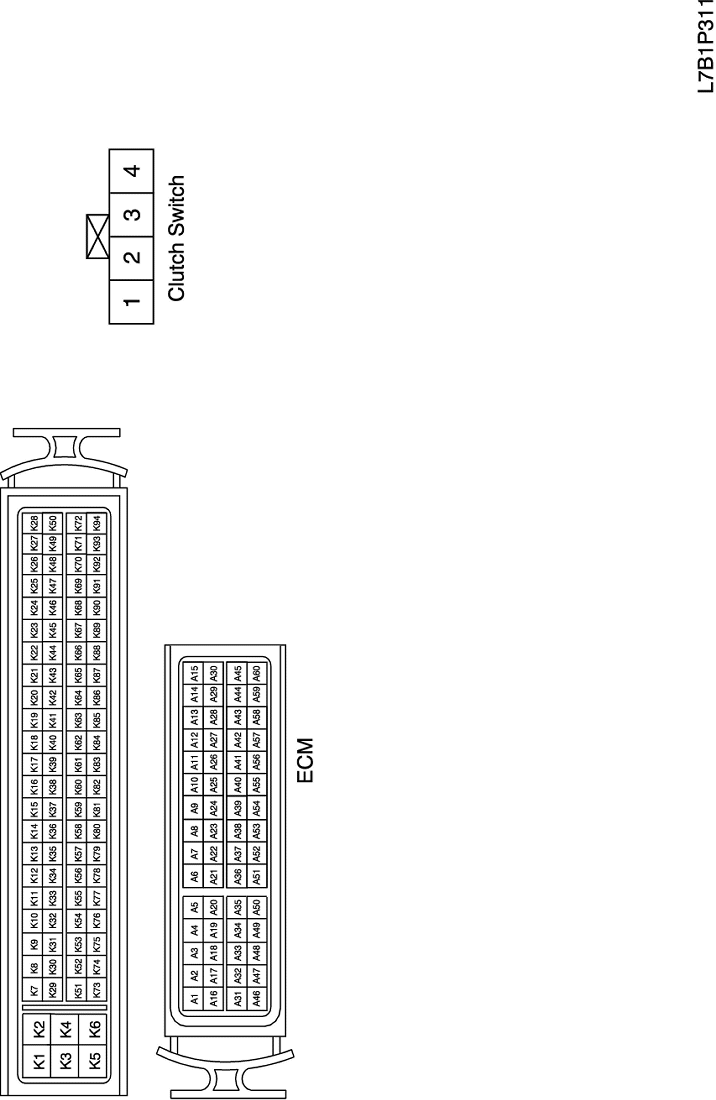

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
