8. АБС (антиблокировочная тормозная система)

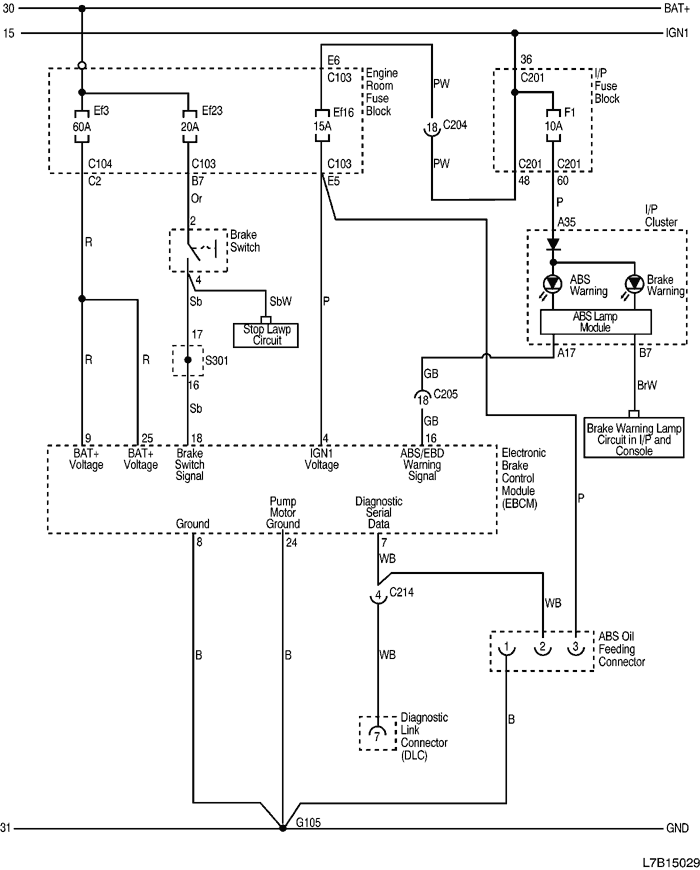

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ, КОНТРОЛЬНЫХ ЛАМП, ПЕРЕКЛЮЧАТЕЛЕЙ И ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С104 (контакт 8, серый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C214 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| G105 | Кузов | Под электронным блоком управления тормозами |

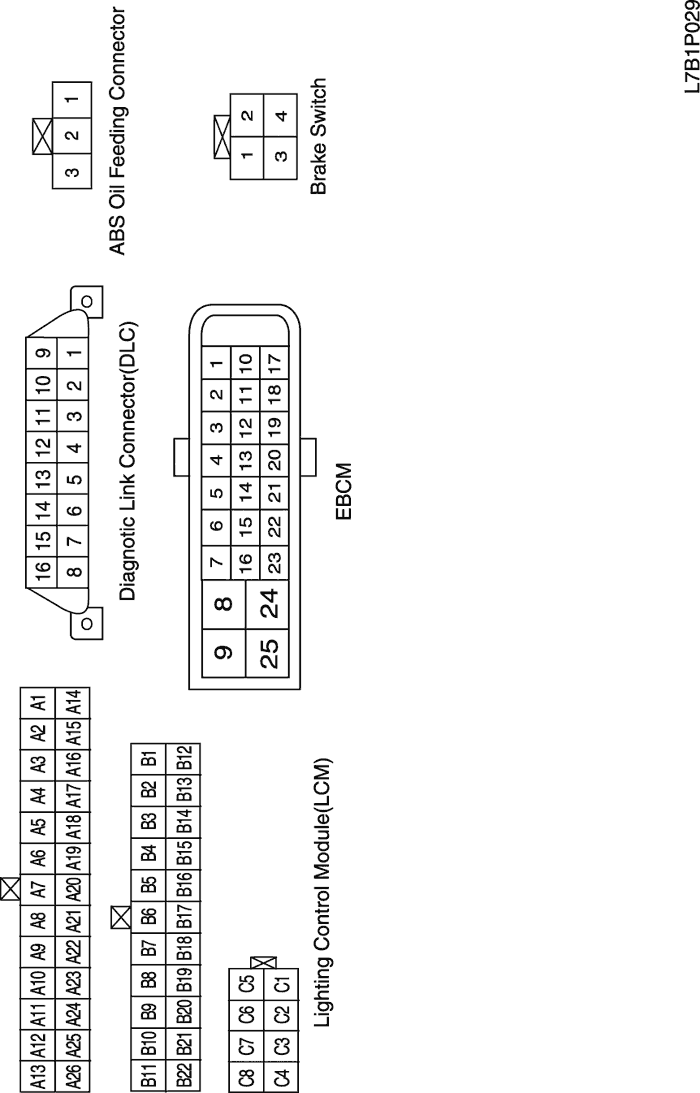

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

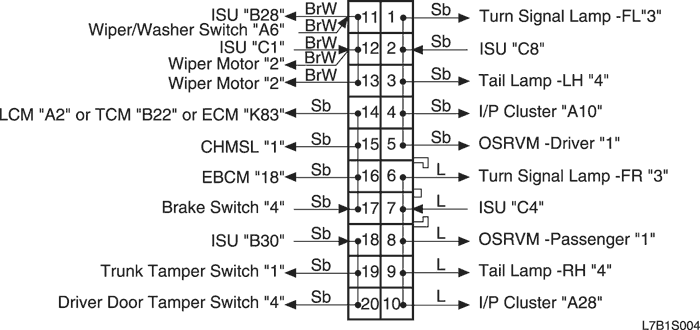

г. КОНТАКТНАЯ КОЛОДКА
S301

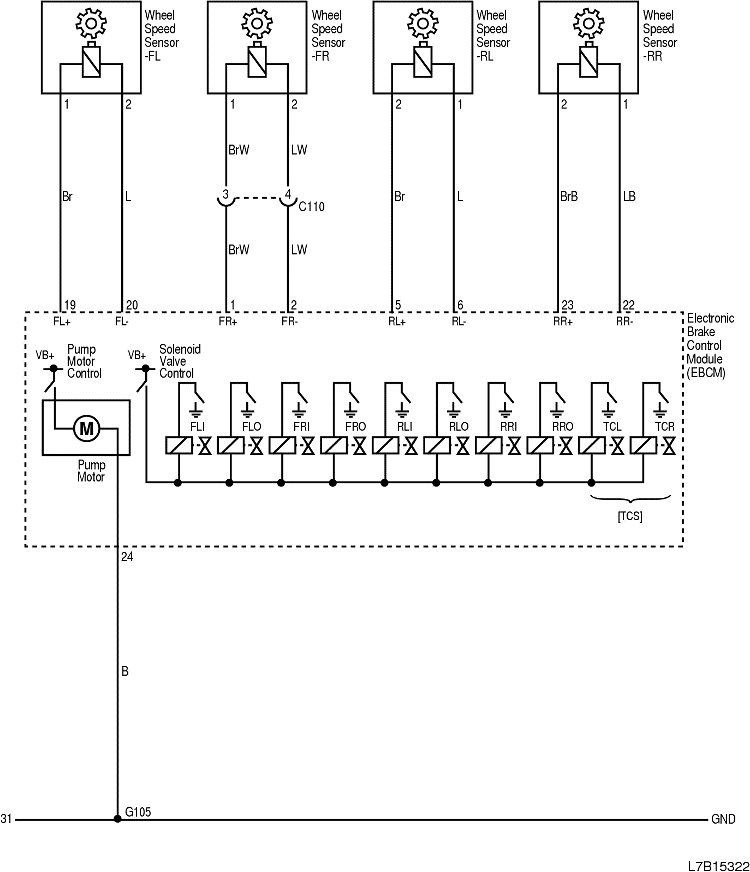

2) ЦЕПЬ ДАТЧИКА СКОРОСТИ КОЛЕСА И КЛАПАНА ГИДРАВЛИЧЕСКОГО МОДУЛЯТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С110 (контакт 2, серый) | Кузов - подрамник кузова | Рядом с электродвигателем стеклоочистителя в панели обтекателя |
| С110 (контакт 4, серый) | Кузов - подрамник кузова | Рядом с электродвигателем стеклоочистителя в панели обтекателя |
| G105 | Кузов | Под электронным блоком управления тормозами |

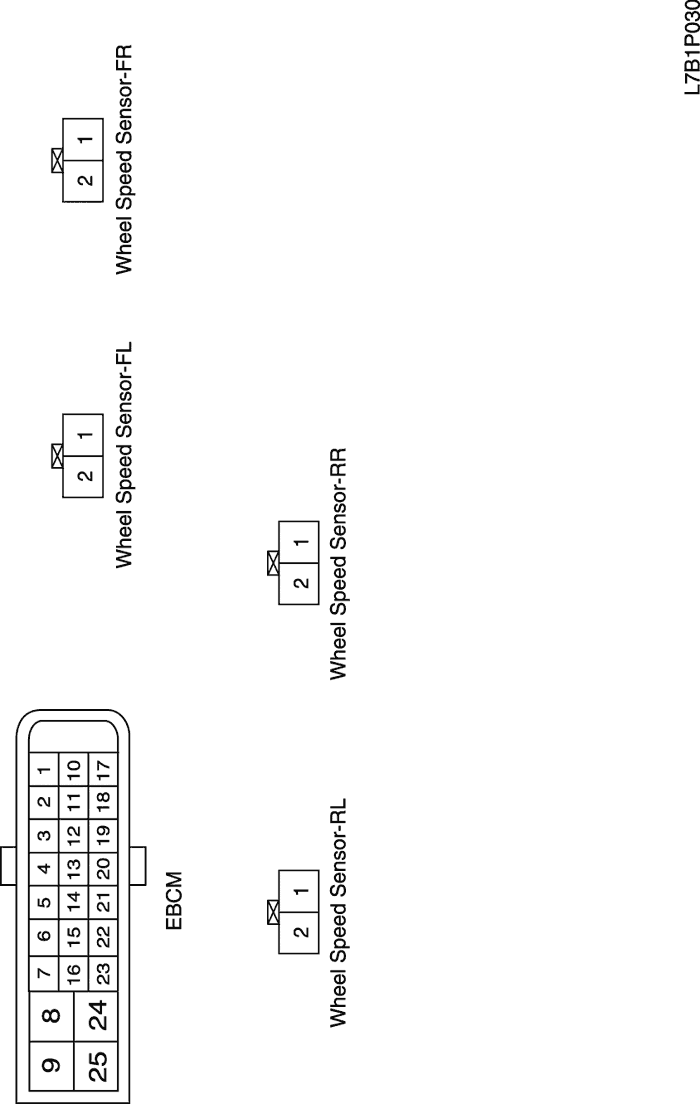

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

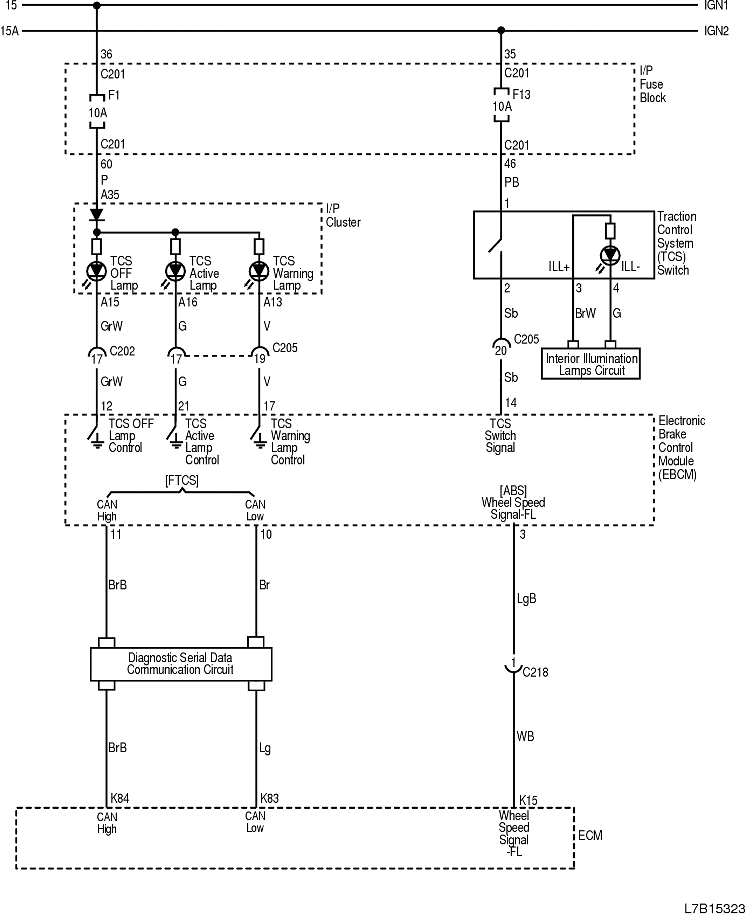

3) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ TCS, СИГНАЛЬНЫХ И ИНДИКАТОРНЫХ ЛАМП И ПЕРЕДАЧИ ДАННЫХ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C214 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| C218 (контакт 15, белый) | Двигатель - кузов | Коробка разъемов внизу правой передней стойки |

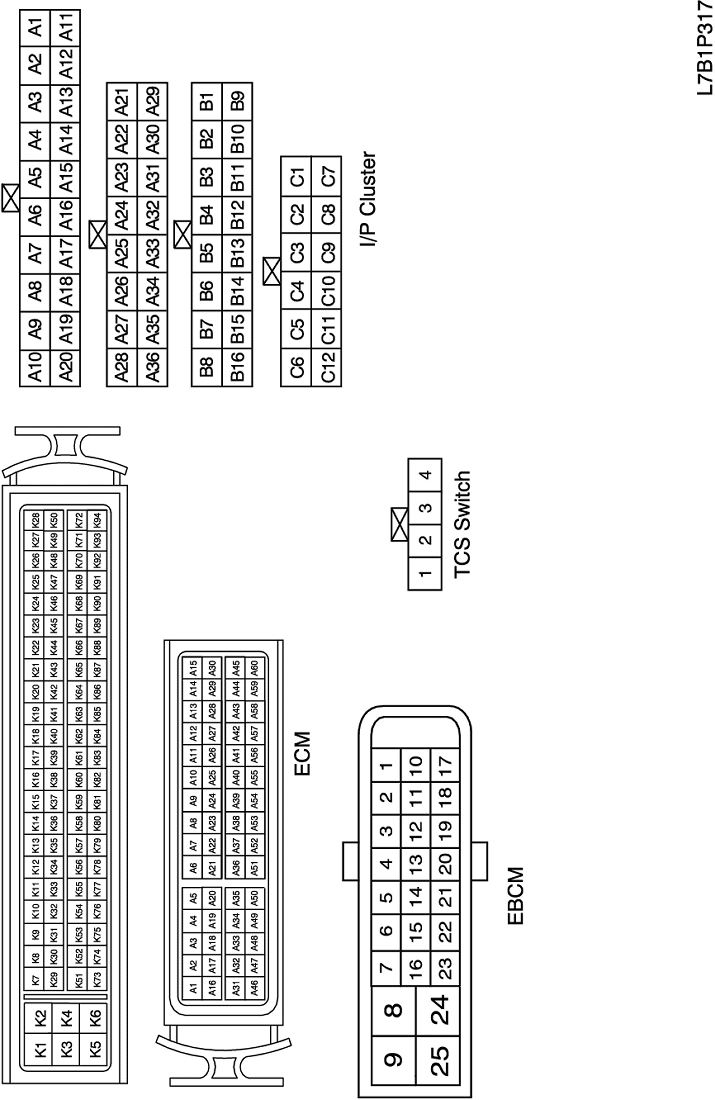

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
