17. EXTERIOR LAMPS
1) HEAD LAMP CIRCUIT

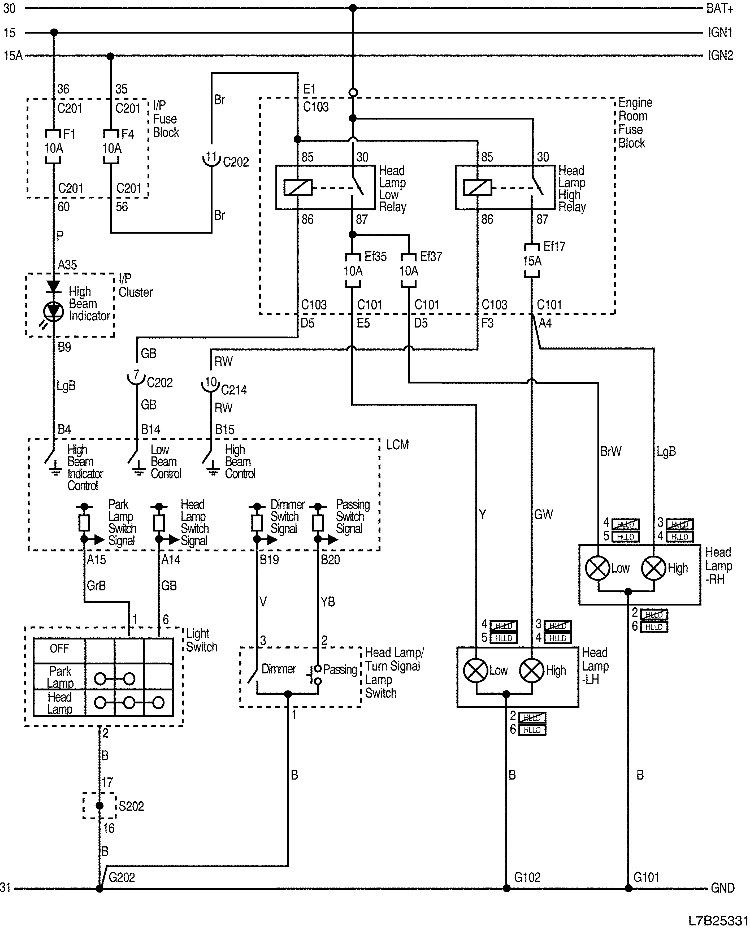

1-1) HEAD LAMP WITHOUT DAYTIME RUNNING LIGHT (DRL)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| G101 |
Front |
Behind left head lamp |
| G102 |
Front |
Behind right head lamp |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

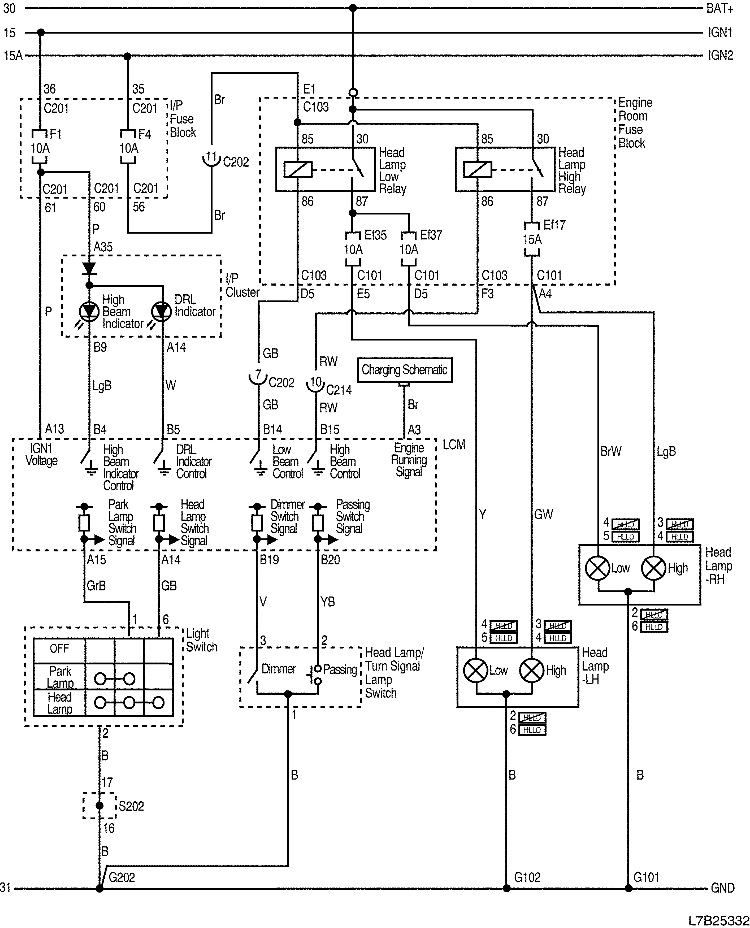

1-2) HEAD LAMP WITH DAYTIME RUNNING LIGHT (DRL)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| G101 |
Front |
Behind left head lamp |
| G102 |
Front |
Behind right head lamp |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

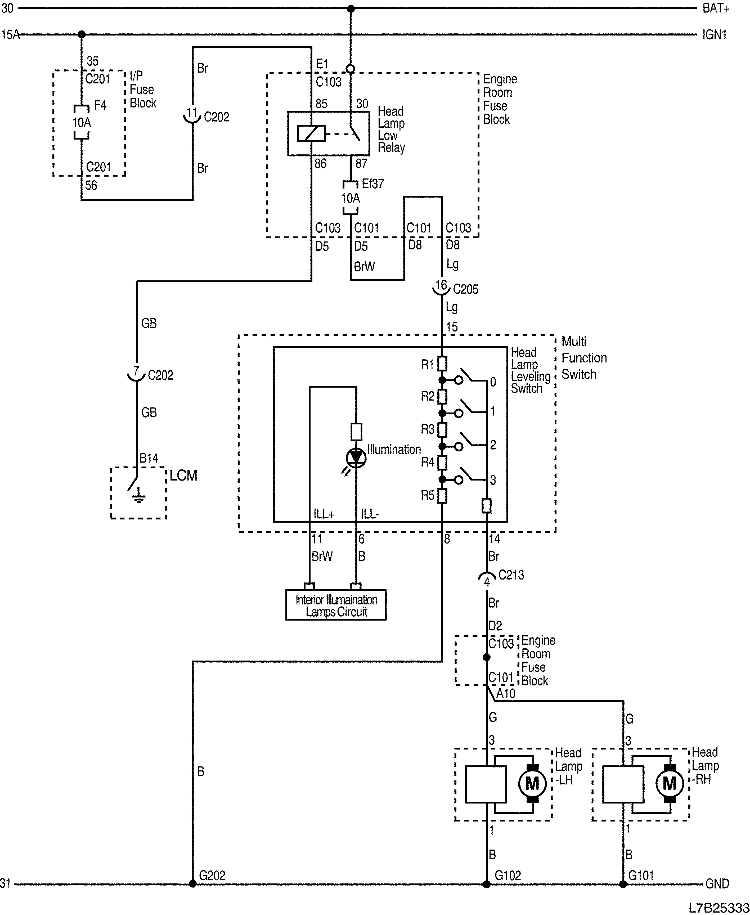

1-3) HEAD LAMP LEVELLING DEVICE (HLLD) CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C213 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| G101 |
Front |
Behind left head lamp |
| G102 |
Front |
Behind right head lamp |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

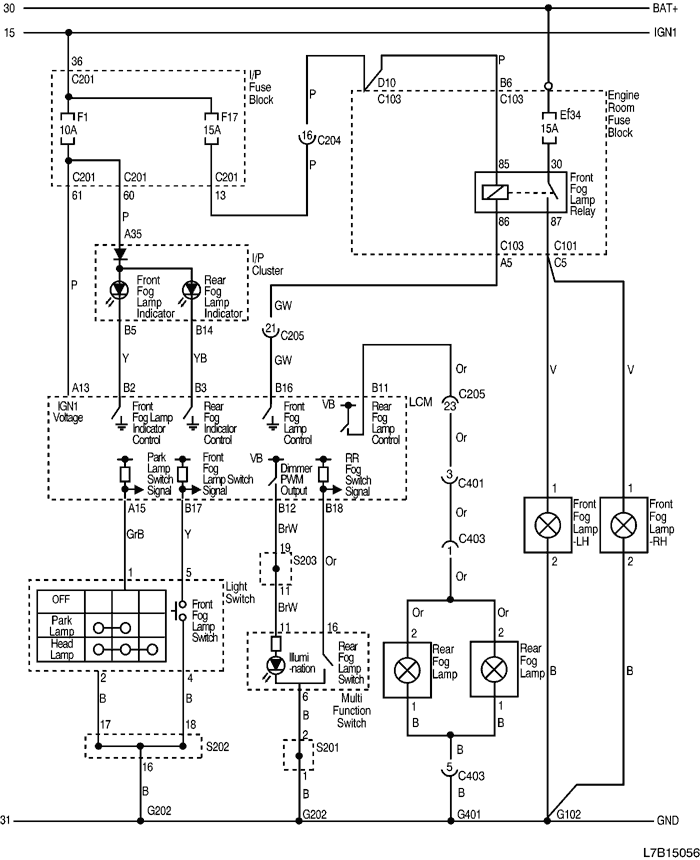

2) FOG LAMPS CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| G102 |
Front |
Behind right head lamp |
| G202 |
IP |
Left bottom of IP center molding |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
S202
S203

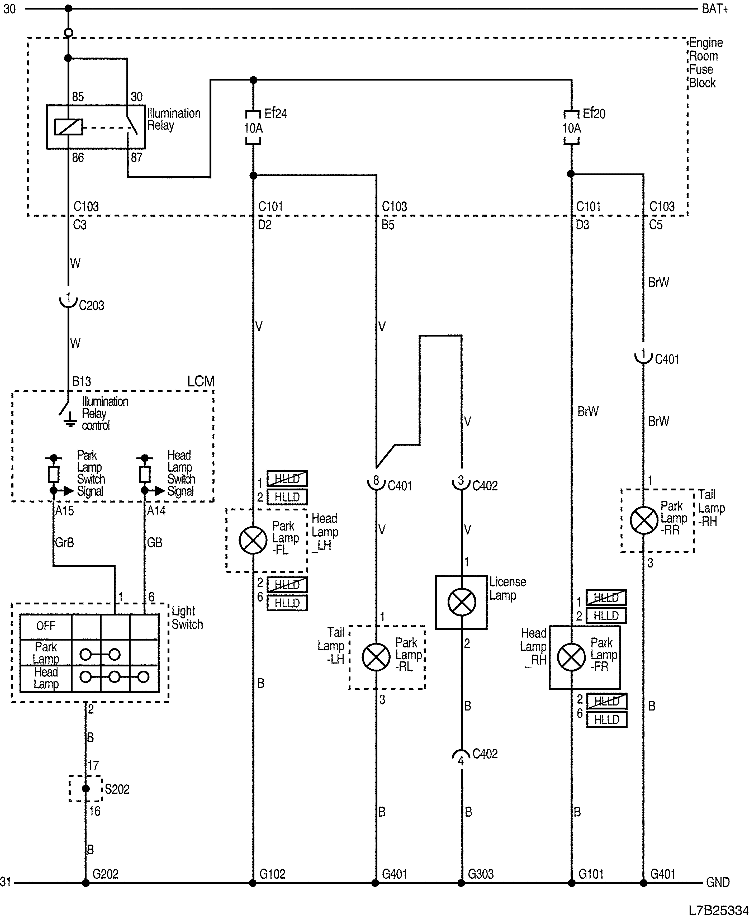

3) PARKING LAMP CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C401 (16 Pin, White) |
Trunk Room - Body |
On the left side panel in trunk room |
| C402 (6 Pin, White) |
Trunk Lid - Body |
On the left side panel in trunk room |
| G101 |
Front |
Behind left head lamp |
| G102 |
Front |
Behind right head lamp |
| G202 |
IP |
Left bottom of IP center molding |
| G303 |
Body |
Near back shelf of left C pillar |
| G401 |
Trunk Room |
Left side panel of trunk room |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

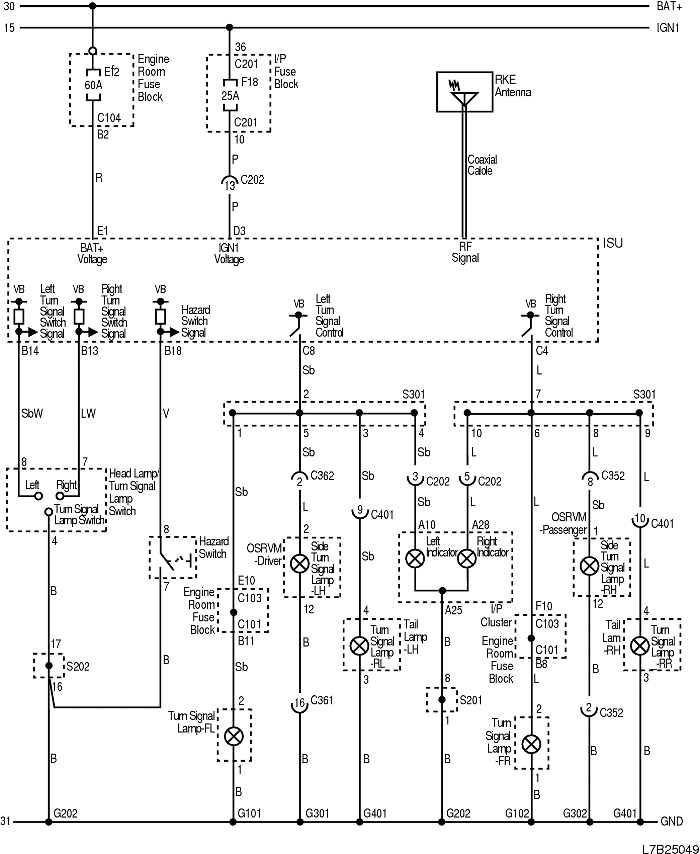

4) TURN SIGNAL AND HAZARD LAMP CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (68 Pin, Black) |
Front - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C104 (8 Pin, Gray) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C352 (18 Pin, White) |
Body - Driver Door |
At the bottom of driver A pillar |
| C361 (18 Pin, Gray) |
Body - Passenger Door |
At the bottom of passenger A pillar |
| C362 (18 Pin, White) |
Body - Passenger Door |
At the bottom of passenger A pillar |
| C401 (16 Pin, White) |
Trunk Room - Body |
On the left side panel in trunk room |
| G101 |
Front |
Behind left head lamp |
| G102 |
Front |
Behind right head lamp |
| G202 |
IP |
Left bottom of IP center molding |
| G301 |
Body |
On the left crossmember of front floor panel |
| G302 |
Body |
On the ringht crossmember of front floor panel |
| G401 |
Trunk Room |
Left side panel of trunk room |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202

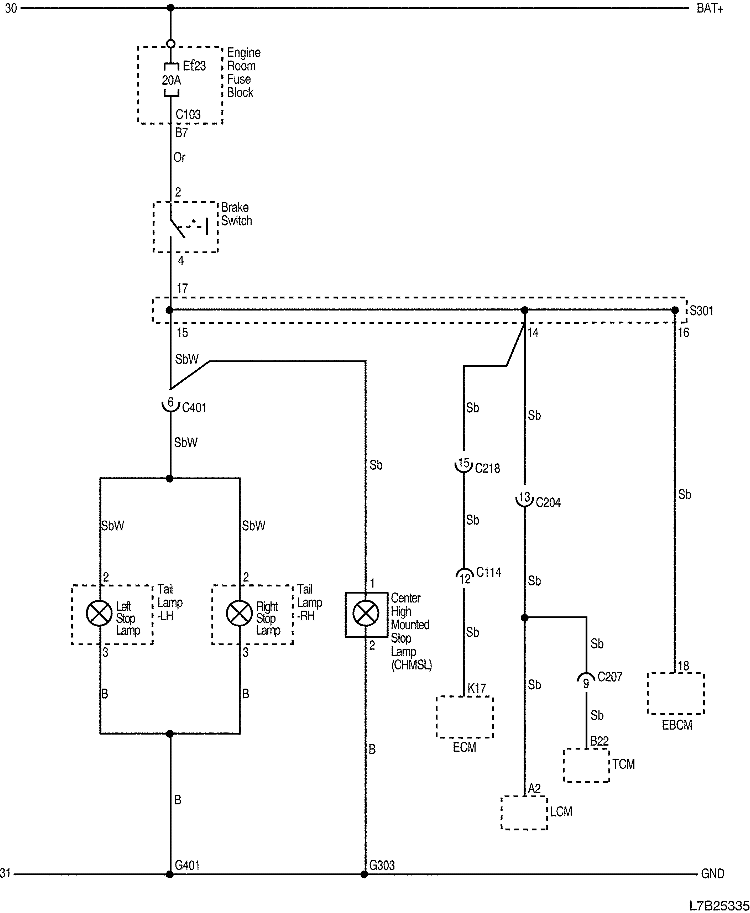

5) STOP LAMP CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C114 (36 Pin, Black) |
Engine Extension - Engine |
Behind engine room fuse block |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C207 (22 Pin, White) |
IP - TCM |
Behind driver's knee bolster |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of left A pillar |
| C401 (16 Pin, White) |
Trunk Room - Body |
On the left side panel in trunk room |
| G303 |
Body |
Near back shelf of left C pillar |
| G401 |
Trunk Room |
Left side panel of trunk room |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S301
6) BACK UP LAMP CIRCUIT

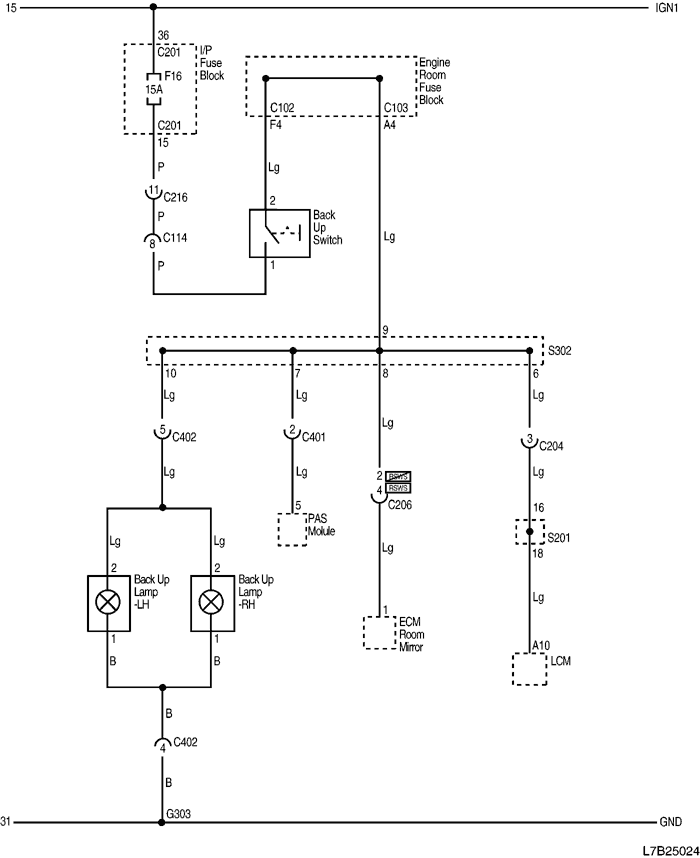

6-1) BACK UP LAMP WITH MANUAL TRANSMISSION
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C114 (36 Pin, Black) |
Engine Extension - Engine |
Behind engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C206 (10 Pin, White) |
Roof - Body |
Near the center of driver A pillar |
| C206 (18 Pin, White) |
Roof - Body |
Near the center of driver A pillar |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of left A pillar |
| C401 (16 Pin, White) |
Trunk Room - Body |
On the left side panel in trunk room |
| C402 (6 Pin, White) |
Trunk Lid - Body |
On the left side panel in trunk room |
| G303 |
Body |
Near back shelf of left C pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
S302
6-2) BACK UP LAMP WITH AUTOMATIC TRANSMISSION
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C206 (10 Pin, White) |
Roof - Body |
Near the center of driver A pillar |
| C206 (18 Pin, White) |
Roof - Body |
Near the center of driver A pillar |
| C207 (22 Pin, White) |
IP - TCM |
Behind drver's knee bolster |
| C401 (16 Pin, White) |
Trunk Room - Body |
On the left side panel in trunk room |
| C402 (6 Pin, White) |
Trunk Lid - Body |
On the left side panel in trunk room |
| G303 |
Body |
Near back shelf of left C pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S201
S302
