25. AUDIO

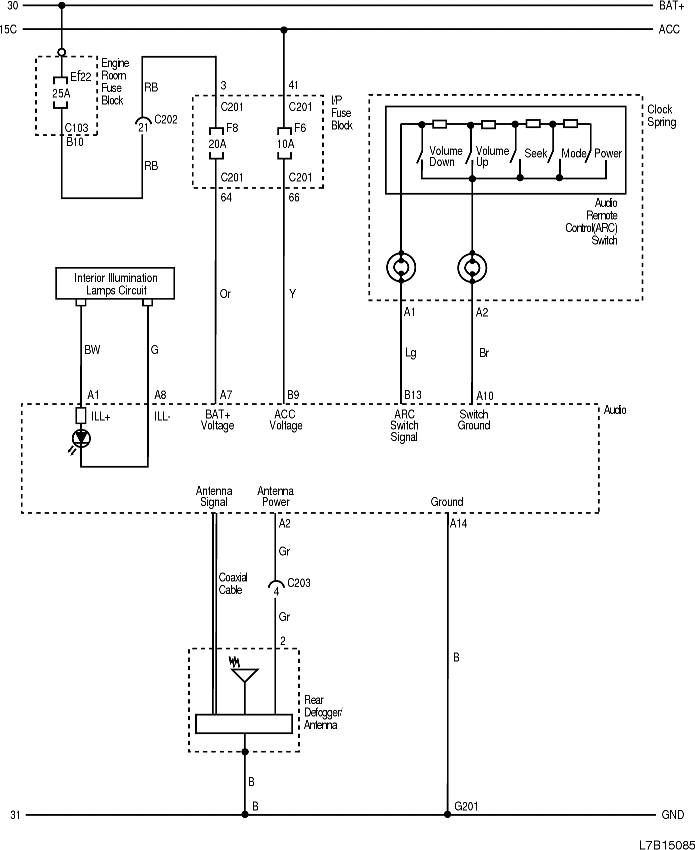

1) POWER, GROUND, REMOTE CONTROL SWITCH AND ANTENNA CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (68 Pin, White) |
Body - Engine room fuse block |
Engine room fuse block |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| G201 |
IP |
Near diagnostic link connector |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2) SPEAKER CIRCUIT
2-1) SPEAKER WITHOUT POWER AMPLIFIER
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillar |
| C203 (16 Pin, Yellow) |
IP - Body |
Connector box at the bottom of left A pillar |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C214 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillarr |
| C351 (18 Pin, Gray) |
Body - Driver Door |
At the bottom of driver A pillar |
| C361 (18 Pin, Gray) |
Body - Passenger Door |
At the bottom of passenger A pillar |
| C371 (21 Pin, White) |
Body - Rear Left Door |
At the bottom of left B pillar |
| C381 (21 Pin, White) |
Body - Rear Right Door |
At the bottom of right B pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
