27. PARKING ASSIST SYSTEM (PAS)
1) PARKING ASSIST CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C201 (76 Pin, Black) |
IP - I/P fuse block |
I/P fuse block |
| C204 (22 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C205 (23 Pin, White) |
IP - Body |
Connector box at the bottom of right A pillar |
| C401 (16 Pin, White) |
Trunk Room - Body |
On the left side panel in trunk room |
| C403 (8 Pin, Black) |
Trunk Room - Rear Bumper |
Behind the center of rear bumper |
| G401 |
Trunk Room |
Left side panel of trunk room |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

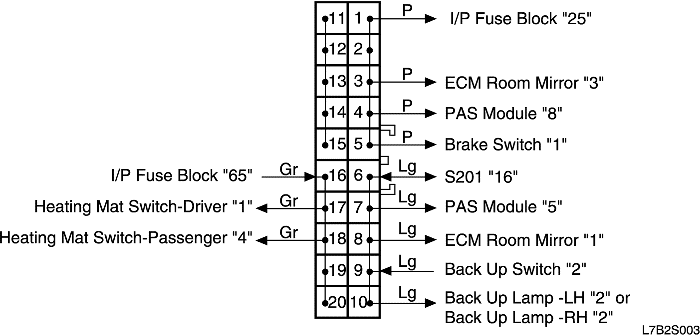

г. КОНТАКТНАЯ КОЛОДКА
S302
