6. MANUAL TRANSMISSION (MT)

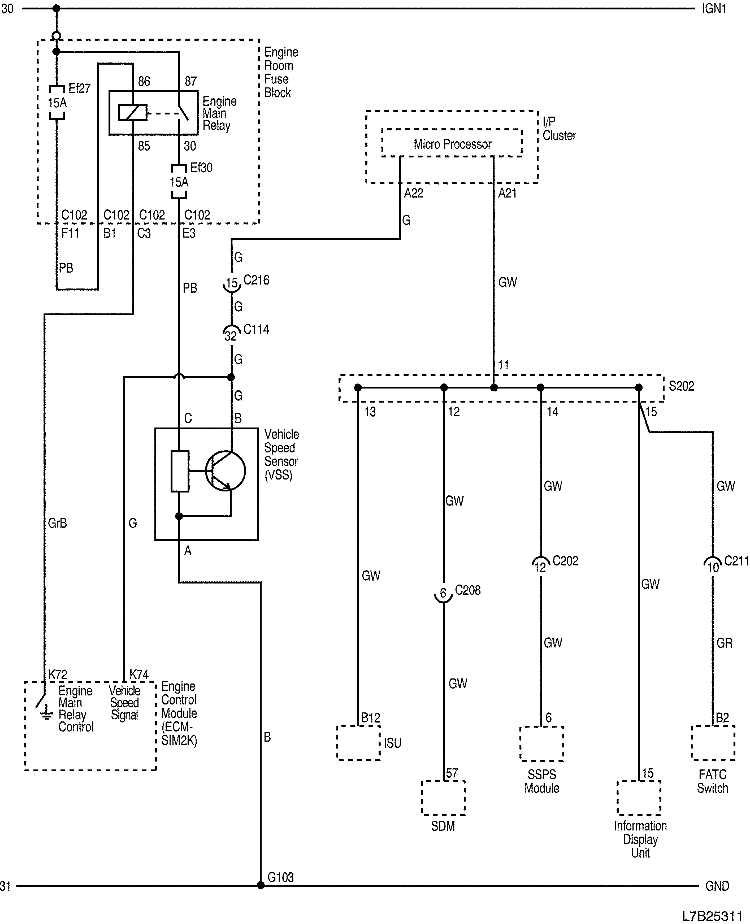

1) VEHICLE SPEED SENSOR CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (68 Pin, Gray) |
Engine - Engine room fuse block |
Engine room fuse block |
| C114 (36 Pin, Black) |
Engine Extension - Engine |
Behind engine room fuse block |
| C202 (23 Pin, White) |
IP - Body |
Connector box at the bottom of left A pillar |
| C208 (16 Pin, White) |
Air Bag - IP |
Behind audio in the center of I/P |
| C211 (16 Pin, White) |
IP - A/C |
Behind the glove box |
| C216 (20 Pin, White) |
Engine - IP |
Near the Connector box at the bottom of right A pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S202
