Tacuma-Rezzo | ||||||||
|
| |||||||

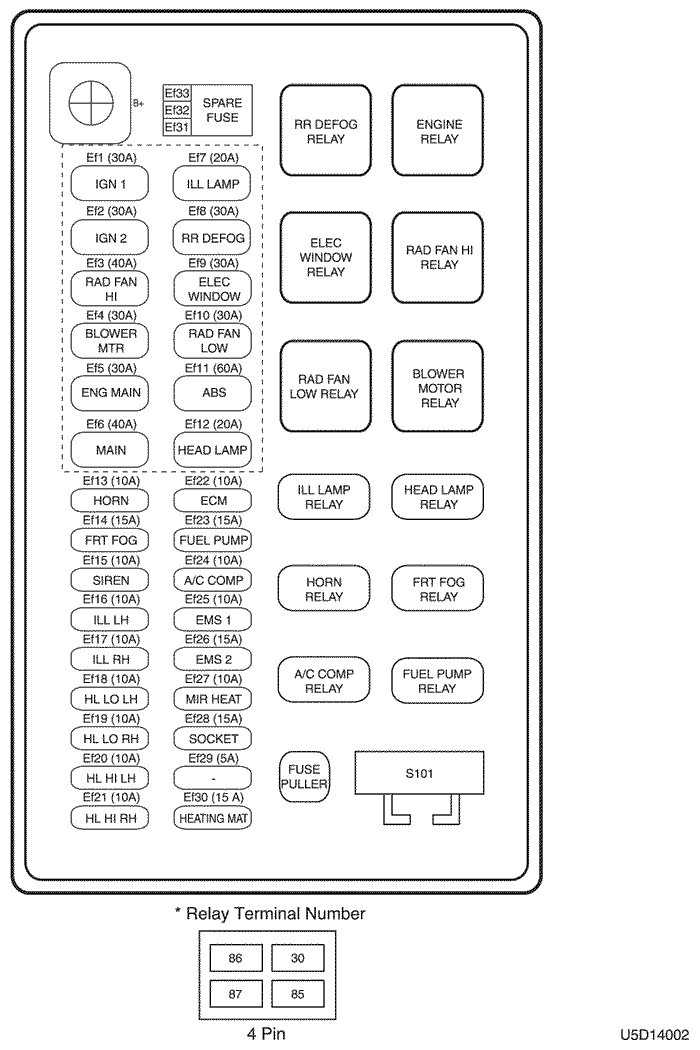

Блок питания | Классификация | № предохранителя | Номинал | Назначение |
| . | . | Ef1 | 30A | Зажигание-1 (ключ) |
| . | . | Ef2 | 30A | Зажигание-2 (ключ) |
| . | . | Ef3 | 40A | Высокие обороты вентилятора системы охлаждения |
30 | SB | Ef4 | 30A | Двигатель вентилятора |
ВАТ (+) | (Медленно перегорающий | Ef5 | 30A | Главный двигатель |
| . | предохранитель) | Ef6 | 40A | Главная аккумуляторная батарея (F1~F10) |
| . | . | Ef7 | 20A | Лампа подсветки |
| . | . | Ef8 | 30A | Реле обогрева заднего стекла |
| . | . | Ef9 | 30A | Электрический стеклоподъемник |
| . | . | Ef10 | 30A | Низкие обороты вентилятора системы охлаждения |
| . | . | Ef11 | 50A | АБС |
| . | . | Ef12 | 20A | Фара |
| . | Ножевой | Ef13 | 10A | Звуковой сигнал |
| . | . | Ef14 | 15A | Реле передних противотуманных фар |
| . | . | Ef15 | 10A | Сирена |
Подсветка | . | Ef16 | 10A | Подсветка, левая |
(58) | . | Ef17 | 10A | Подсветка, правая |
| . | . | Ef18 | 10A | Ближний свет фар, левая сторона |
30 | . | Ef19 | 10A | Ближний свет фар, правая сторона |
ВАТ (+) | . | Ef20 | 10A | Дальний свет фар, левая сторона |
| . | . | Ef21 | 10A | Дальний свет фар, правая сторона |
30 | . | Ef22 | 10A | Контроллер ЭСУД |
30 | . | Ef23 | 15A | Реле топливного насоса |
| . | . | Ef24 | 10A | Компрессор кондиционера |
| . | . | Ef25 | 10A | Форсунка №1~4 : (2,0 два распредвала верхнего расположения) |
IGN 1 | . | Ef25 | 10A | Контроллер ЭСУД, датчик HO2S, датчик положения распределительного вала : 1,6 два распредвала верхнего расположения |
(15) | . | Ef26 | 15A | Система электронного зажигания, задний датчик HO2S : 2,0 два распредвала верхнего расположения |
| . | . | Ef26 | 15A | Форсунка №1~4, клапан рециркуляции отработавших газов : 1,6 два распредвала верхнего расположения |
IGN 2 | . | Ef27 | 10A | Обогрев зеркала |
(15A) | . | Ef28 | 15A | Штепсельная розетка |
| . | . | Ef29 | 5A | Датчик положения распределительного вала (MR-140) |
IGN1 (15) | Ножевой | Ef30 | 15A | Обогревающий МАТ |
ЗАПАСНОЙ | . | Ef31 | 10A | Не используется |
| . | Ef32 | 10A | Не используется | |
| . | Ef33 | 15A | Не используется |

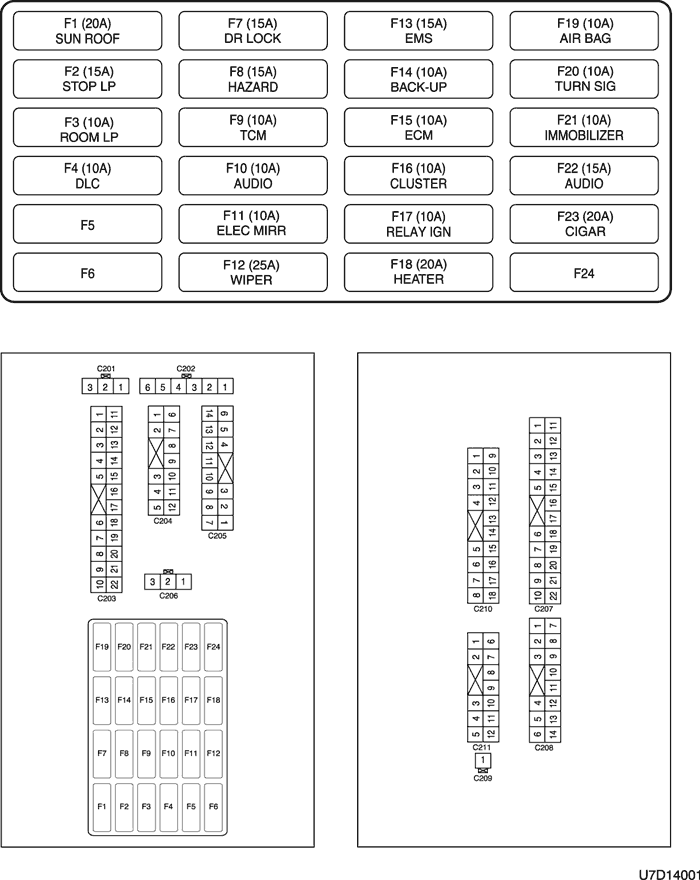

Блок питания | Классификация | № предохранителя | Номинал | Назначение |
| . | . | F1 | 20A | Люк в крыше |
| . | . | F2 | 15A | Стоп-сигнал |
| . | . | F3 | 10A | Плафон освещения салона, часы, комбинация приборов, плафон индивидуального освещения, лампа освещения багажного отсека |
| . | . | F4 | 10A | Колодка диагностики |
30 | Ножевой | F5 | - | Не используется |
ВАТ (+) | . | F6 | - | Не используется |
| . | . | F7 | 15A | Система блокировки дверных замков |
| . | . | F8 | 15A | Аварийный выключатель |
| . | . | F9 | 10A | Контроллер КПП, иммобилизатор |
| . | . | F10 | 10A | Аудиосистема, автоматическое регулирование температуры |
IGN2 | . | F11 | 10A | Переключатель наружного зеркала заднего вида с электроприводом |
(15A) | . | F12 | 25A | Двигатель стеклоочистителя, реле стеклоочистителя |
| . | . | F13 | 15A | Генератор, датчик положения распределительного вала, клапан продувки адсорбера системы улавливания паров бензина, датчик скорости автомобиля, контроллер ЭСУД, передний датчик HO2S |
IGN1 | . | F14 | 10A | Фонарь заднего хода, переключатель парковки/нейтрали |
(15) | . | F15 | 10A | Контроллер КПП, комбинация приборов, переключатель парковки/нейтрали, контроллер ЭСУД |
| . | . | F16 | 10A | Комбинация приборов, клапан включения тормозов и блокировки переключения коробки передач, звуковая сигнализация, часы |
IGN1 | . | F17 | 10A | Выключатель люка в крыше, реле IGN2 |
(15A) | . | F18 | 20A | Регулятор кондиционера, автоматическое регулирование температуры |
IGN1 | . | F19 | 10A | Модуль датчиков и диагностики |
(15) | . | F20 | 10A | Указатель поворота |
| . | . | F21 | 10A | Иммобилизатор, противоугонное устройство |
| . | . | F22 | 15A | Аудиосистема |
ACC (15C) | . | F23 | 20A | Прикуриватель, центр штепсельной розетки |
| . | . | F24 | - | Не используется |
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Реле топливного насоса | 96190187 | Контакт 4 |
| Реле передней противотуманной фары | 96190187 | . |
| Реле фар | 96190187 | . |
| Реле компрессора кондиционера | 96190187 | . |
| Реле звукового сигнала | 96190187 | . |
| Реле подсветки | 96190187 | . |
| Реле низких оборотов вентилятора системы охлаждения | 96190189 | Контакт 4 |
| Реле высоких оборотов вентилятора системы охлаждения | 96190189 | . |
| Реле вентилятора | 96190189 | . |
| Реле обогрева заднего стекла | 96190189 | . |
| Реле IGN2 | 96190189 | . |
| Главное реле | 96190189 | . |
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Реле передних стеклоочистителей | 96342838 | Контакт 6 |
| Реле задних противотуманных фар | 96344573 | Контакт 6 |
| Клапан включения тормозов и блокировки переключения коробки передач и блокировка ключом | 96312299 | Контакт 6 |
| Блок указателей поворота | 96312545 | Контакт 4 |
| Реле парковки/нейтрали | 96190189 | Контакт 4 |
| Реле предупредительного света фар | 96190189 | Контакт 4 |
| Блок предупредительного света фар | 90414786 | . |
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок управления противоугонной системы | 96387633 | . |
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Модуль датчиков и диагностики | 96287495 | . |
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Звуковая сигнализация | 96459510 | . |
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок иммобилизатора | 96261224 | . |
 |  |
