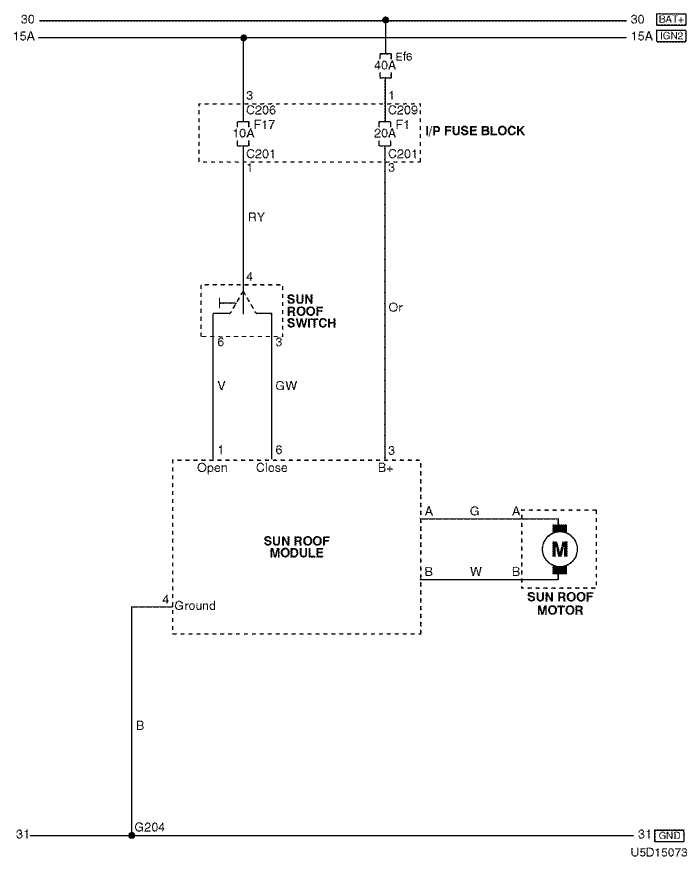

28. ЦЕПЬ ЛЮКА В КРЫШЕ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С201 (контакт 3, белый)	Блок предохранителей на приборной панели - крыша	Передняя часть блока предохранителей на приборной панели
C206 (контакт 3, коричневый)	Блок предохранителей на приборной панели - приборная панель	Передняя часть блока предохранителей на приборной панели
C209 (контакт 1, бесцветный)	Блок предохранителей на приборной панели - передняя часть	За блоком предохранителей на приборной панели
G204	КРЫША	Над левой передней стойкой

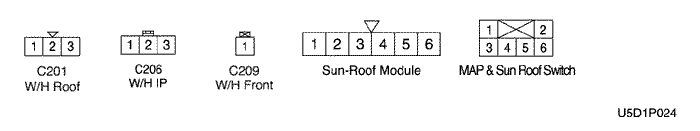

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П КРЫША

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ В ДЕТАЛЯХ (БЛОК ПРЕДОХРАНИТЕЛЕЙ)
