8. ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ
1) MR-140
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| S101 (бел.) | ПЕРЕДНЯЯ ЧАСТЬ | Внутренняя сторона блока предохранителей в моторном отсеке |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G103 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

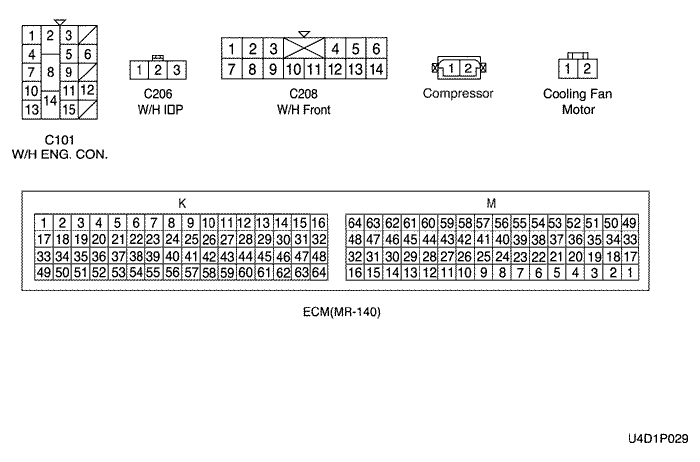

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

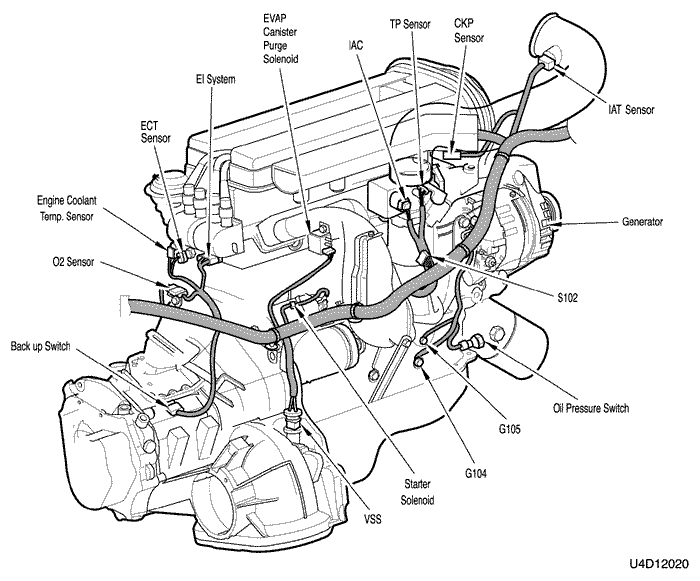

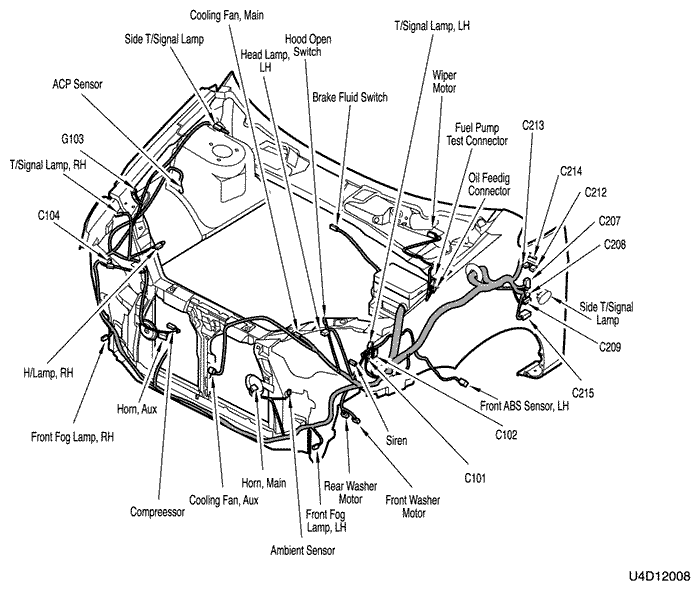

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА

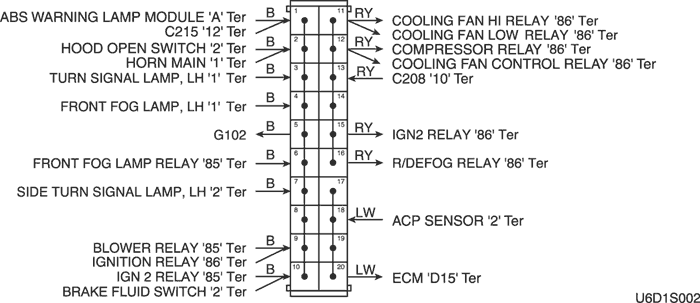

S101 (MR-140)

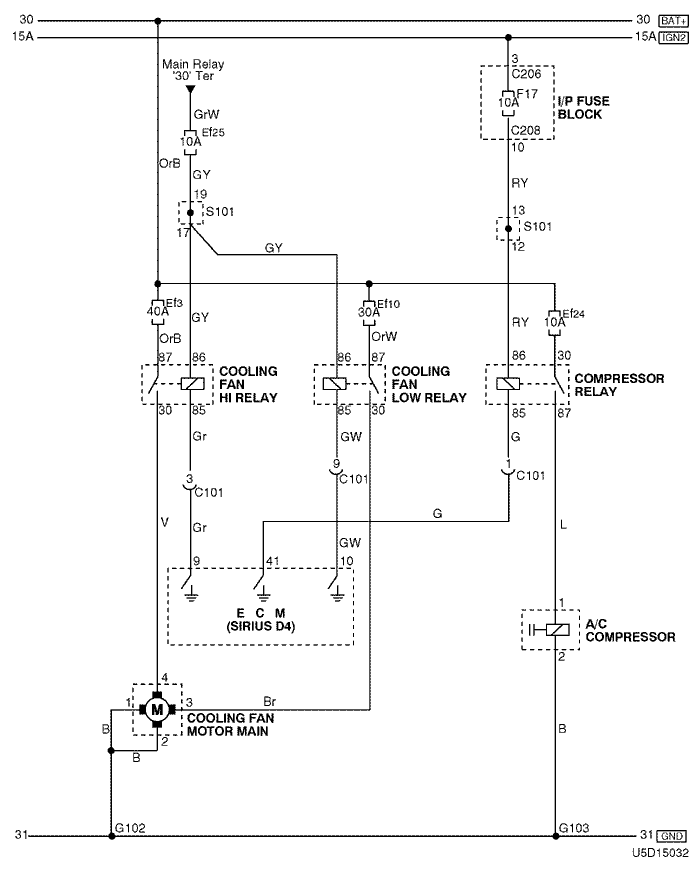

2) SIRIUS D4
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| S101 (бел.) | ПЕРЕДНЯЯ ЧАСТЬ | Внутренняя сторона блока предохранителей в моторном отсеке |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G103 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

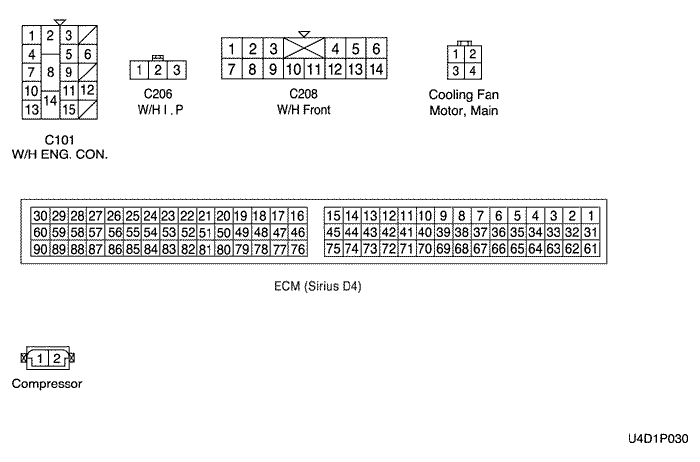

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

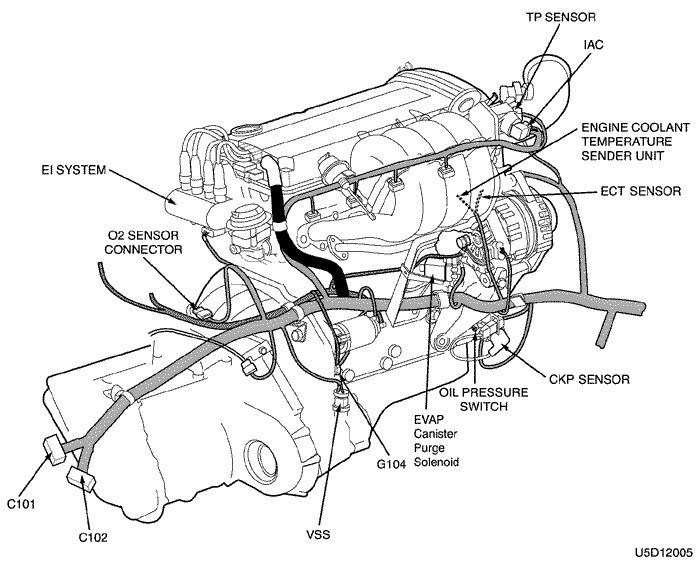

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА

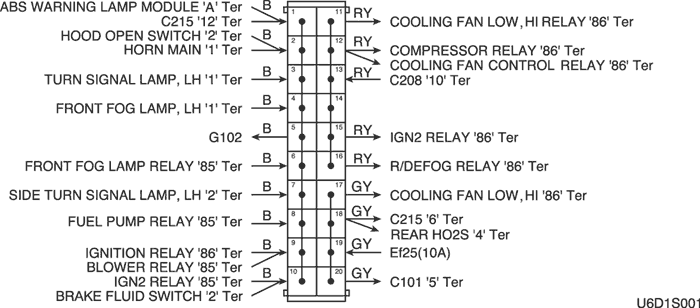

S101 (SIRIUS D4)

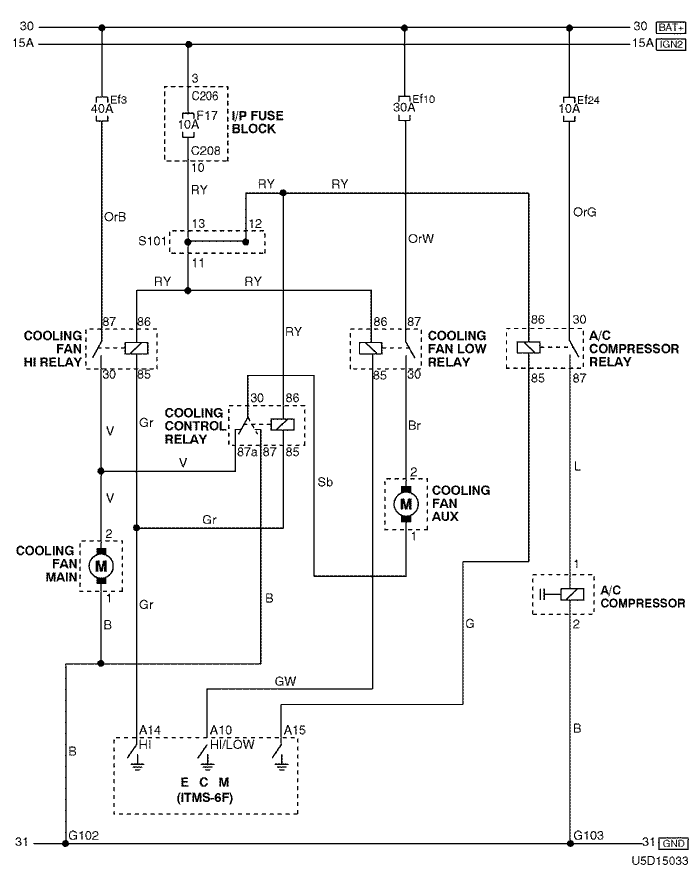

3) ITMS-6F
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| S101 (бел.) | ПЕРЕДНЯЯ ЧАСТЬ | Внутренняя сторона блока предохранителей в моторном отсеке |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G103 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

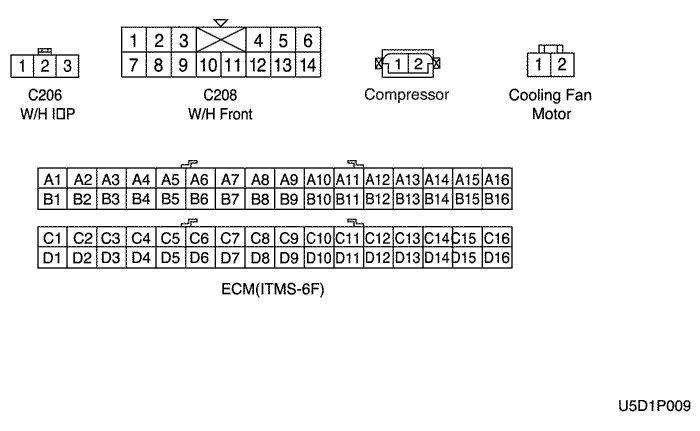

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S101 (ITMS-6F)
