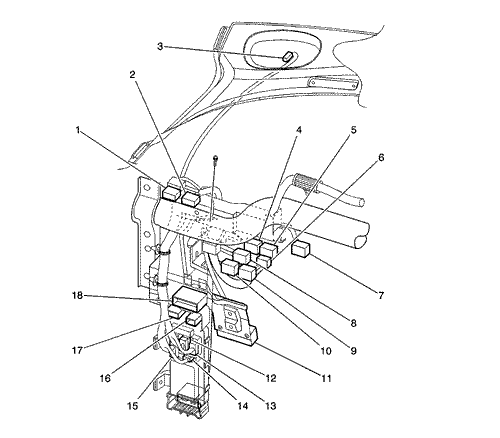

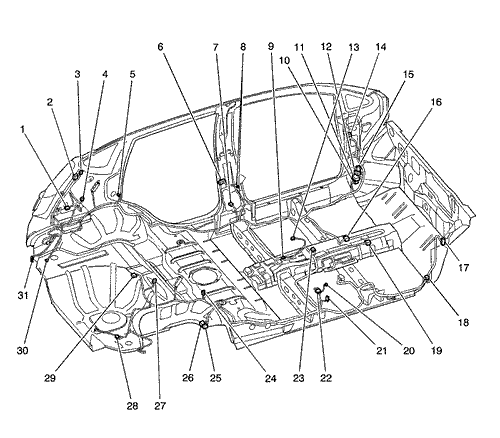

Зеленый

ТЕМ ЗЕЛ

Светло-зеленый

СВ ЗЕЛ

Синий

ТЕМ СИН

Коричневый

КОР

Оранжевый

ОРЖ

Желтый

ЖЕЛ

Серый

СЕР

Голубой

ГОЛ

Красный

КРС

Черный

ЧЕР

Розовый

РОЗ

Белый

БЕЛ

Пурпурный

ПУР

Красный с белой нитью

КРС/БЕЛ

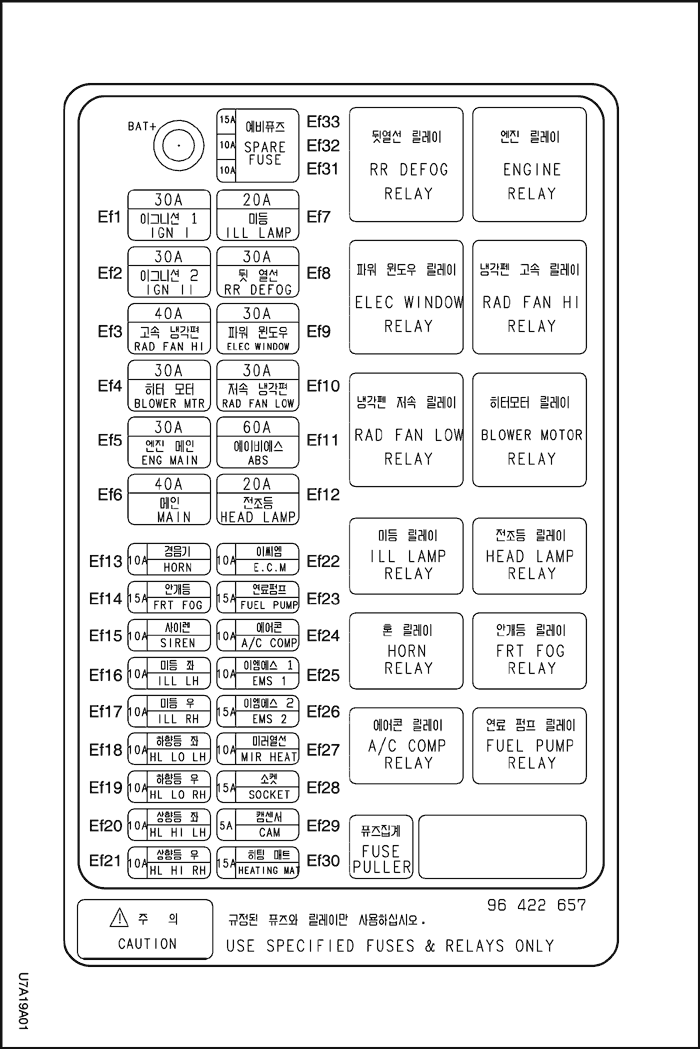

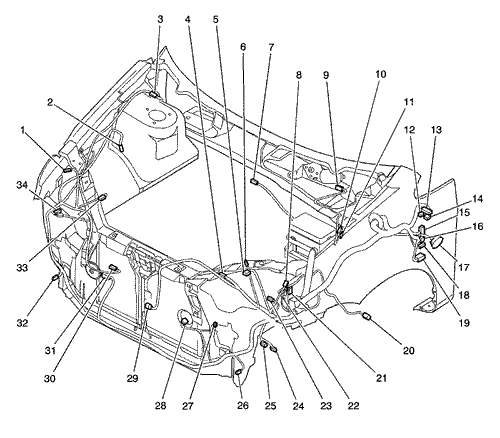

30 BAT (+)

SB (Плавкий предохранитель с задержкой срабатывания)

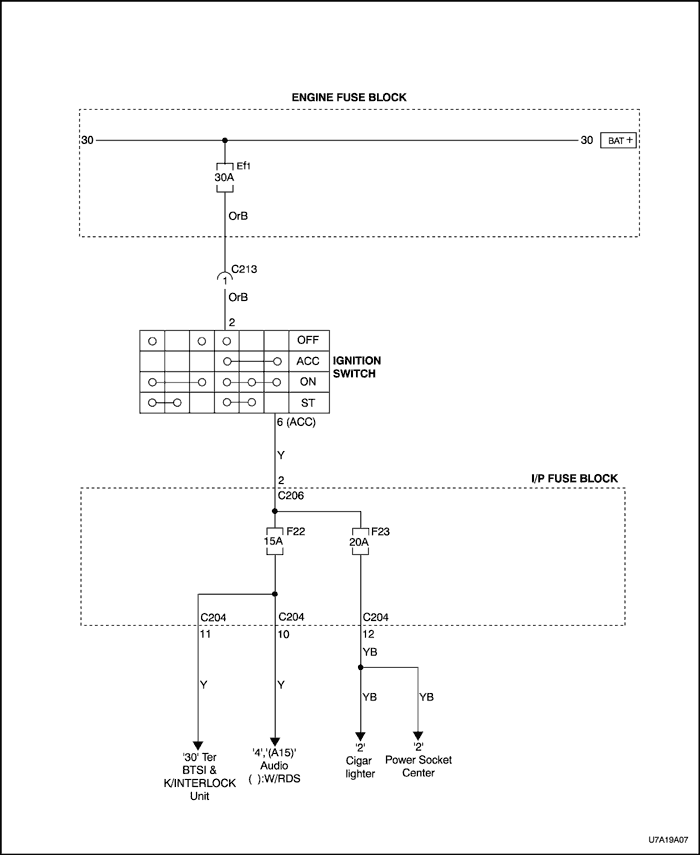

EF 1

30A

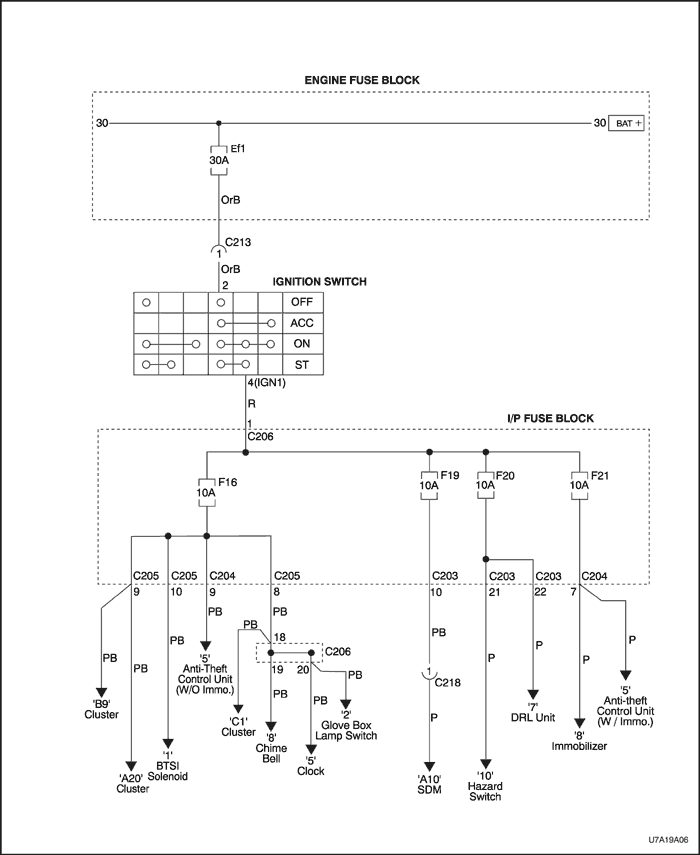

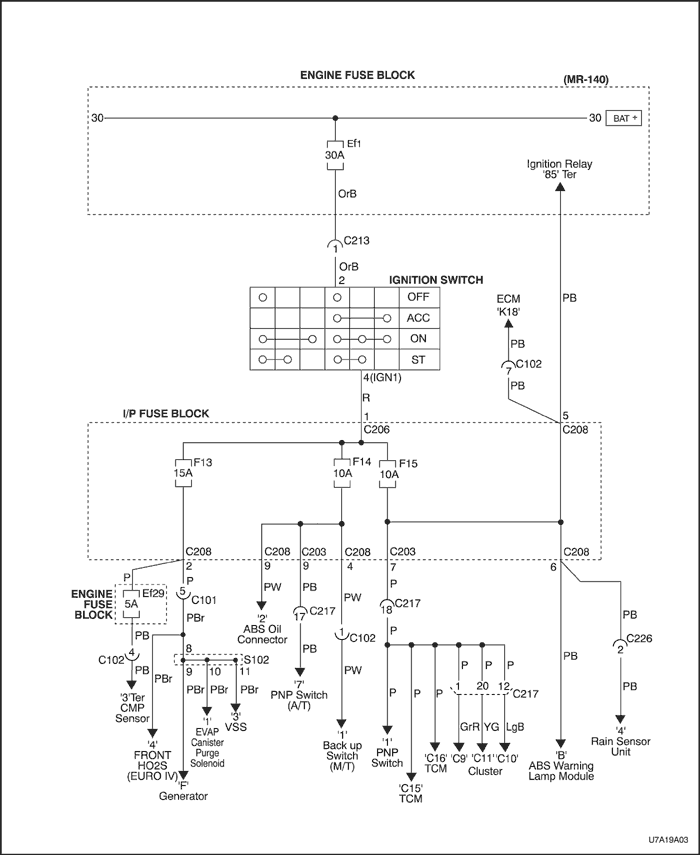

Зажигание-1 (ключ)

EF 2

30A

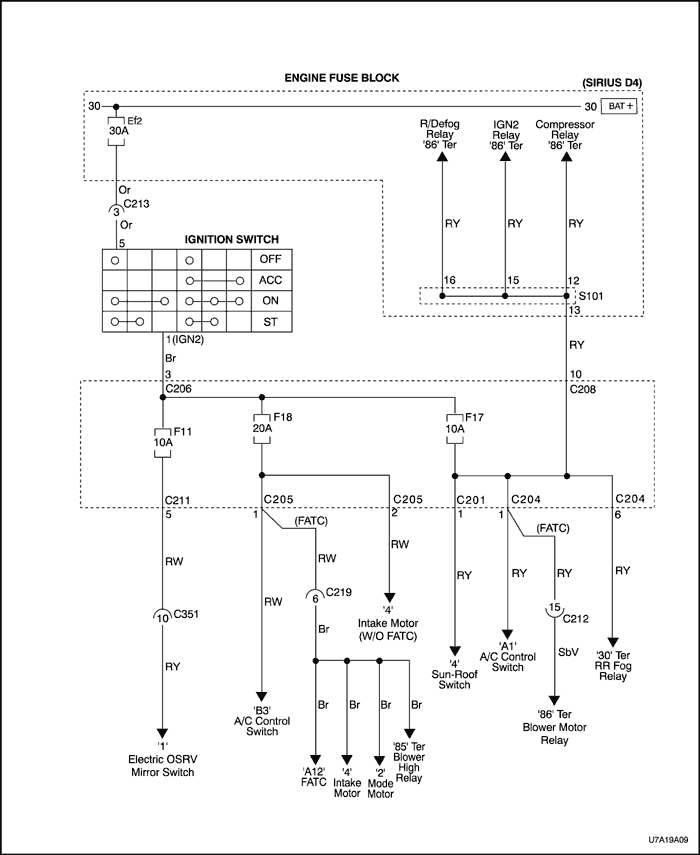

Зажигание-2 (ключ)

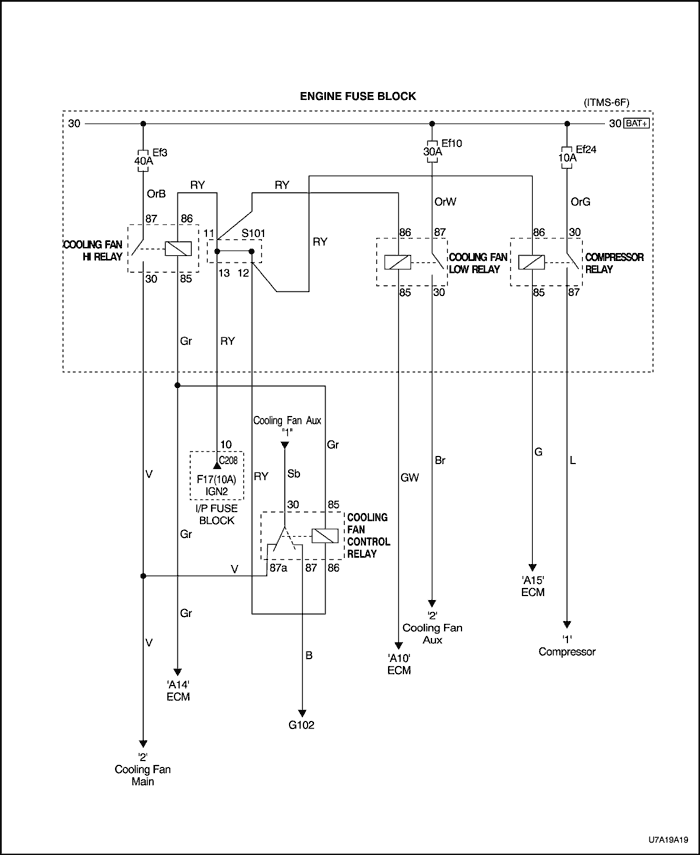

EF 3

40A

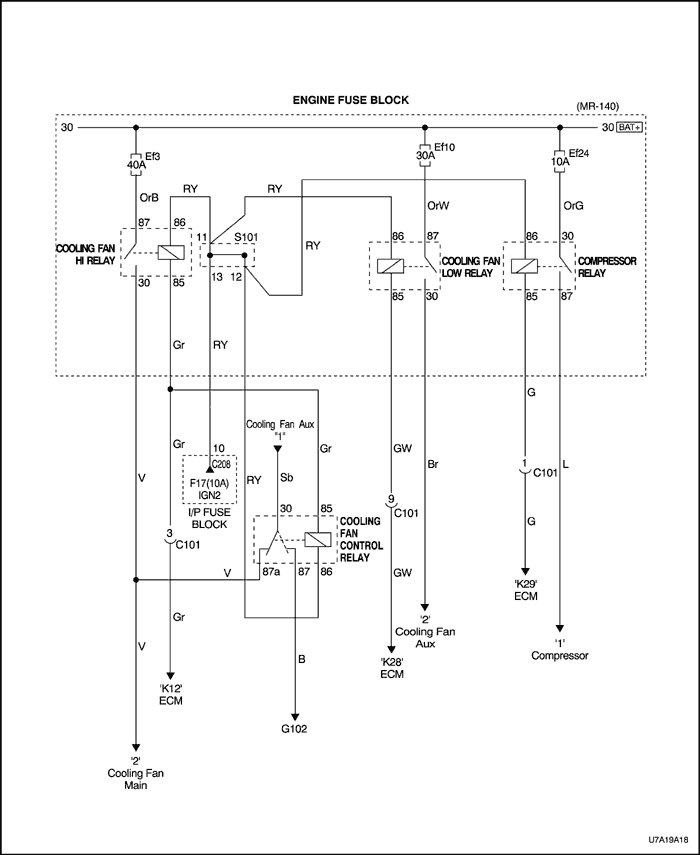

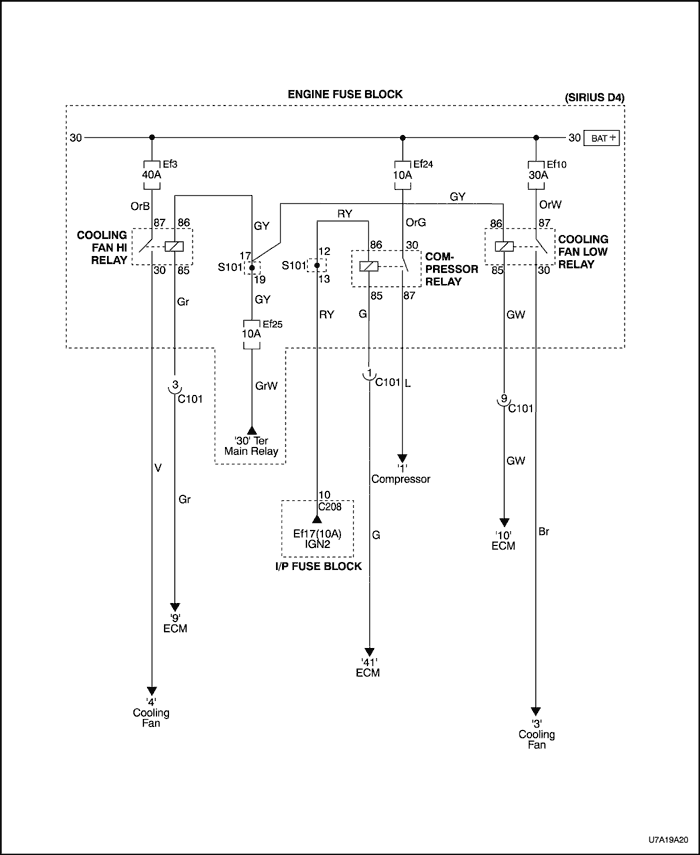

Вентилятор охлаждения, высокая скорость

EF 4

30A

Реле вентилятора

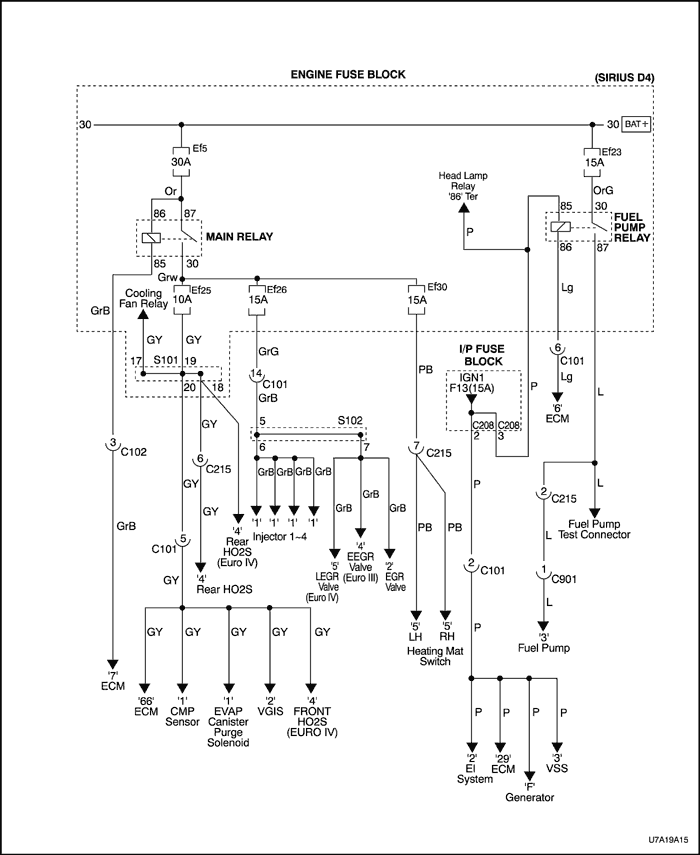

EF 5

30A

Главное реле двигателя

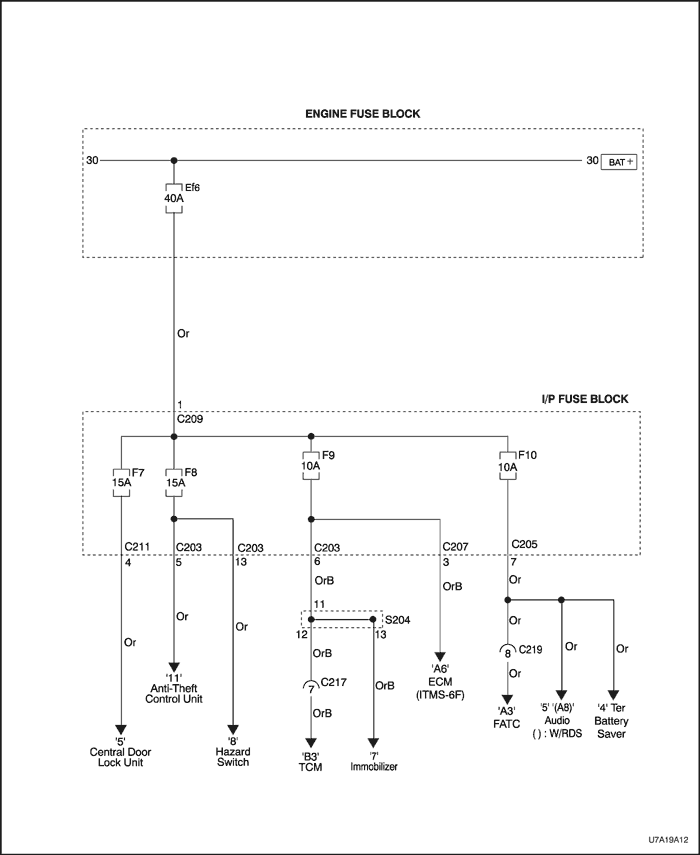

EF 6

40A

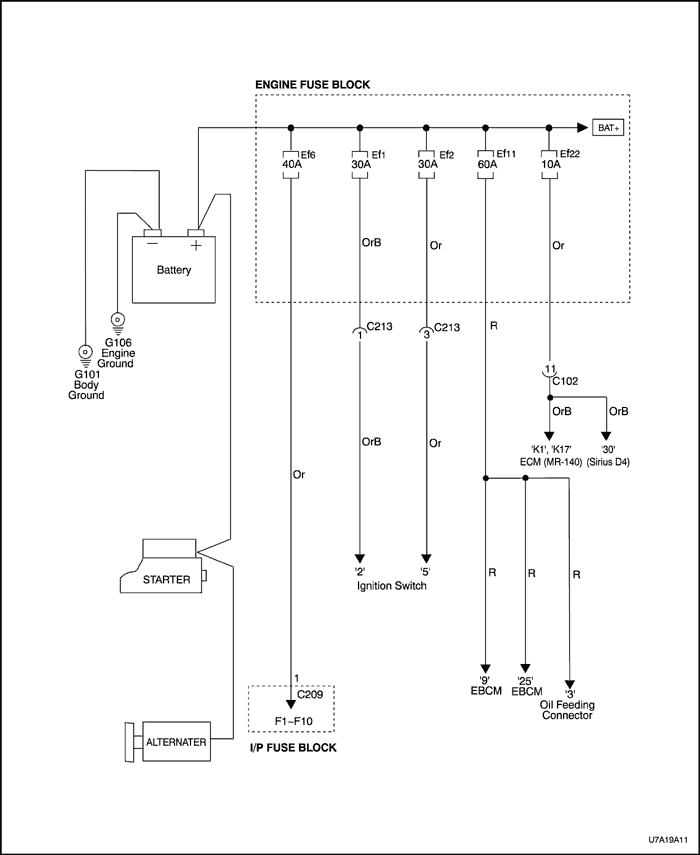

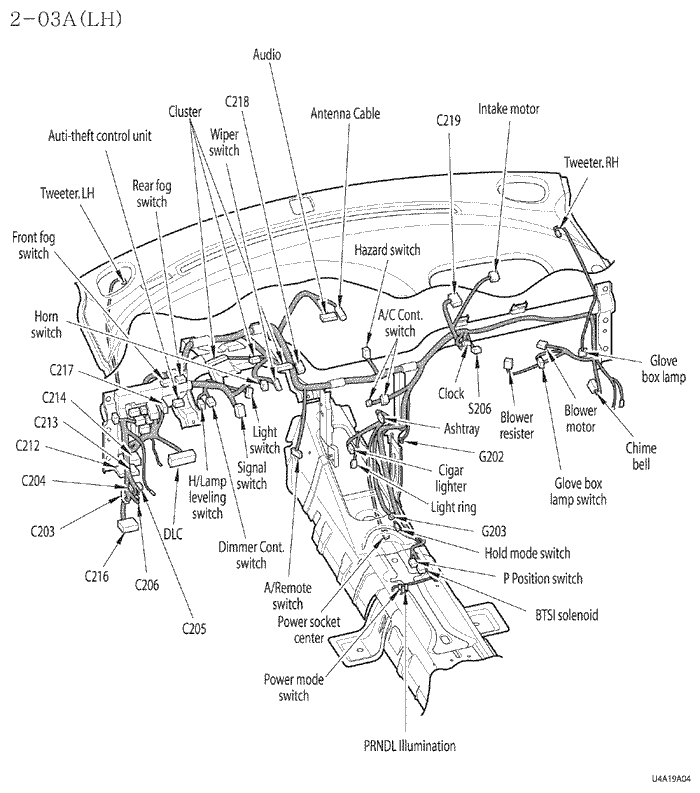

Блок предохранителей приборной панели (F1 - F10)

EF 7

20A

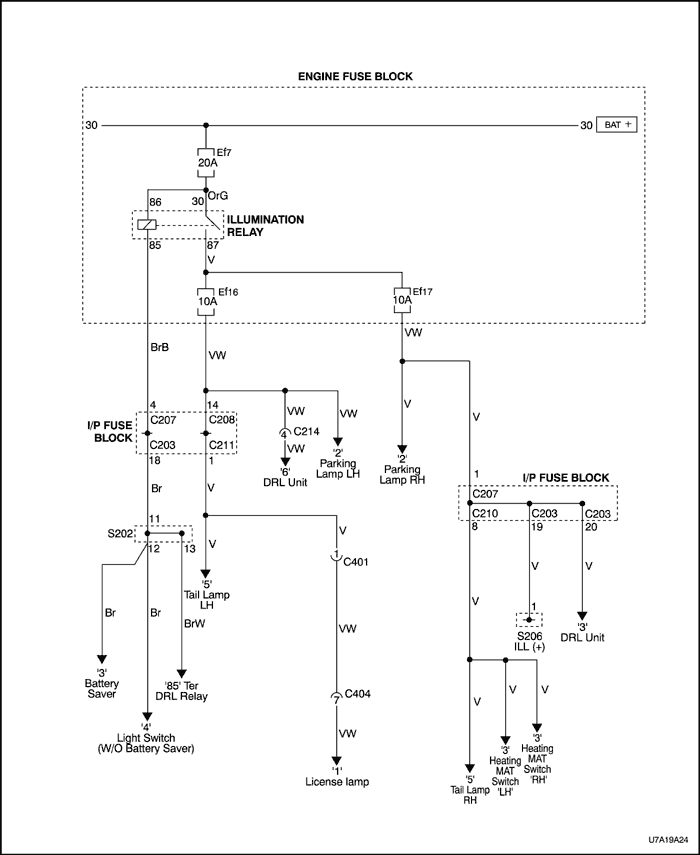

Реле освещения

EF 8

30A

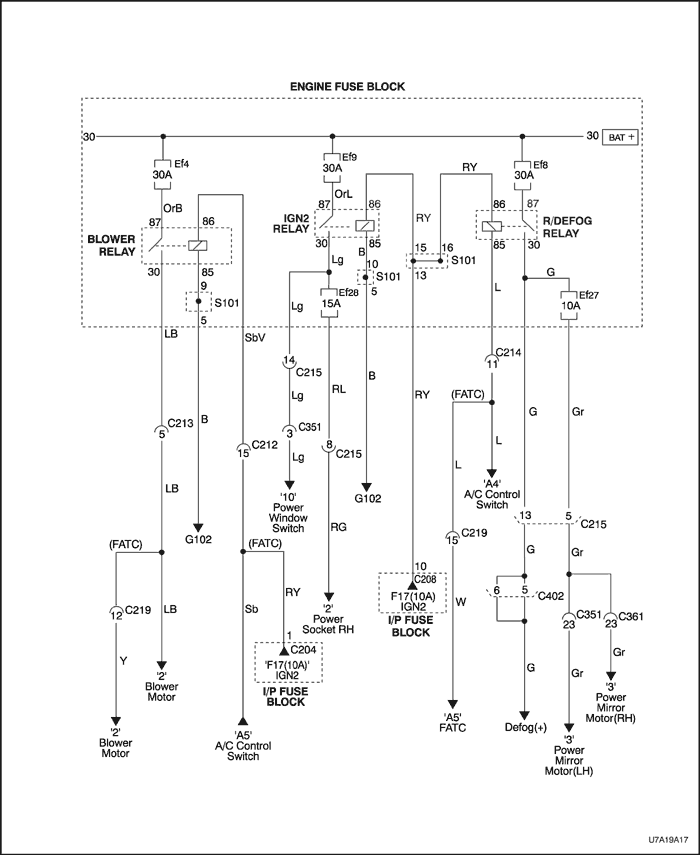

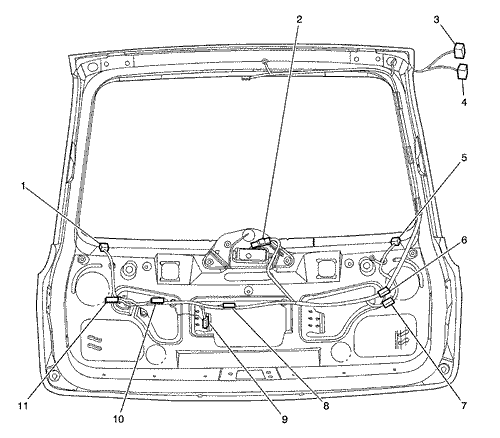

Реле обогревателя заднего стекла

EF 9

30A

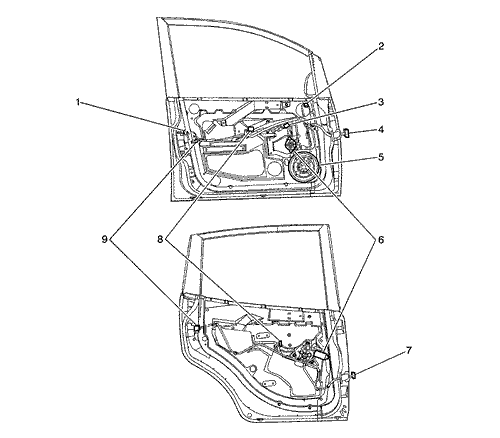

Электрический стеклоподъемник

EF 10

30A

Вентилятор охлаждения, низкая скорость

EF 11

60A

Антиблокировочная система

EF 12

20A

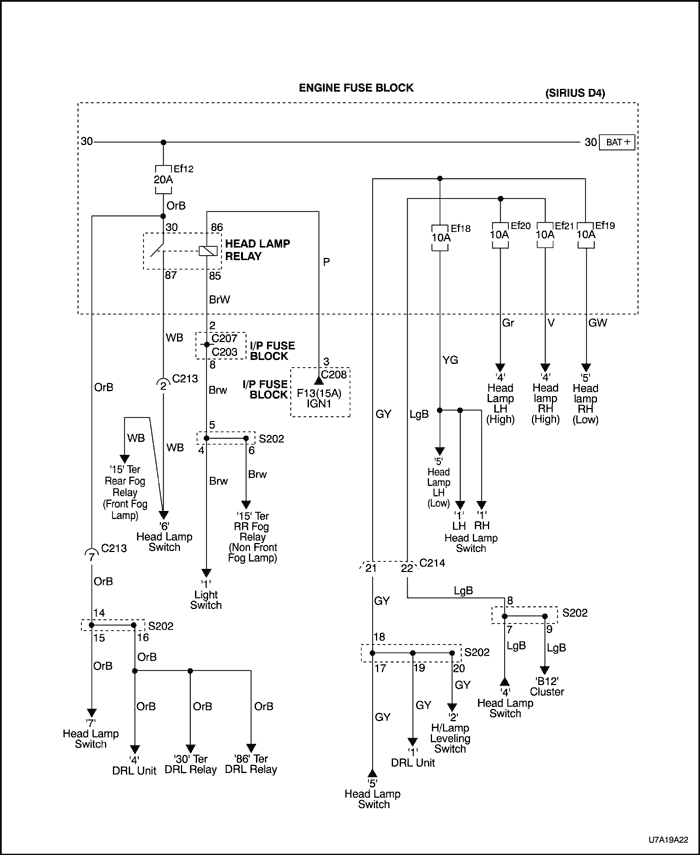

Реле фар

Ножевой предохранитель

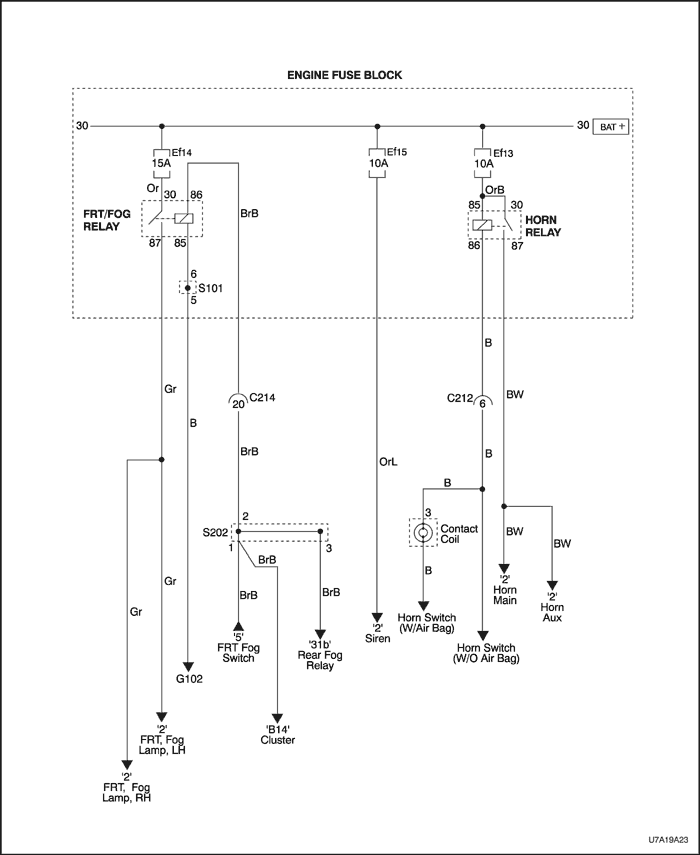

EF 13

10A

Устройство подачи звукового сигнала

EF 14

15A

Противотуманные фары

EF 15

10A

Сирена

Освещение (58)

EF 16

10A

Освещение (левая сторона)

EF 17

10A

Освещение (правая сторона)

30 BAT (+) 30

EF 18

10A

Ближний свет левой фары

EF 19

10A

Ближний свет правой фары

EF 20

10A

Дальний свет левой фары

EF 21

10A

Дальний свет правой фары

EF 22

10A

E.C.M

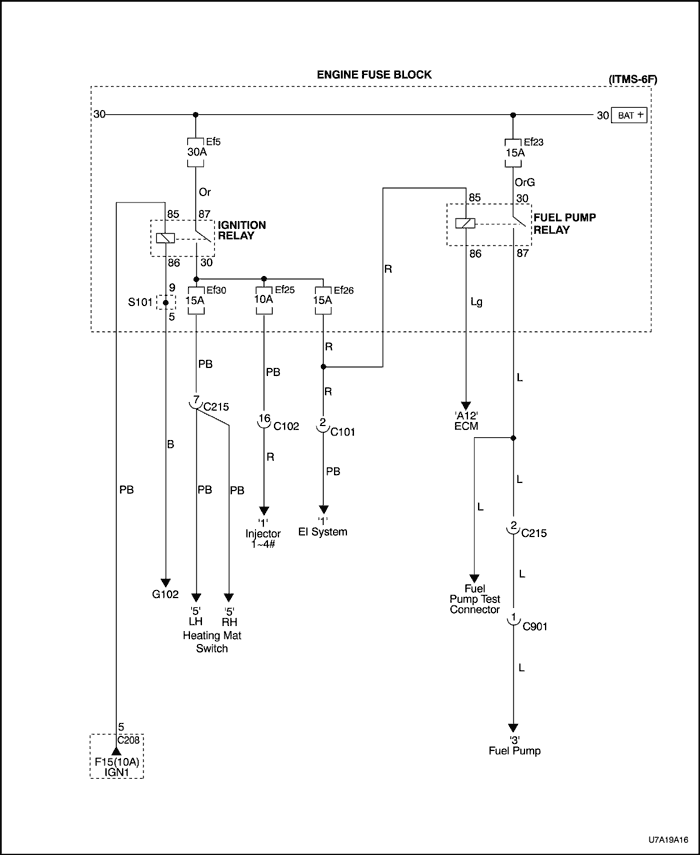

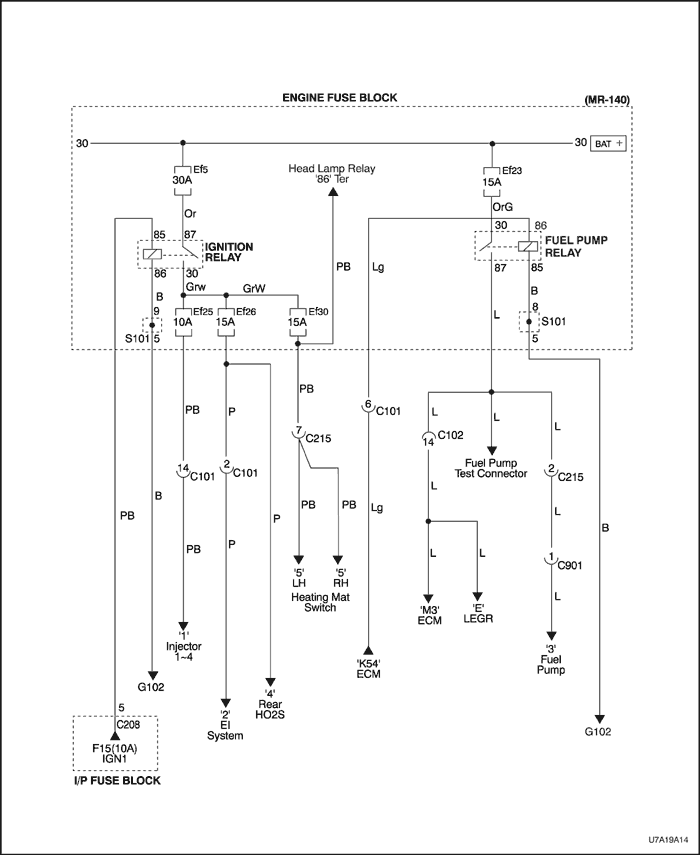

EF 23

15A

Топливный насос

EF 24

10A

Реле комп.

IGN 1 (15)

EF 25

10A

Инжектор (#1~4 : 2.0 DOHC)

EF 25

10A

Электронный блок управления ( нагреваемый кислородный датчик, датчик положения распределительного вала: 1.6 SOHC)

EF26

15A

СИСТЕМА ЭЛЕКТРОННОГО ЗАЖИГАНИЯ (задний нагреваемый кислородный датчик: 2.0 DOHC)

EF26

10A

Инжектор (#1~4, клапан рециркуляции отработавших газов: 1.6 SOHC)

IGN 2 (15A)

EF 27

10A

Подогрев зеркала

EF 28

15A

Розетка питания

EF 29

5A

Датчик CMP (MR-140)

IGN 1 (15)

EF 30

15A

Подогрев коврика

ЗАПАСНОЙ

EF 31

-

Не используется

EF 32

-

Не используется

EF 33

-

Не используется

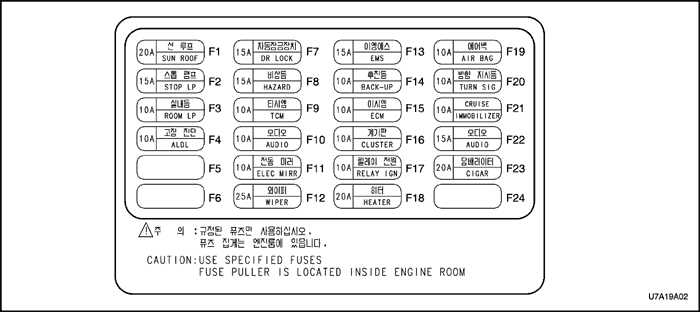

30 BAT (+)

Ножевой предохранитель

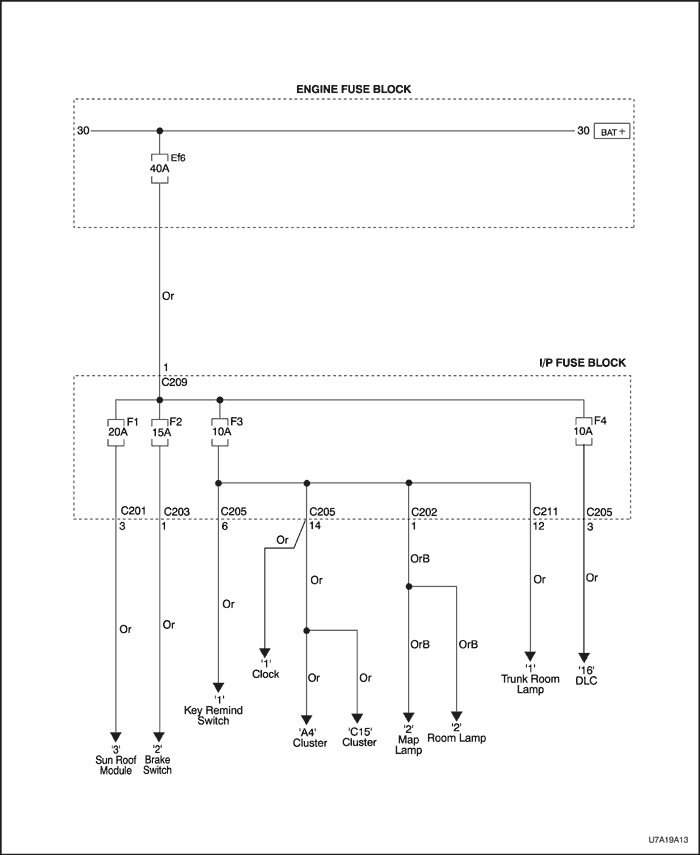

F1

20A

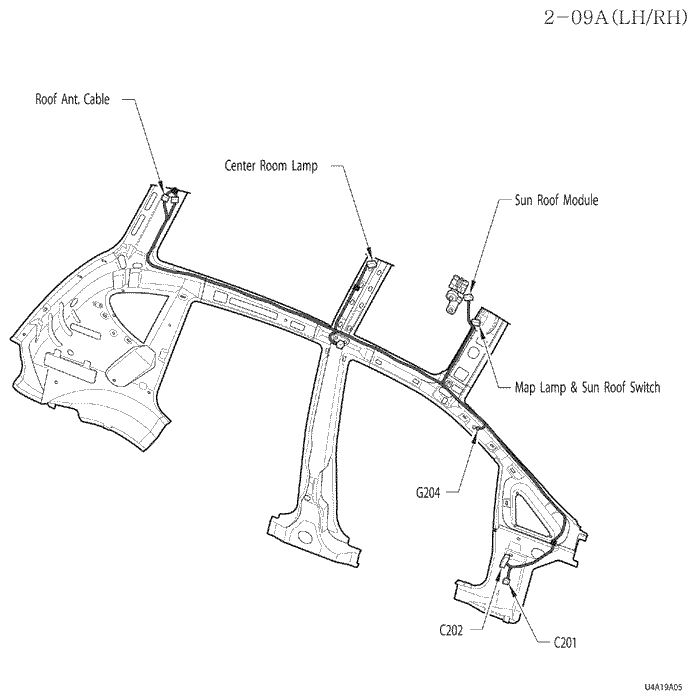

Окно крыши

F2

15A

Стоп-сигнал

F3

10A

Плафон освещения салона, часы, комбинация приборов, плафон индивидуального освещения, багажник

F4

10A

Вывод '6' разъема DLC

F5

-

Не используется

F6

-

Не используется

F7

15A

Замок двери

F8

15A

Выключатель аварийной сигнализации

F9

10A

TCM, иммобилайзер

F10

10A

Аудио, FATC

IGN 2 (15A)

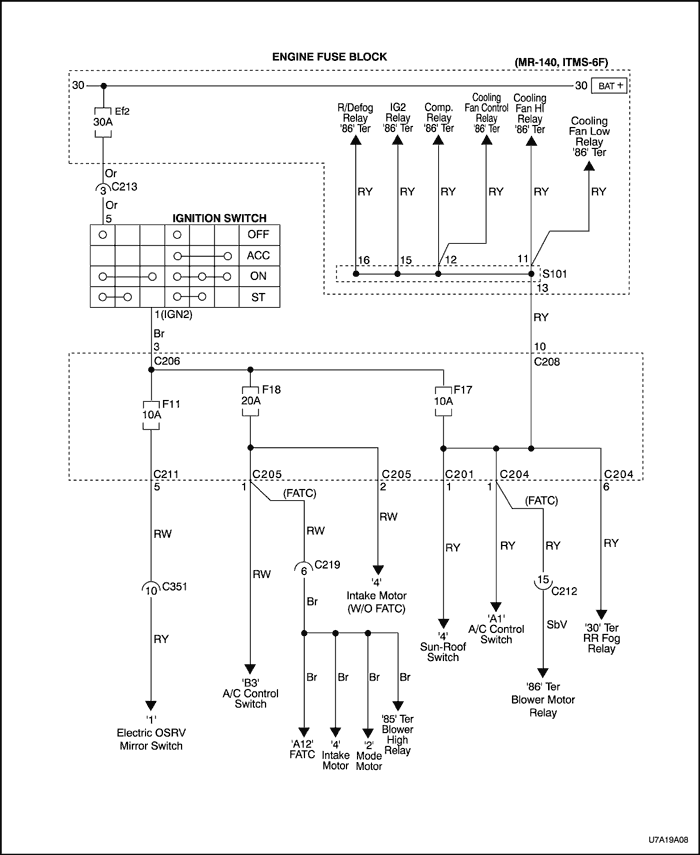

F11

10A

Электрическое зеркало

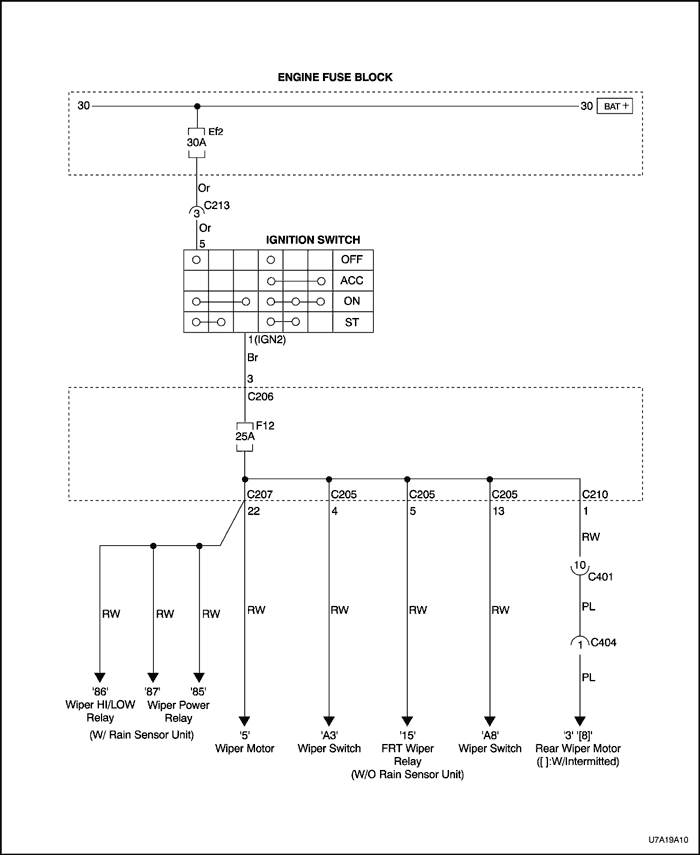

F12

25A

Стеклоочиститель

IGN 1 (15)

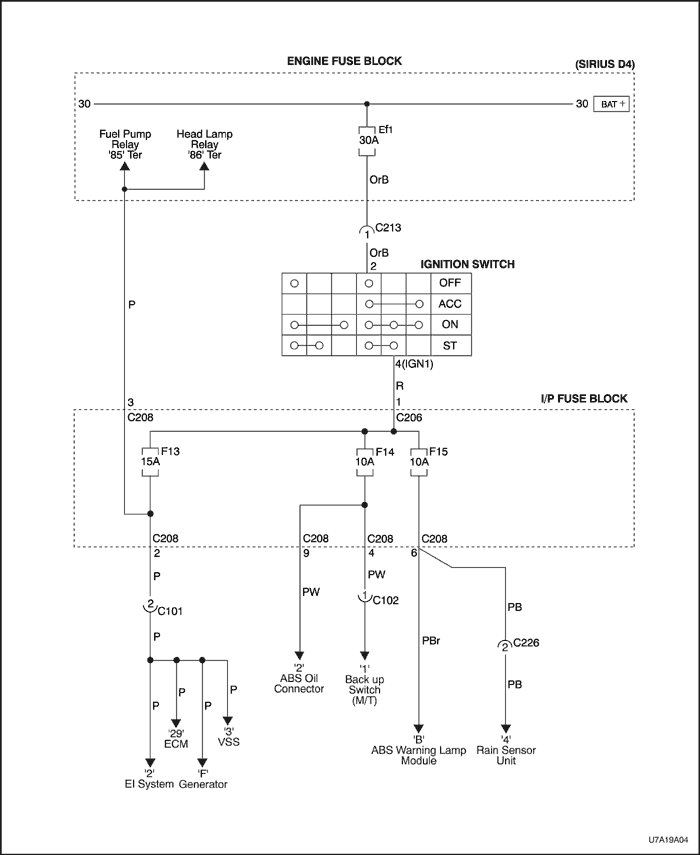

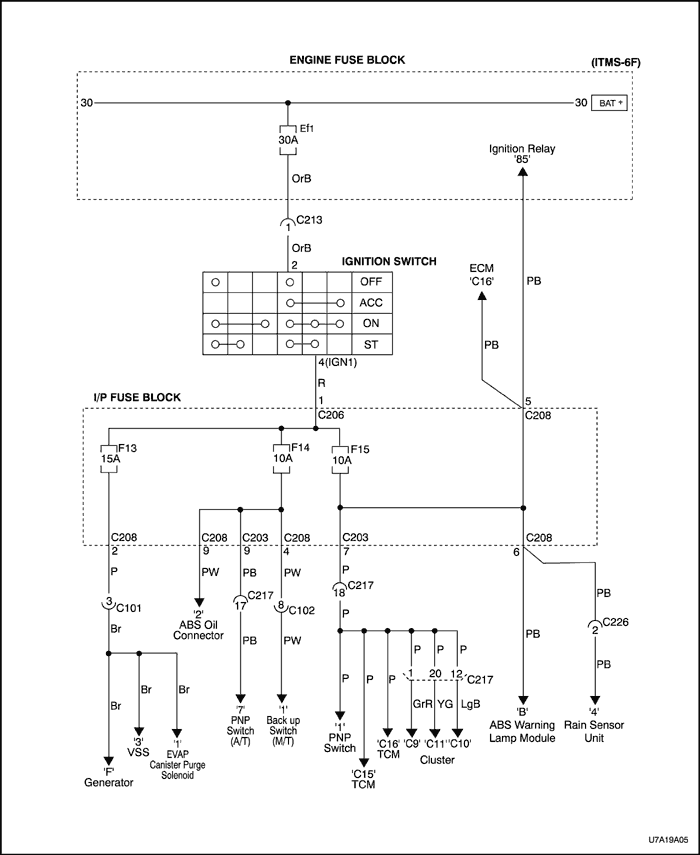

F13

15A

Генератор, датчик положения распределительного вала, клапан продувки адсорбера системы улавливания паров бензина, датчик скорости автомобиля, электронный блок управления, передний нагреваемый кислородный датчик

F14

10A

Лампа заднего хода, выключатель PNP

F15

10A

TCM, комбинация приборов, выключатель PNP, ECM

F16

10A

Комбинация приборов, соленоид BTSI, звуковая сигнализация, часы

IGN 2 (15A)

F17

10A

Переключатель люка в крыше, реле IGN2

F18

20A

Переключатель управления кондиционером, система автоматического регулирования температуры

IGN 1 (15)

F19

10A

Подушка безопасности

F20

10A

Указатель поворота

F21

10A

Иммобилизатор, блок управления противоугонной системой

ACC (15C)

F22

15A

Аудио

F23

20A

Прикуриватель, центр штепсельной розетки

F24

-

Не используется
