РАЗДЕЛ 3
ЭЛЕКТРИЧЕСКАЯ СХЕМА ИСТОЧНИКОВ ЭЛЕКТРОПИТАНИЯ
1. ЭЛЕКТРОПИТАНИЕ ДЛЯ БЛОКА ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

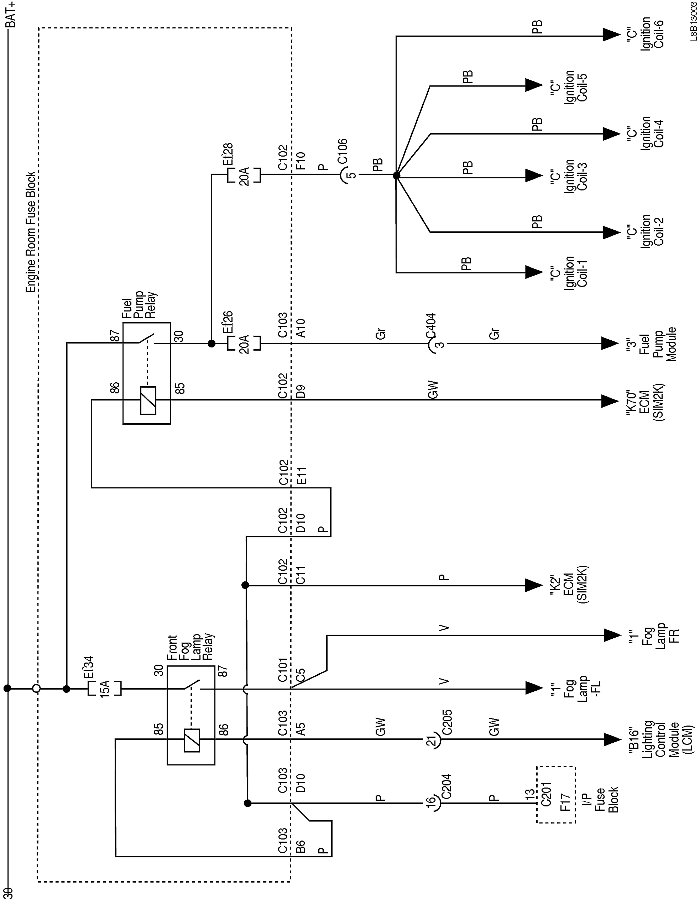

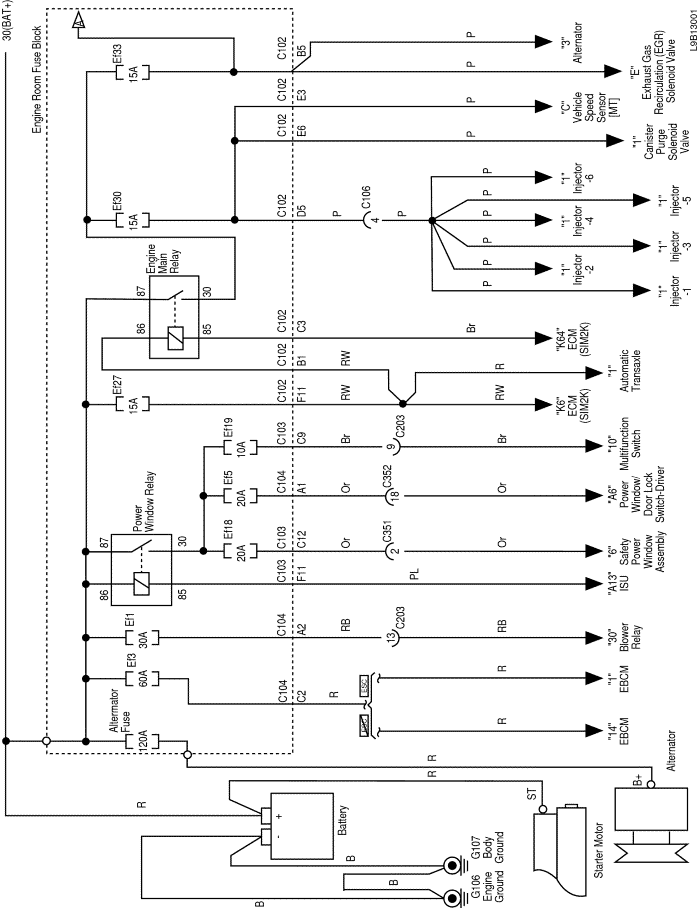

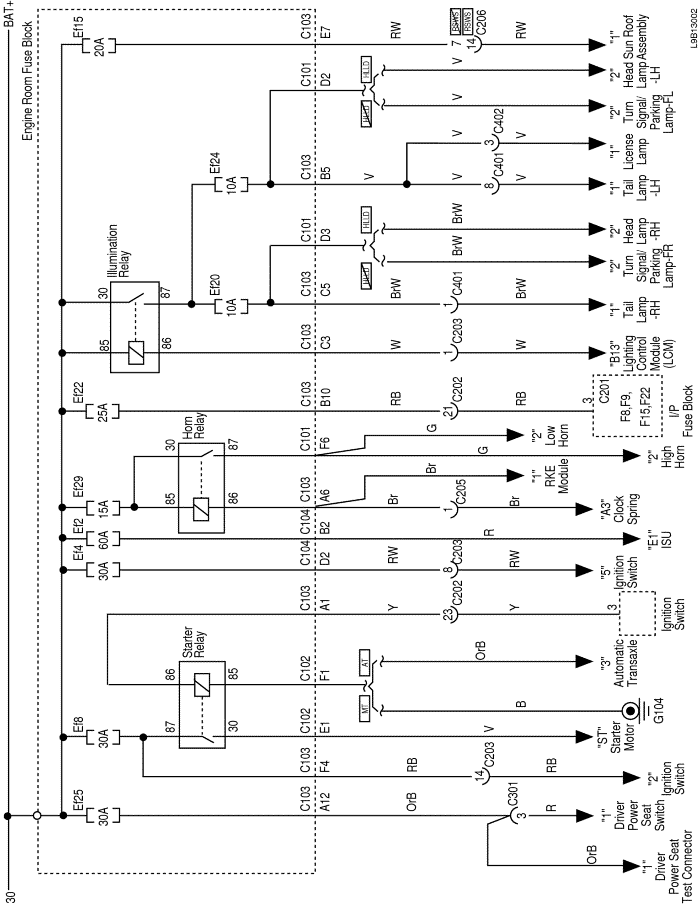

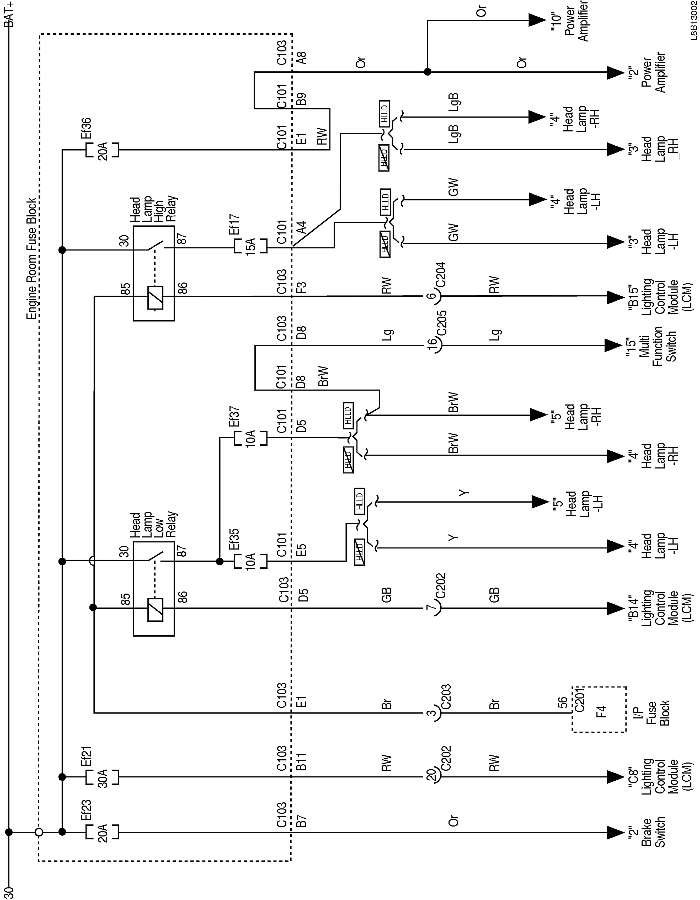

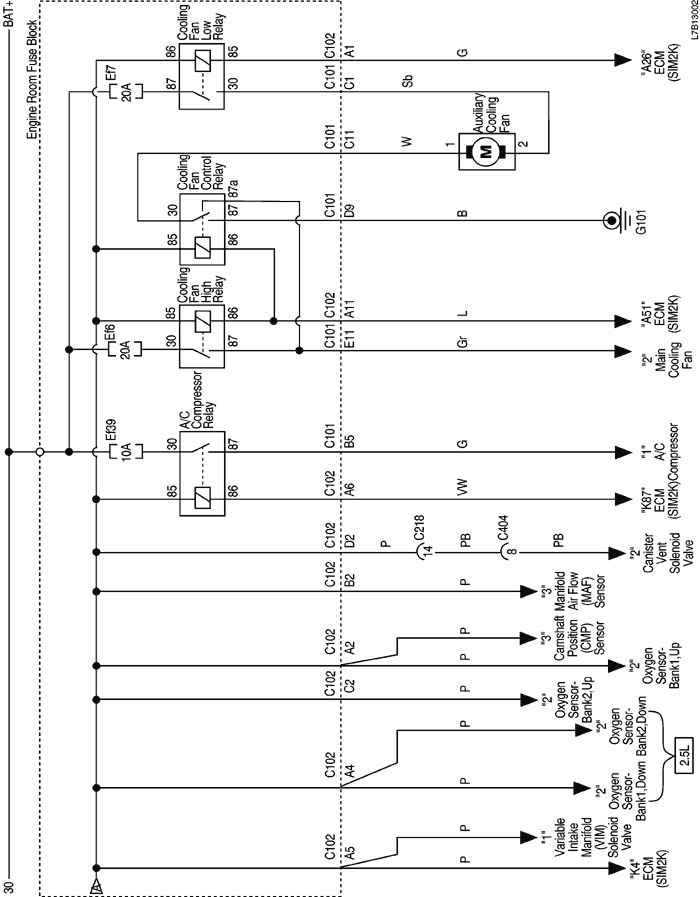

1) ЭЛЕКТРОПИТАНИЕ BAT +

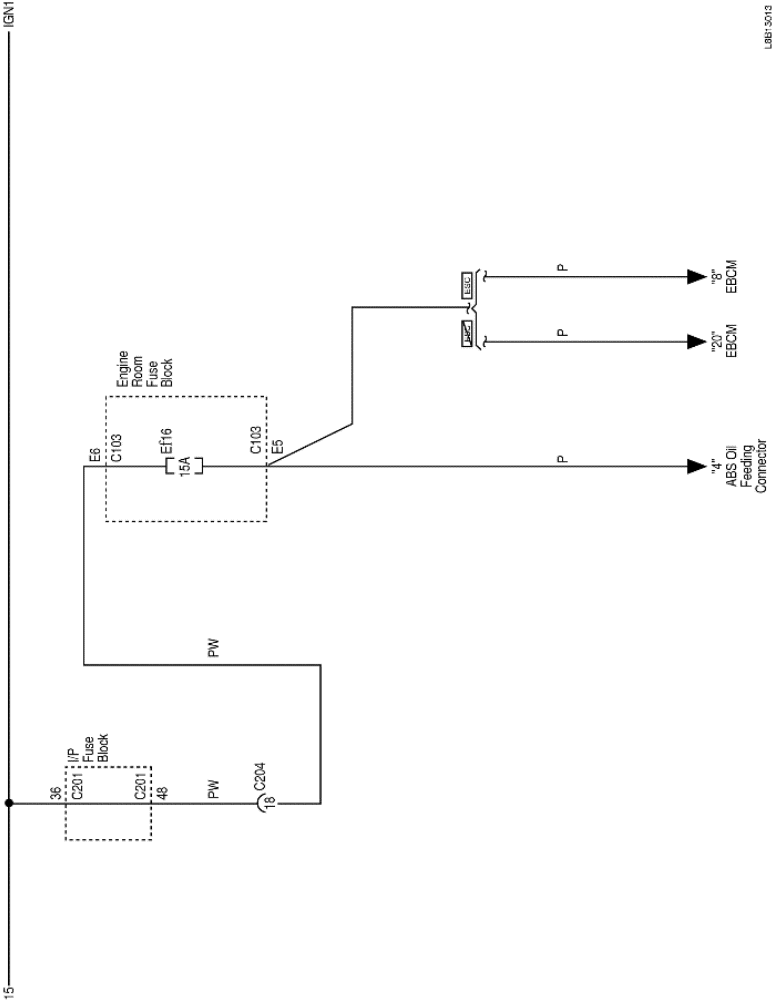

2) ЭЛЕКТРОПИТАНИЕ IGN1
2. ЭЛЕКТРОПИТАНИЕ ДЛЯ БЛОКА ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ

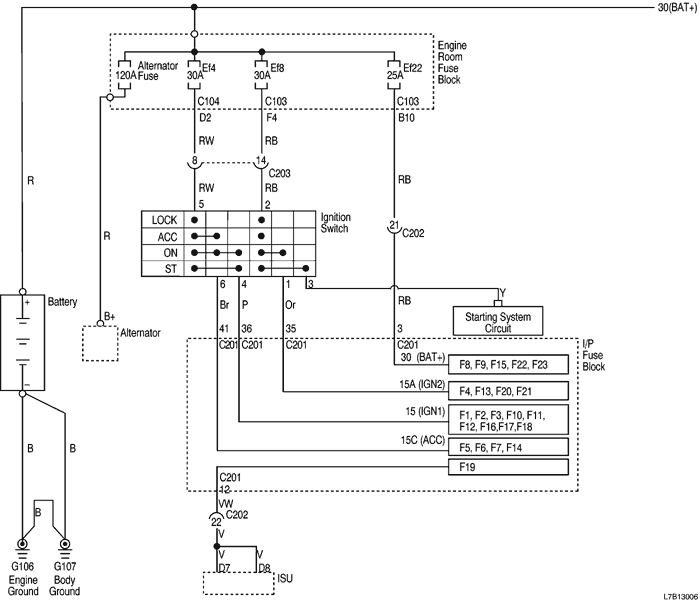

1) ВХОД ЭЛЕКТРОПИТАНИЯ БЛОКА ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ

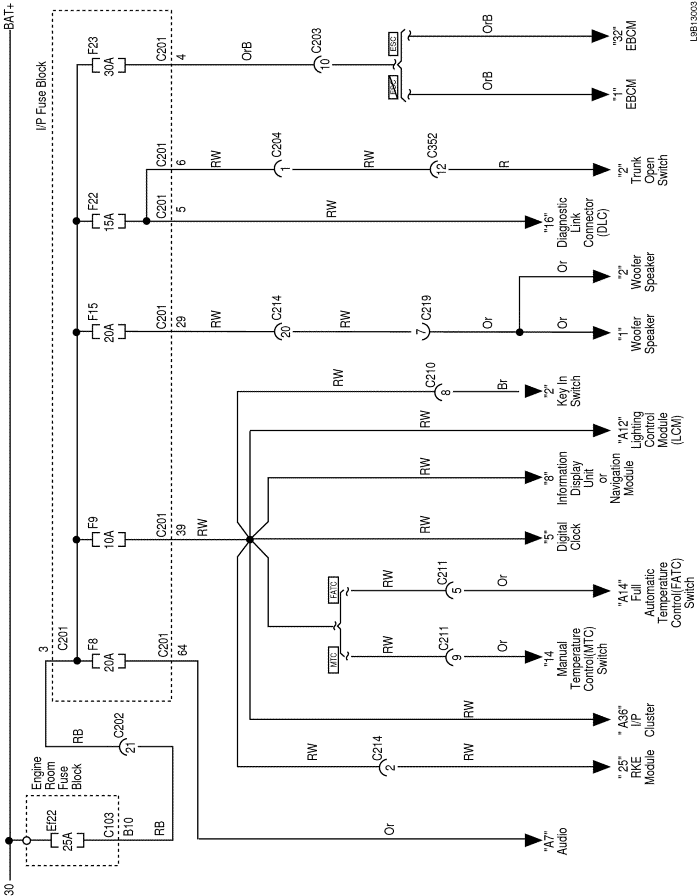

2) ЭЛЕКТРОПИТАНИЕ BAT+

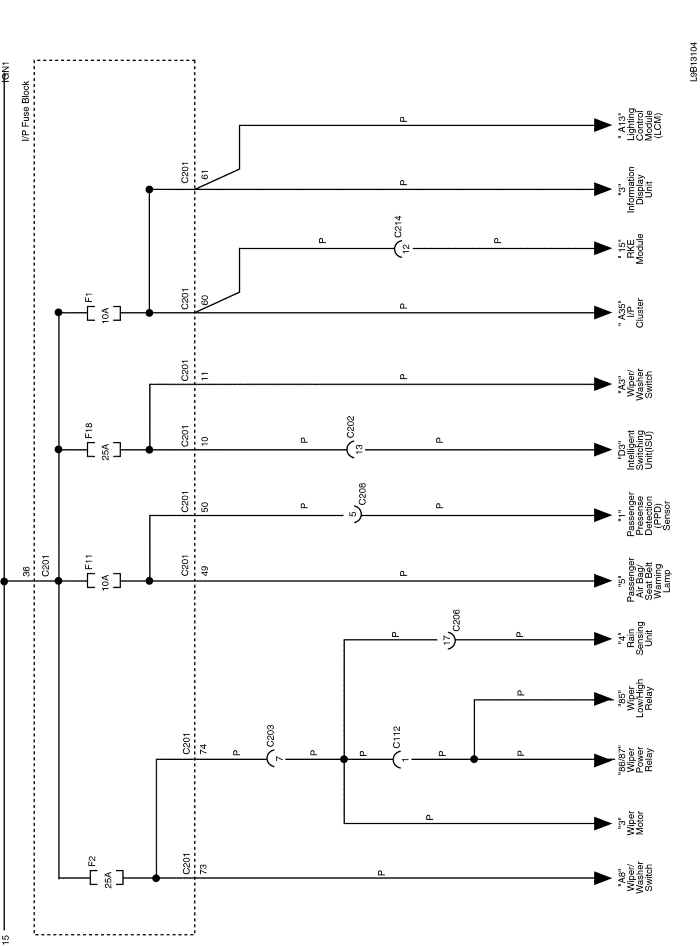

3) ЭЛЕКТРОПИТАНИЕ IGN1
4) ЭЛЕКТРОПИТАНИЕ IGN2
5) ЭЛЕКТРОПИТАНИЕ ACC

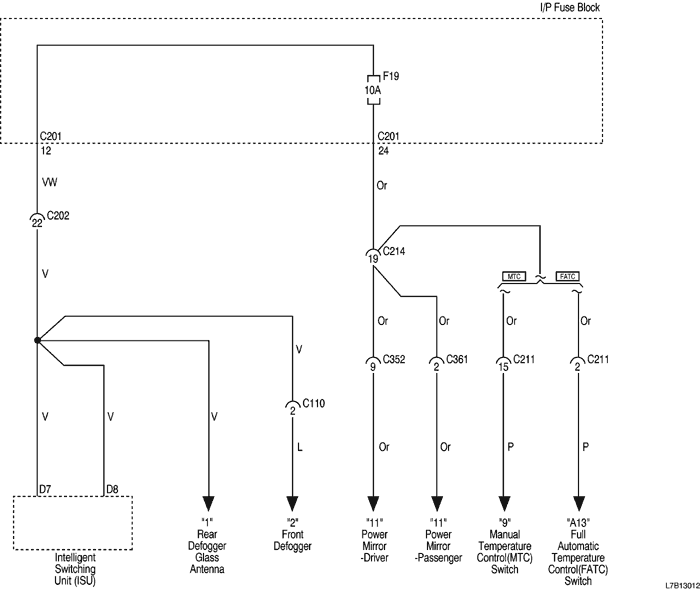

6) ЭЛЕКТРОПИТАНИЕ ОБОГРЕВА СТЕКОЛ И ЗЕРКАЛ
