Капитальный ремонт переднего суппорта тормозного механизма

Предупреждение: См. Предупреждение о пыли с тормозов в разделе "Предисловие".

Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение в разделе "Предисловие".

Предупреждение: При подаче сжатого воздуха в суппорт не следует пытаться поймать поршень рукой. Поршень может вылететь с высокой скоростью и причинить серьезную травму.

Осторожно: При извлечении поршня следует набить чистой ветошью внутреннюю часть суппорта. Давление воздуха должно быть не больше, чем необходимо для извлечения поршней из цилиндров. Если давление будет слишком высоким, даже наличие амортизирующей набивки из ветоши не поможет предотвратить повреждений.

1. Снимите суппорт тормоза с автомобиля. См. Замена суппорта переднего тормоза .

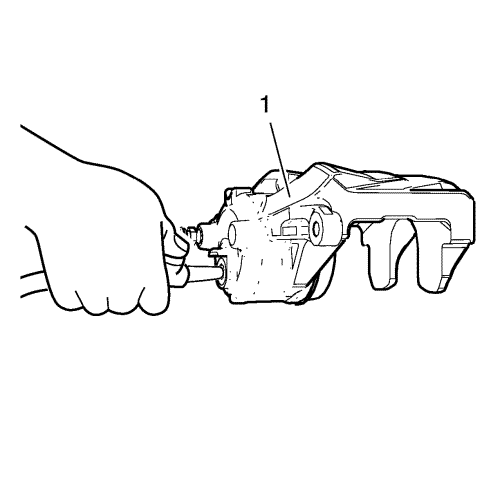

2. Извлечь поршень суппорта тормозного механизма из суппорта, направив в цилиндр суппорта (1) сжатый воздух под низким давлением через отверстие входа тормозной жидкости.



3. Извлечь пылезащитный чехол (1) поршня из выточки для чехла в суппорте (4). Удалить чехол в отходы.
4. С помощью небольшого деревянного или пластикового инструмента извлечь уплотнение (3) поршня из цилиндра суппорта. Удалить поршень в отходы.
5. Снять колпачок (6) клапана для удаления воздуха.
6. Снять клапан для удаления воздуха (5).

Примечание: Не применять абразивные вещества с целью очистки поршня суппорта тормозного механизма.

7. Если в цилиндре суппорта присутствуют трещины, задиры, поверхностные раковины, сильная ржавчина и/или коррозия, следует заменить суппорт в сборе.
8. Если в цилиндре суппорта присутствует незначительная ржавчина или коррозия, следует попытаться устранить эти недостатки тонкой наждачной бумагой. При невозможности устранения недостатков суппорт в сборе необходимо заменить.
9. Очистить цилиндр поршня суппорта и выточку для чехла, а также поршень суппорта, денатурированным спиртом или аналогичным средством.
10. Просушить цилиндр поршня суппорта, выточку и поршень фильтрованным сжатым воздухом, в котором отсутствует смазка.
11. Осмотреть поршень суппорта на наличие трещин, задиров и/или повреждений покрытия. При наличии какого-либо из этих состояний заменить поршень суппорта.
12. Осмотреть монтажные отверстия суппорта на наличие трещин, задиров, поверхностных раковин, ржавчины и сильной коррозии. При наличии какого-либо из этих состояний заменить суппорт в сборе.

1. Смазать новое уплотнение (1) поршня тормозной жидкостью из запечатанной емкости с чистой тормозной жидкостью. См. рекомендации по использованию тормозной жидкости в разделе Клеи, жидкости, смазки и герметики .
2. Установить смазанное новое уплотнение (1) поршня в цилиндр суппорта.
3. Нанести тонкий слой тормозной жидкости из запечатанной емкости с чистой тормозной жидкостью. См. рекомендации по использованию тормозной жидкости в разделе Клеи, жидкости, смазки и герметики .



4. Установить нижнюю половину поршня (2) суппорта в цилиндр суппорта.
5. Установить новый пылезащитный чехол (1) на поршень (2) суппорта.
6. Прижать поршень (2) суппорта к дну цилиндра суппорта.
7. Полностью посадить пылезащитный чехол (1) поршня в выточку в суппорте.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

8. Установить клапан для удаления воздуха (5) в суппорт и затянуть клапан с моментом 17 Н·м (13 фунто- футов).
9. Установить колпачок (6) клапана для удаления воздуха.
10. Установить суппорт тормозного механизма на автомобиль. См. Замена суппорта переднего тормоза .
