Cruze

Разъемы Delphi (12-ходовые)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Для удаления зажима из разъема см. описание ниже.

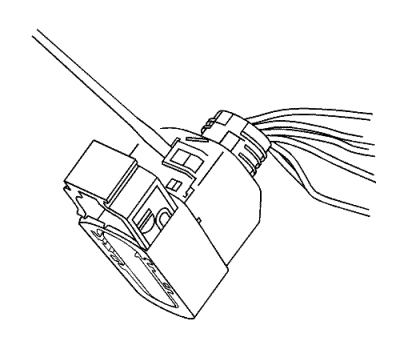

1. Поместить рычажный замок на коробку проводки. Снять фиксатор положения разъема (CPA) и сдвинуть рычажный фиксатор с корпуса разъема.
2. Отсоединить разъем от компонента.



3. Найти крепежные лапки коробки на разъеме. При помощи небольшого инструмента с плоским лезвием освободить все крепежные лапки.



4. Освободить нижний стопорный выступ защитной крышки проводов.



5. Освободить верхний стопорный выступ защитной крышки проводов.
6. Когда фиксаторы освобождены, снять коробку проводов.




Примечание: Чтобы не повредить зажим, следует осторожно снимать его фиксирующий элемент.

7. Вынуть ТРА, нанажав небольшим инструментом с плоским лезвием стопорные выступы на обеих сторонах TPA. Осторожно поддеть TPA и вынуть из разъема.



8. Снять передний элемент, вставив небольшой инструмент с плоским наконечником в стопорные выступы с обеих сторон переднего элемента. Осторожно поддеть передний элемент и вынуть из разъема.



9. Для размыкания контактов вставить инструмент EL-38125-12A в углубление, предназначенное для выполнения размыкания.



10. Удерживая инструмент для демонтажа, осторожно вытянуть провод из задней части разъема. Нельзя применять силу, вытягивая зажим из разъема.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
