Cruze

Замена положительного и отрицательного проводов аккумуляторной батареи (дизельный двигатель 2,0 л LLW)

1. Отсоединить отрицательный провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .



3. Освободить фиксирующие выступы на крышке коробки предохранителей аккумулятора и открыть крышку (1).
4. Отвернуть гайку (2) крепления положительного провода аккумулятора к стартеру.
5. Снять положительный провод стартера (3) с аккумулятора.

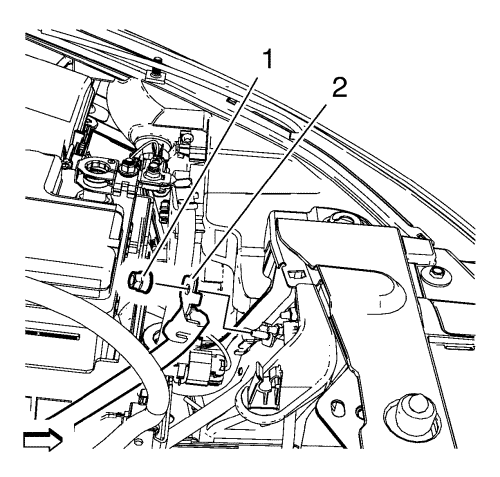

6. Отвернуть гайку отрицательного провода аккумулятора (1).
7. Снять отрицательный провод (2).
8. Снять изолятор переднего отсека. См. Замена изолятора переднего отсека .



9. Отвернуть гайку (1) положительного провода от стартера (2).
10. Снять положительный провод (5).
11. Отвернуть болт стартера (4)
12. Снять отрицательный провод (3).



13. Снять резиновый колпачок (3) с соединителя положительного провода генератора.
14. Отвернуть гайку (2) положительного провода от генератора (4).
15. Снять положительный провод (1) с генератора (4).
16. Снять положительный и отрицательный провода.

1. Установить положительный и отрицательный провода



2. Установить положительный провод (1) на генератор (4).

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

3. Завернуть гайку (2) положительного провода на генераторе (4) и затянуть ее с моментом затяжки 9 Н·м (80 фунт дюйм).
4. Установить резиновый колпачок (3) на соединитель положительного провода генератора.



5. Установить отрицательный провод (3).
6. Завернуть болт (4) стартера и затянуть его с моментом затяжки 58 Н·м (43 фунт фут).
7. Установить положительный провод (5).
8. Завернуть гайку (1) положительного провода на стартере (2) и затянуть ее с моментом затяжки 9 Н·м (80 фунт дюйм).
9. Установить изолятор переднего отсека. См. Замена изолятора переднего отсека .



10. Установить отрицательный провод (2).
11. Завернуть гайку (1) отрицательного провода и затянуть ее с моментом затяжки 9 Н·м (80 фунт дюйм).



12. Установить положительный провод стартера (3) на аккумулятор.
13. Завернуть гайку (2) положительного провода стартера и затянуть ее с моментом затяжки 9 Н·м (80 фунт дюйм).
14. Закрыть крышку (1) и прикрепить фиксирующие выступы на крышке коробки предохранителей аккумулятора.
15. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
16. Подсоединить отрицательный провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
