Cruze

Соединители Tyco/AMP (SIR)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

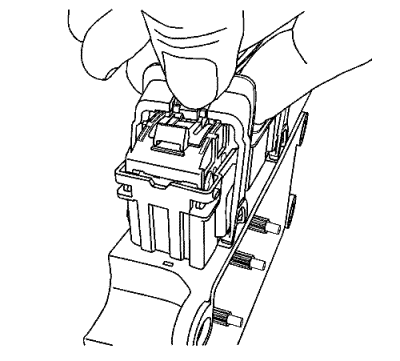

1. Большими пальцами прижать и передвинуть красный CPA от рычага.



2. Большими пальцами прижать фиксирующий выступ и переместить рычаг в свободное положение.



3. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента, освободить фиксирующие выступы защитной крышки проводов.



4. Повернуть защитную крышку проводов, снимая с корпуса разъема.



5. При помощи приспособления J-38125-11A или подобного инструмента снять ТРА, вынимая вертикально из корпуса разъема.



6. При помощи приспособления для освобождения клемм EL-38125-215А, поместив его конец на внешний край рядом с клеммой, нажать фиксирующий выступ и вынуть заднюю часть корпуса разъема.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
