Cruze

Установка головки цилиндров

Специальный инструмент

EN-45059 Комплект датчика угла затяжки

Эквивалентные местные инструменты см. Специальный инструмент .

Примечание: Проверить, что на поверхности блока цилиндров и головки цилиндров нет масла, смазки и материала старых прокладок.

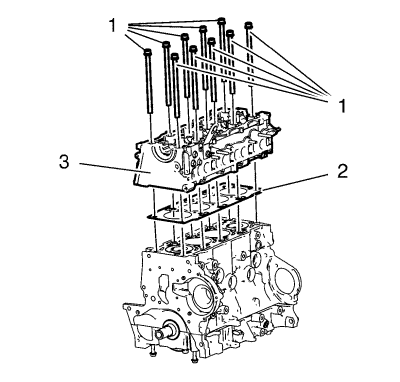

1. Установить НОВУЮ прокладку (2) головки цилиндров.
2. Установить головку цилиндров (3).

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".





Примечание: Использовать только новые болты крепления головки цилиндров.

3. Вставить 10 НОВЫХ болтов крепления головки цилиндров.

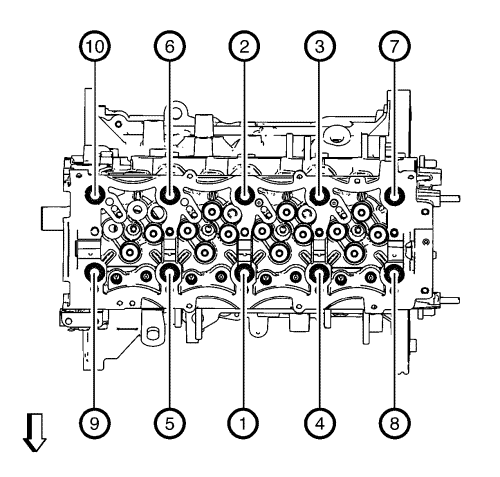

4. Затянуть 10 болтов крепления головки цилиндров в указанном на рисунке порядке.
5. Затянуть 10 НОВЫХ болтов головки цилиндров в три этапа:

5.1.	Первый этап последовательности затяжки: 65 Н·м (48 фунт фут).

5.2.	Второй этап: затянуть по порядку дополнительно на 120 градусов с помощью датчика углов EN-45059.

5.3.	Третий этап: затянуть по порядку дополнительно на 120 градусов с помощью датчика углов EN-45059.




6. Установить 8 траверс толкателей (2, 3) на клапаны.
7. Установить 8 коромысел (4, 1) на клапаны.
