Cruze

Замена системы выпуска отработавших газов (1.6 л LDE, LXV, LXT и 1.8 л 2H0)

Специальный инструмент

CH 6614 Труборез цепного типа

Эквивалентные местные инструменты см. Специальный инструмент .

1. Поднимите автомобиль на полную высоту. См. Подъем и пользование домкратом на автомобиле .




Предупреждение: При работающем двигателе выпускная система очень сильно нагревается. Во избежание ожогов избегать прикосновений к горячей выпускной системе.

2. Выполнить разрез с помощью трубореза CH 6614 (1) и отделить задний выхлопной глушитель (2).




Примечание: Требуется второй человек.

3. Снять задний выхлопной глушитель (3) с изолятора (1, 2) заднего выхлопного глушителя.
4. Демонтировать оконечный глушитель выхлопной системы.




Примечание: Требуется второй человек.

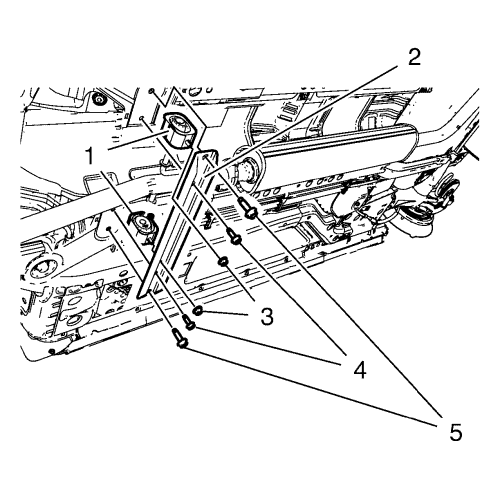

5. Отвернуть 4 болта (4, 5) кронштейна передней подвески выхлопной трубы.
6. Отвернуть 2 гайки (3) изоляторов кронштейна передней подвески выхлопной трубы.
7. Снять кронштейн (2) передней подвески выхлопной трубы.
8. Снять 2 изолятора (1) кронштейна передней подвески выхлопной трубы.




Примечание: Требуется второй человек.

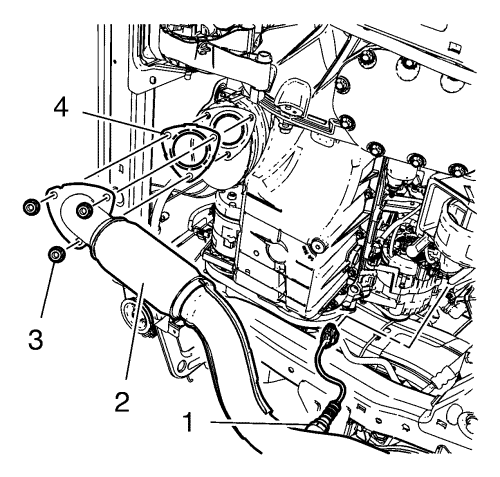

9. Снимите нагреваемый датчик кислорода (1).
10. Отвернуть 3 гайки (3) крепления каталитического нейтрализатора к выхлопной трубе (2).
11. Снять прокладку (4) между каталитическим нейтрализатором и выхлопной трубой.
12. Снимите систему выпуска отработавших газов.

Предупреждение: При работающем двигателе выпускная система очень сильно нагревается. Во избежание ожогов избегать прикосновений к горячей выпускной системе.

Примечание: Требуется второй человек.

1. Смонтировать выхлопную систему.



2. Установить НОВУЮ прокладку (4) между каталитическим нейтрализатором и выхлопной трубой.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

3. Завернуть 3 НОВЫЕ гайки (3) крепления каталитического нейтрализатора к выхлопной трубе (2) и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).
4. Завернуть подогреваемый датчик кислорода (1) и затянуть его с моментом затяжки 40 Н·м (30 фунт фут).



5. Установить 2 изолятора (1) кронштейна передней подвески выхлопной трубы.
6. Установить кронштейн (2) передней подвески выхлопной трубы.
7. Завернуть 2 гайки (3) изоляторов кронштейна передней подвески выхлопной трубы и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).
8. Завернуть 4 болта (4, 5) кронштейна передней подвески выхлопной трубы и затянуть их с моментом затяжки 25 Н·м (19 фунт фут).




Примечание: Требуется второй человек.

9. Установить задний выхлопной глушитель.
10. Подвесить задний выхлопной глушитель (3) в требуемом положении (2, 4).

Примечание: Использовать НОВЫЙ хомут выхлопной трубы.

11. Подсоединить задний выхлопной глушитель к глушителю с помощью хомута выхлопной трубы в позиции (1) и затянуть хомут с моментом затяжки 20 Н·м (15 фунт фут).
12. Опустить автомобиль на его полную высоту.
