Cruze

Замена впускного коллектора (1.6 л LXV, LDE)

1. Откройте капот.
2. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
3. Поднимите автомобиль на полную высоту. См. Подъем и пользование домкратом на автомобиле .
4. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .



5. Отвернуть 2 болта (2, 3) подкоса впускного коллектора.
6. Отсоединить и снять разъем жгута проводов подогреваемого датчика кислорода 1.
7. Снять подкос (1) впускного коллектора.
8. Опустить автомобиль на его полную высоту.



9. Отсоединить разъем жгута проводов.
10. Отсоединить трубки (1) от электромагнитного клапана продувки адсорбера системы улавливания паров бензина.

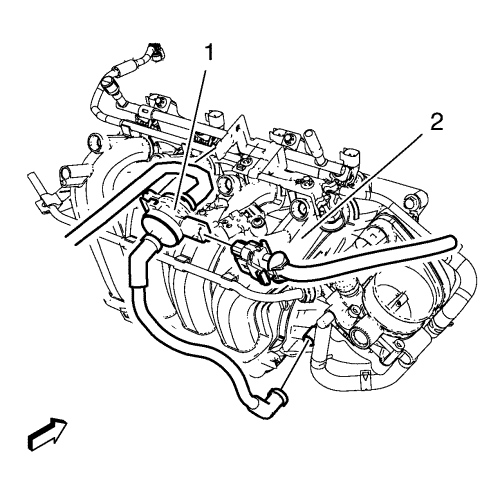

11. Снять электромагнитный клапан (1) продувки адсорбера системы улавливания паров бензина и резиновую подвеску со впускного коллектора (2).
12. Снять трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
13. Снять корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе .
14. Отсоединить разъем жгута проводов датчика абсолютного давления в коллекторе. См. Замена датчика абсолютного давления в коллекторе .
15. Снять жгут проводов управления двигателем и жгут проводов топливных форсунок.



16. Отвернуть 2 болта (2) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
17. Снять кронштейн (1) электромагнитного клапана продувки адсорбера системы улавливания паров бензина со впускного коллектора (7).
18. Отвернуть 2 болта (3) трубы топливного распределителя системы распределенного впрыска топлива.
19. Снять трубу топливного распределителя системы распределенного впрыска топлива (4) вместе с топливными форсунками (5) со впускного коллектора (7).
20. Снять 4 уплотнительных кольца (6) с топливных форсунок системы распределенного впрыска топлива.
21. Снимите датчик абсолютного давления в коллекторе. См. Замена датчика абсолютного давления в коллекторе .



22. Отсоединить вакуумную трубку (1) тормозного усилителя от впускного коллектора.



23. Отвернуть 7 болтов (1) впускного коллектора.
24. Снять впускной коллектор (2).

Очистить и проверить впускной коллектор. См. Очистка и осмотр впускного коллектора .

1. Очистить уплотнительные поверхности.
2. Установить НОВУЮ прокладку.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".




3. Установить впускной коллектор (2), завернуть 7 болтов (1) впускного коллектора и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).



4. Подсоединить вакуумную трубку (1) тормозного усилителя к впускному коллектору.
5. Установите датчик абсолютного давления в коллекторе. См. Замена датчика абсолютного давления в коллекторе .



6. Установить 4 уплотнительных кольца (6) на топливные форсунки системы распределенного впрыска топлива.
7. Установить трубу топливного распределителя системы распределенного впрыска топлива (4) вместе с топливными форсунками (5) на впускной коллектор (7).

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

8. Завернуть 2 болта трубы топливного распределителя системы распределенного впрыска топлива и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
9. Установить кронштейн (1) электромагнитного клапана продувки адсорбера системы улавливания паров бензина на впускной коллектор (7).
10. Завернуть 2 болта (2) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
11. Установить жгут проводов управления двигателем.
12. Подсоединить разъем жгута проводов датчика абсолютного давления в коллекторе. См. Замена датчика абсолютного давления в коллекторе .
13. Установить корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе .
14. Установите трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .



15. Установить электромагнитный клапан (1) продувки адсорбера системы улавливания паров бензина и резиновую подвеску на впускной коллектор (2).
16. Подсоединить трубки (1) к электромагнитному клапану продувки адсорбера системы улавливания паров бензина.
17. Подсоединить разъем жгута проводов.
18. Поднимите автомобиль на полную высоту.



19. Установить подкос (1) впускного коллектора.
20. Установить и подсоединить разъем жгута проводов подогреваемого датчика кислорода 1.
21. Установить 2 болта (2; 3) подкоса впускного коллектора и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
22. Опустить автомобиль на его полную высоту.
23. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
24. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
25. Закройте капот.
