Cruze

Замена усиления внешней боковой панели кузова (МАГ-сварка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Классификация столкновений Предупреждение в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .



6. Идентифицируйте и пометьте все нужные заводские сварные швы усиления внешней боковой панели кузова.

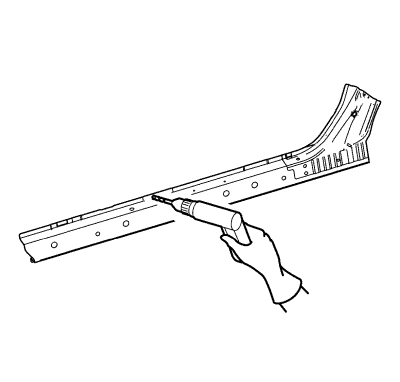

7. Просверлите все заводские сварные швы. Отметьте количество и место расположения точек сварки точек для установки сервисной детали.



8. Снимите поврежденное усиление наружной боковой панели кузова.

1. Выравняйте усиление внешней боковой панели кузова.



2. Просверлите отверст. 8 мм (5/16 дюйма) для перфорационной точечной сварки вдоль кромок усиления внешней боковой панели кузова, как помечено на исходной панели.
3. Очистите и подготовьте к сварке контактные поверхности.



4. Установите на автомобиль усиление внешней боковой панели кузова.
5. Проверьте подгонку усиления внешней боковой панели кузова.
6. Закрепите усиление внешней боковой панели кузова в нужном положении.



7. Выполните перфорационную точечную сварку.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
9. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
10. Установите на место все задействованные панели и детали.
11. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
