Информация по обслуживанию

Cruze

Сборка основного вала

Таблица 1:	Установка буртика задней передачи
Таблица 2:	Установка задней передачи
Таблица 3:	Общий вид синхронизатора пятой передачи и заднего хода
Таблица 4:	Установка синхронизатора пятой передачи и заднего хода
Таблица 5:	Установка обоймы подшипника пятой передачи
Таблица 6:	Установка пятой передачи
Таблица 7:	Установка третьей передачи
Таблица 8:	Установка четвертой передачи

Установка буртика задней передачи

Выноска	Название компонента
Примечание: Необходим гидравлический пресс. Подсказка Перед установкой смажьте все компоненты трансмиссионной жидкостью. Специальный инструмент Инструмент DT-48240 для монтажа синхронизатора пятой и задней передач (выходн.).
1	Упорная шайта задней передачи
2	Обойма задней передачи

Выноска

Название компонента

Примечание: Необходим гидравлический пресс.

Подсказка
Перед установкой смажьте все компоненты трансмиссионной жидкостью.

Специальный инструмент

Инструмент DT-48240 для монтажа синхронизатора пятой и задней передач (выходн.).

Упорная шайта задней передачи

Обойма задней передачи

Установка задней передачи

Выноска	Название компонента
1	Подшипник задней передачи
2	Передача для движения назад
3	Стопорное кольцо задней передачи

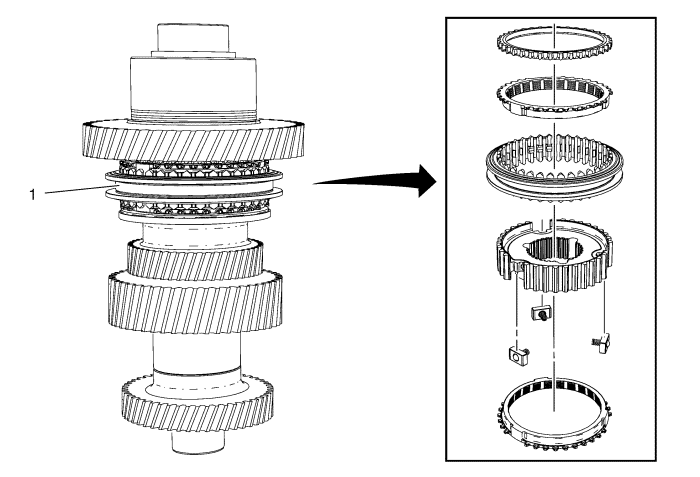

Общий вид синхронизатора пятой передачи и заднего хода

Выноска	Название компонента
1	Синхронизатор пятой передачи и заднего хода

Установка синхронизатора пятой передачи и заднего хода

Выноска

Название компонента

Примечание: Необходим гидравлический пресс.

Подсказка

•	Ступица с приподнятым центром блока синхронизатора пятой передачи и заднего хода обращена к пятой передаче.

•	При нажатии выровняйте относительно друг друга выступы стопоного кольца и ориентирующиме пазы ступицы.

Специальный инструмент

Инструмент DT-48240 для монтажа синхронизатора пятой и задней передач (выходн.).

Синхронизатор пятой передачи и заднего хода

Установка обоймы подшипника пятой передачи

Выноска	Название компонента
Примечание: Необходим гидравлический пресс. Специальный инструмент Инструмент DT-48239 для монтажа обоймы подшипника пятой передачи (выходн.).
1	Обойма подшипника пятой передачи

Выноска

Название компонента

Примечание: Необходим гидравлический пресс.

Специальный инструмент

Инструмент DT-48239 для монтажа обоймы подшипника пятой передачи (выходн.).

Обойма подшипника пятой передачи

Установка пятой передачи

Выноска	Название компонента
1	Стопорное кольцо пятой передачи
2	Подшипник пятой передачи
3	Пятая передача

Установка третьей передачи

Выноска

Название компонента

Примечание: Необходим гидравлический пресс.

Подсказка

•	Третья передача будет установлена очень туго.

•	Убелдитесь в чистоте контктных поверхностей.

Специальный инструмент

Инструмент DT-48237 для монтажа третьей и четвертой передач (выходн.).

Третья передача

Установка четвертой передачи

Выноска

Название компонента

Примечание: Необходим гидравлический пресс.

Подсказка

•	Четвертая передача будет установлена очень туго.

•	Убелдитесь в чистоте контктных поверхностей.

•	Перед установкой четвертой передачи введите средство для удержания уплотнителя (Permatex 620) в зону вокруг основного вала.

Специальный инструмент

Инструмент DT-48237 для монтажа третьей и четвертой передач (выходн.).

Четвертая передача
