Cruze

Замена радиатора (1,6 л LXT)

1. Откройте капот.
2. Отсоединить аккумуляторную батарею. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Снять усиливающую опору решетки радиатора. См. Замена усиливающей опоры решетки радиатора .
4. Снять окантовку переднего бампера. См. Замена облицовки переднего бампера .
5. Снять впускной воздуховод. См. Впускной воздуховод воздушного фильтра Замена .
6. Снять основную и вспомогательную защелки капота. См. Замена основной и вспомогательной защелки капота .
7. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
8. Снять брызговик переднего отсека. См. Замена брызговика переднего отделения .



9. Освободить хомут (5) впускного шланга радиатора.
10. Снять впускной шланг (3) радиатора с впускной трубки (4) радиатора.



11. Освободить хомут (1) выпускного шланга радиатора.
12. Снять выпускной шланг (2) с радиатора (5).
13. Для автомобилей с автоматической коробкой передач:

•	Слить трансмиссионное масло. См. Замена трансмиссионной жидкости .

•	Снять с радиатора выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубки охладителя трансмиссионного масла .

•	Снять с радиатора впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионного масла .

14. Опустить автомобиль на его полную высоту.

Примечание: Не следует снимать вентилятор радиатора.

15. Отсоединить вентилятор от радиатора. См. Замена вентилятора системы охлаждения двигателя .
16. Отсоединить выпускной шланг от радиатора.




Примечание: Не следует снимать конденсатор. Поднять конденсатор прямо вверх на требуемую высоту.

17. Отсоединить конденсатор (1) от радиатора.

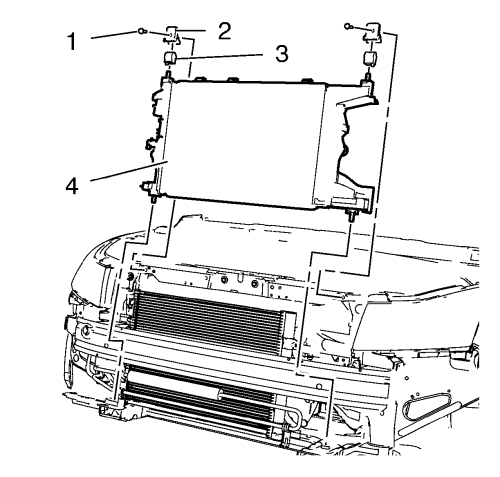

18. Отвернуть 2 болта (1) радиатора.
19. Снимите верхний держатель радиатора (2).
20. Снять верхний изолятор радиатора (3).
21. Демонтируйте радиатор (4).

1. Установить радиатор (4).
2. Установить верхний изолятор радиатора (3).
3. Установить верхний кронштейн (2) радиатора.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

4. Завернуть 2 болта (1) радиатора и затянуть их с моментом затяжки 22 Н·м (16 фунт фут).



5. Подсоединить конденсатор (1) к радиатору.
6. Подсоединить вентилятор к радиатору. См. Замена вентилятора системы охлаждения двигателя .
7. Подсоединить выпускной шланг к радиатору.
8. Поднимите автомобиль на полную высоту.
9. Для автомобилей с автоматической коробкой передач:

•	Заправить трансмиссионное масло. См. Замена трансмиссионной жидкости .

•	Установить на радиатор выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубки охладителя трансмиссионного масла .

•	Установить на радиатор впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионного масла .




10. Подсоединить впускной шланг (2) к радиатору (4).
11. Установить хомут (3) впускного шланга радиатора.



12. Установить хомут (2) выпускного шланга на выпускную трубку (4) радиатора.
13. Установить хомут (1) выпускного шланга радиатора.
14. Установить брызговик переднего отсека. См. Замена брызговика переднего отделения .
15. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
16. Установить основную и вспомогательную защелки капота. См. Замена основной и вспомогательной защелки капота .
17. Установить впускной воздуховод. См. Впускной воздуховод воздушного фильтра Замена .
18. Установить окантовку переднего бампера. См. Замена облицовки переднего бампера .
19. Установить усиливающую опору решетки радиатора. См. Замена усиливающей опоры решетки радиатора .
20. Подсоединить аккумулятор. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
21. Закройте капот.
