Cruze |
||||||||
|
|
|
|||||||

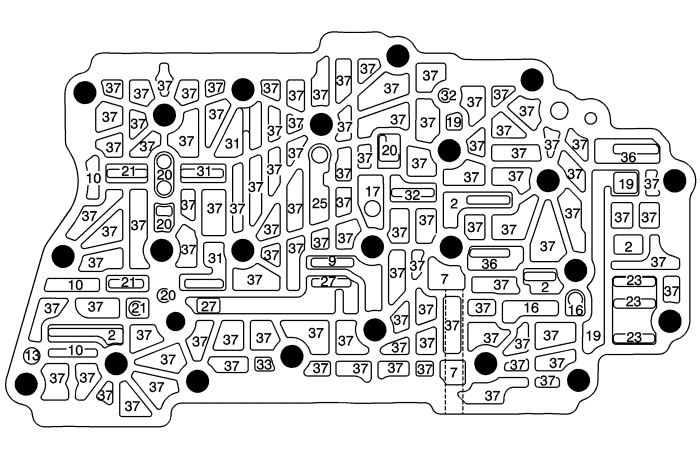

| (2) | Канал |
| (7) | Подача охлаждающей жидкости |
| (9) | Регулируемое давление включения |
| (10) | Подача на компенсатор |
| (13) | Канал электромагнитного клапана-регулятора давления |
| (16) | Подача на муфту R1/456 |
| (17) | R1 |
| (19) | Задний ход |
| (20) | Подача на муфту 35 заднего хода |
| (21) | Муфта 35 заднего хода |
| (23) | Ход вперед |
| (25) | 1234 Сцепление |
| (27) | Drive 1-6 |
| (31) | 26 Сцепление |
| (32) | 456 Сцепление |
| (33) | Электромагнитный клапан-регулятор давления блокировочной муфты гидротрансформатора |
| (36) | Выхлопные газы |
| (37) | Нет |
