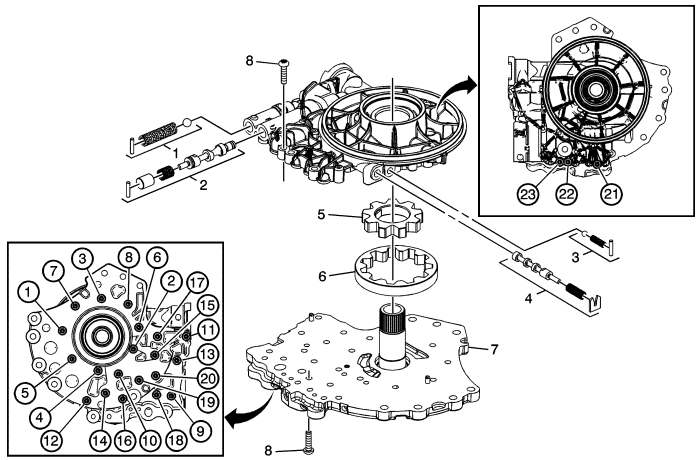

Клапанный механизм шарового клапана сброса давления TCC

2

Клапанный механизм клапана-регулятора давления

3

Клапанный механизм шарового клапана сброса давления насоса трансмиссионной жидкости

4

Клапанный механизм клапана управления муфтой гидротрансформатора TCC

5

Ведущая шестерня насоса трансмиссионной жидкости

Подсказка
Фаски на поверхности зубьев ведущей шестерни обращены к корпусу насоса.

6

Ведомая шестерня насоса трансмиссионной жидкости

Подсказка
Фаска, расположенная по наружному диаметру ведомой шестерни, обращена к корпусу насоса.

7

Крышка насоса трансмиссионной жидкости

8

Болты крышки насоса трансмиссионной жидкости M6 x 25 (кол.: 23)

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

Затянуть
12 Н·м (106 фунт дюйм)

1

Узел уплотнения трансмиссионной жидкости гидротрансформатора

Подсказка
Узел уплотнения трансмиссионной жидкости необходимо закернить на месте с помощью инструмента для закернивания уплотнений DT-49131, чтобы обеспечить требуемую фиксацию уплотнения.

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

2

Уплотнение рабочей жидкости гидротрансформатора

Специальный инструмент

DT-47791 Приспособление для установки уплотнения

Эквивалентные местные инструменты см. Специальный инструмент .

3

Держатель уплотнения трансмиссионной жидкости гидротрансформатора

4

Узел фильтра трансмиссионной жидкости в сборе

Подсказка
Повернуть фильтр на 90 градусов, чтобы зафиксировать стопорные лапки.
