Cruze

Разъемы Delphi (Micro .64)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Для удаления зажимов из разъема Micro. 64 см. описание ниже.

1. Поместить рычажный замок на коробку проводки. Во время прижима фиксатора потянуть рычаг и переместить его за фиксатор. Рычажный фиксатор может располагаться сверху или сбоку на защитной крышке проводов.



2. Вид типового разъема Micro 64.



3. Прижать фиксатор, потянуть рычаг и переместить его за фиксатор.



4. Вид на разъем, освобожденный от компонента.



5. Вид разъема Micro 64 другого типа.



6. Прижать фиксаторы, расположенные с обеих сторон защитной крышки проводов, потянуть рычаг и переместить его за фиксаторы.



7. Вид на разъем, освобожденный от компонента.
8. Отсоединить разъем от компонента.

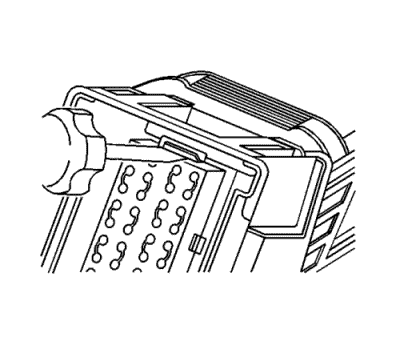

9. Найти крепежные лапки коробки на передней части разъема. Используя небольшой инструмент с плоским наконечником, прижать вниз один из фиксирующих выступов и потянуть крышку вверх до освобождения защитной крышки проводов. Повторить эту операцию для другого фиксирующего выступа.
10. После освобождения 2-х передних фиксаторов поднять переднюю защитную крышку проводов и потянуть ее вперед.




Примечание: Чтобы не повредить зажим, следует осторожно снимать его фиксирующий элемент.

11. Снять фиксатор положения клеммы TPA, вставив небольшой инструмент с плоским наконечником в небольшой паз на TPA и прижав ее, чтобы освободить TPA. Осторожно поддеть TPA и вынуть из разъема.




Примечание: Следует быть осторожным, чтобы не наклонять и не покачивать инструмент EL-38125-21, вставляя его в разъем, иначе инструмент может быть сломан.

12. Вставить инструмент EL-38125-21 в круглый канал между полостями клемм в передней части разъема.



13. Удерживая инструмент для демонтажа, осторожно вытянуть провод из задней части разъема. Нельзя применять силу, вытягивая зажим из разъема.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
