Cruze

Ход педали тормоза Измерение и проверка

Специальный инструмент

CH-28662 Измеритель усилия на педали тормоза

Эквивалентные местные инструменты см. Специальный инструмент .

1. Когда зажигание выключено, а тормозной механизм остыл, 3-5 раз привести в действие тормоза или нажимать педаль до тех пор, пока она не станет упругой, чтобы снять запас мощности в усилителе тормозной системы.
2. Установить измеритель усилия на педали тормоза CH-28662 на педаль тормоза.

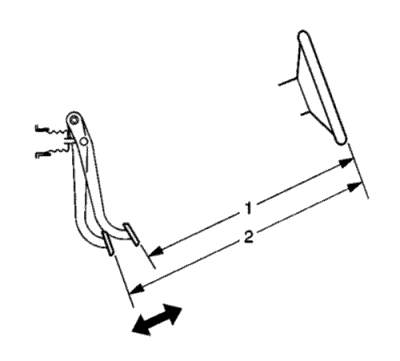

3. Измерить и записать расстояние (1) от педали тормоза до края рулевого колеса, отметить места измерения.
4. Привести в действие тормоз и сохранять усилие 445 Н (100 фунтов) на педали тормоза, следуя показаниям измерителя CH-28662.
5. Сохраняя на педали усилие 445 Н (100 ф), измерить и записать расстояние (2) от того же места педали тормоза до того же места на краю рулевого колеса.
6. Отпустить тормоз и провести второе измерение, повторив этапы 3 и 4. После второго измерения перейти к этапу 6.
7. Учитывается среднее значение этих двух измерений.
8. Из среднего значения замеров (2) вычесть значение, полученное, когда педаль не нажата (1), чтобы получить величину хода педали.
9. Максимальный ход педали тормоза (измерен при выключенном зажигании, израсходован запас усилителя, тормоза холодные). См. Технические характеристики тормозной системы .
